Instrukcja obsługi karty sieciowej Delta 11n Mesh Card

Szybki przewodnik po konfiguracji i podłączeniu karty sieciowej Delta 11n Mesh Card. Dowiedz się, jak zasilić moduł, podłączyć anteny oraz uzyskać dostęp do konsoli przez UART.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat podłączenia zasilania do złącza J5 Strona 5 Wskaźnik LED zasilania D16 Strona 6 Podłączenie UART do płytki konwertera Strona 8 Dodatkowe zdjęcie montażowe ze strony 10 Strona 10 Dodatkowe zdjęcie montażowe ze strony 11 Strona 11 Dodatkowe zdjęcie montażowe ze strony 12 Strona 12

Najważniejsze informacje

Karta 11n Mesh Card to moduł komunikacyjny zaprojektowany do współpracy z inteligentnymi licznikami energii (Smart Electricity Meter). Umożliwia bezprzewodową transmisję danych w standardzie Wi-Fi 802.11a/b/g/n. Poniższy przewodnik zawiera kluczowe informacje dotyczące zasilania, podłączenia anten oraz konfiguracji dostępu do konsoli.

Specyfikacja sprzętowa

  • Procesor: AM4378BZDN80 (Texas Instruments)
  • Moduł Wi-Fi: WL1837MODGI (Texas Instruments)
  • Pamięć: 128MB DDR3 SDRAM, 256MB NAND Flash
  • Temperatura pracy: -40°C do 85°C

Zasilanie karty

Karta może być zasilana w trybie autonomicznym za pomocą złącza J5. Należy zwrócić uwagę na poprawne podłączenie przewodów:

Schemat podłączenia zasilania do złącza J5
Schemat podłączenia zasilania do złącza J5
Wskaźnik LED zasilania D16
Wskaźnik LED zasilania D16
  • Zasilanie 12V (1A): Pin 2 (12V), Pin 6 (GND)
  • Zasilanie 4V (2A): Pin 4 (4V), Pin 6 (GND)

Dioda D16 na płytce sygnalizuje stan zasilania (świeci, gdy karta jest włączona).

Podłączenie anten

Karta obsługuje pasma 2.4GHz oraz 5GHz. Anteny należy podłączyć do odpowiednich złączy U.FL na płytce:

Dodatkowe zdjęcie montażowe ze strony 10
Dodatkowe zdjęcie montażowe ze strony 10
Dodatkowe zdjęcie montażowe ze strony 11
Dodatkowe zdjęcie montażowe ze strony 11
Dodatkowe zdjęcie montażowe ze strony 12
Dodatkowe zdjęcie montażowe ze strony 12
  • J2: 2.4GHz (Patch Antenna W3334B0150)
  • J4: 5GHz (Patch Antenna W3334B0150)

Konfiguracja konsoli (UART)

Dostęp do logów konsoli odbywa się przez interfejs UART. Wymagane jest połączenie z płytką konwertera UART-USB (U2UC):

Podłączenie UART do płytki konwertera
Podłączenie UART do płytki konwertera
  1. Podłącz sygnały z karty do płytki U2UC: Tx (TP88/Niebieski), Rx (TP87/Żółty), Gnd (TP100/Czarny).
  2. Zewrzyj piny 2 i 3 na złączu H7 płytki U2UC.
  3. Podłącz kabel USB typu B do komputera.

Dostęp do konsoli przez Tera Term

Po podłączeniu karty do komputera:

  1. Uruchom program Tera Term.
  2. Wybierz opcję Serial i wskaż odpowiedni port COM.
  3. W ustawieniach portu szeregowego (Setup -> Serial port) ustaw prędkość (Speed) na 115200.

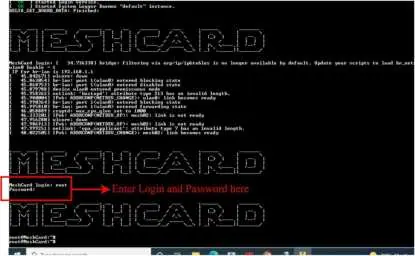

  4. Po uruchomieniu karty zaloguj się używając danych: Login: root, Hasło: delta123.

Praktyczna pomoc

Typowe problemy

Brak zasilania (dioda D16 nie świeci)

Sprawdź połączenie zasilania na złączu J5. Upewnij się, że czerwony przewód (4V) jest na pinie 4, a czarny (GND) na pinie 6.

Brak dostępu do konsoli w Tera Term

Upewnij się, że prędkość transmisji (baud rate) jest ustawiona na 115200 oraz że zworka na pinach 2 i 3 złącza H7 jest poprawnie założona.

Przed użyciem

  • Sprawdź, czy zasilacz dostarcza stabilne napięcie 12V (1A) lub 4V (2A).
  • Upewnij się, że przewody zasilające są poprawnie wpięte w złącze J5 zgodnie z pinoutem.
  • Podłącz anteny do odpowiednich złączy U.FL (J2 dla 2.4GHz, J4 dla 5GHz).
  • Przygotuj konwerter UART-USB do odczytu logów.

Ilustracje i schematy

  • Złącze J5: Pin 2 (12V), Pin 4 (4V), Pin 6 (GND).
  • Złącze UART: Tx (TP88), Rx (TP87), Gnd (TP100).

Zgodność modelu

  • Karta przeznaczona do współpracy z inteligentnymi licznikami energii (Smart Electricity Meter).
