Instrukcja obsługi rozdzielacza Alphacool Core 11x 3-Pin DRGB
Szybki przewodnik instalacji i podłączenia rozdzielacza Alphacool Core 11x 3-Pin DRGB. Dowiedz się, jak bezpiecznie zamontować kontroler, podłączyć zasilanie SATA oraz paski aRGB.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje montażu i podłączenia rozdzielacza Alphacool Core 11x 3-Pin DRGB. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć komputer i odłączyć kabel zasilający z gniazdka ściennego. Otwarcie obudowy komputera przy podłączonym zasilaniu jest niebezpieczne.
Zawartość zestawu
- 1x Rozdzielacz Alphacool Core 11x
- 1x Kabel aRGB do płyty głównej
- 1x Zapięcie na rzep (Velcro)

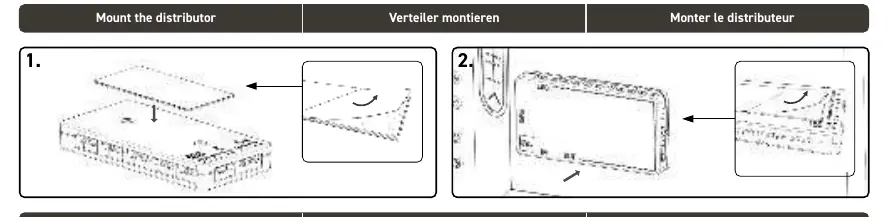

Montaż kontrolera
Kontroler można zamontować wewnątrz obudowy komputera za pomocą dołączonej taśmy samoprzylepnej i rzepu:

- Usuń górną folię ochronną z taśmy samoprzylepnej i przyklej ją pod spodem kontrolera.
- Usuń drugą folię ochronną i przyklej kontroler w wybranym miejscu w obudowie komputera.
- Warstwa rzepu umożliwia łatwe odczepienie kontrolera w razie potrzeby.

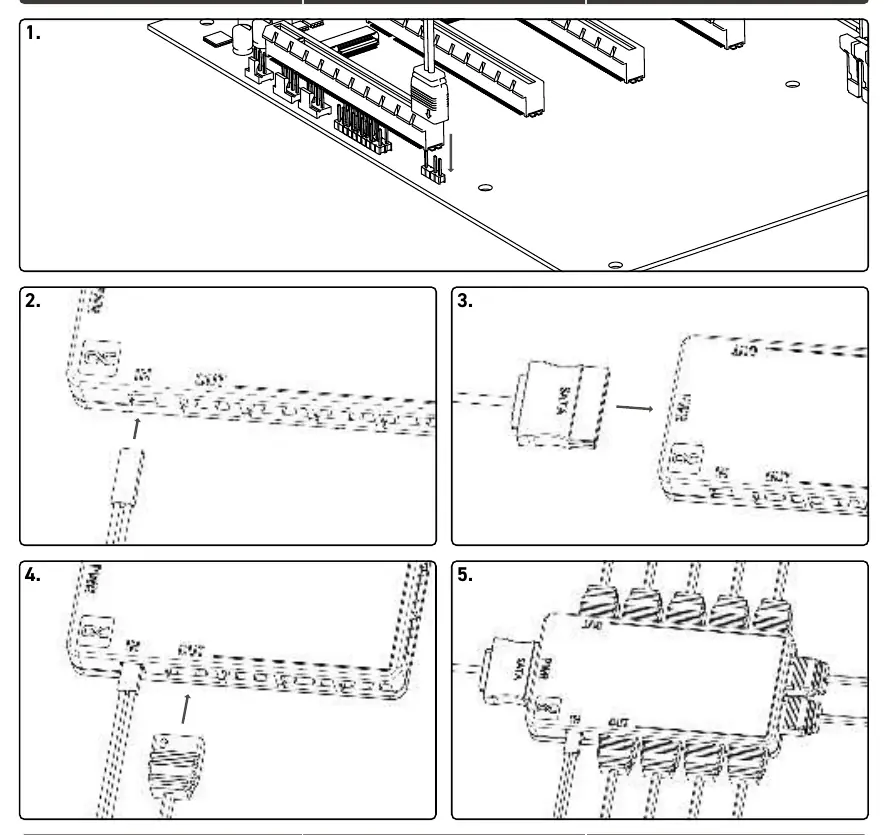

Podłączenie przewodów
Podczas podłączania należy zachować szczególną ostrożność, aby uniknąć uszkodzenia sprzętu:

- Podłącz 2-pinowy kabel aRGB do wyjścia aRGB na płycie głównej. Upewnij się, że wyjście na płycie głównej to złącze 3-pinowe, a nie 4-pinowe. Podłączenie do złącza 4-pinowego może spowodować uszkodzenie.
- Podłącz 2-pinową wtyczkę aRGB IN do kontrolera.
- Podłącz wtyczkę zasilania SATA z zasilacza komputera do wejścia zasilania (PWR) na kontrolerze. Upewnij się, że zasilanie jest wyłączone podczas wykonywania tej czynności.
- Podłącz paski aRGB do gniazd wyjściowych (OUT) na kontrolerze.
Dane techniczne i ograniczenia
Do kontrolera można podłączyć maksymalnie 11 pasków aRGB. Całkowity pobór mocy podłączonych urządzeń nie może przekraczać 22,5W (4,5A).
Informacje o producencie
Alphacool International GmbH
Praktyczna pomoc
Typowe problemy
Upewnij się, że podłączasz kabel aRGB wyłącznie do 3-pinowego złącza na płycie głównej. Podłączenie do złącza 4-pinowego spowoduje uszkodzenie.
Sprawdź, czy wtyczka zasilania SATA jest poprawnie wpięta do kontrolera i czy zasilacz komputera jest włączony.
Przed użyciem
- Wyłącz komputer i odłącz kabel zasilający z gniazdka.
- Upewnij się, że złącze aRGB na płycie głównej ma 3 piny.
- Przygotuj miejsce w obudowie na montaż kontrolera.
- Sprawdź, czy całkowity pobór mocy pasków nie przekracza 22,5W.
Parametry w praktyce
- Maksymalna liczba pasków
- 11 sztuk
- Maksymalny pobór mocy
- 22,5W (4,5A)
- Złącze zasilania
- SATA
Ilustracje i schematy
- Krok 1: Montaż kontrolera za pomocą rzepu.
- Krok 2: Podłączenie kabla aRGB do płyty głównej.
- Krok 3: Podłączenie zasilania SATA.
- Krok 4: Podłączenie pasków aRGB do portów OUT.
Zgodność modelu
- Wymaga złącza aRGB 3-pin na płycie głównej.
- Nie podłączać do złączy 4-pinowych.
