Instrukcja montażu chłodzenia karty graficznej Alphacool GPX-N 1080Pro-M22
Szybki przewodnik instalacji chłodzenia wodnego Alphacool GPX-N 1080Pro-M22. Dowiedz się, jak bezpiecznie zdemontować stary radiator, nałożyć pastę termoprzewodzącą, zainstalować pady termiczne i zamontować blok wodny na karcie graficznej.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja opisuje proces montażu bloku wodnego Alphacool GPX-N 1080Pro-M22 na karcie graficznej. Przed przystąpieniem do pracy należy przygotować matę antystatyczną. Uwaga: Nie używaj narzędzi (kluczy, szczypiec) do dokręcania złączy, ponieważ grozi to uszkodzeniem gwintów i wyciekiem płynu. Maksymalne ciśnienie w układzie chłodzenia cieczą wynosi 0,8 bar.

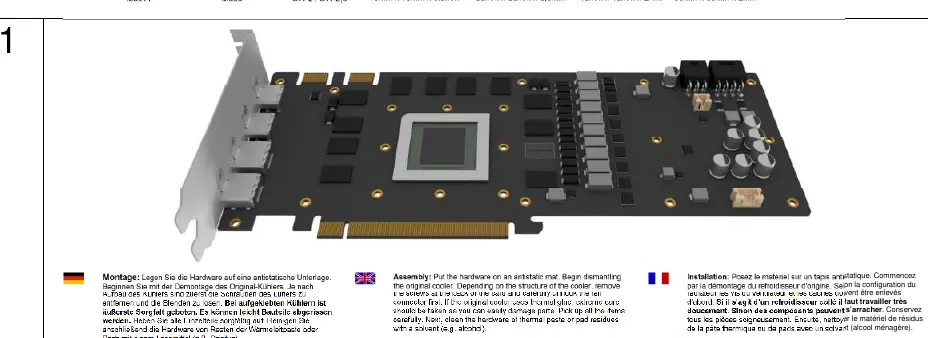

Przygotowanie i demontaż
Przed montażem nowego chłodzenia należy usunąć oryginalny radiator:
- Połóż kartę na macie antystatycznej.
- Odkręć śruby mocujące oryginalny radiator (zazwyczaj znajdują się z tyłu karty).
- Ostrożnie odłącz złącze wentylatora.
- Jeśli radiator jest przyklejony, zachowaj szczególną ostrożność, aby nie wyrwać komponentów elektronicznych.
- Po demontażu dokładnie wyczyść powierzchnię GPU i pamięci z resztek starej pasty termoprzewodzącej lub padów za pomocą alkoholu.
Montaż chłodzenia
Proces montażu składa się z kilku kluczowych etapów:

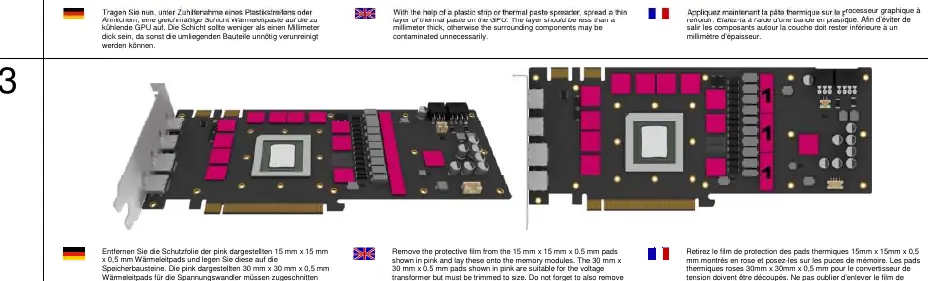

Nakładanie pasty i padów termicznych
- Nałóż cienką, równomierną warstwę pasty termoprzewodzącej na rdzeń GPU (warstwa powinna mieć mniej niż 1 mm grubości).
- Zdejmij folię ochronną z padów termicznych.
- Umieść pady 15x15x0,5 mm na modułach pamięci.
- Pady 30x30x0,5 mm przeznaczone dla konwertera napięcia należy przyciąć do odpowiedniego rozmiaru.

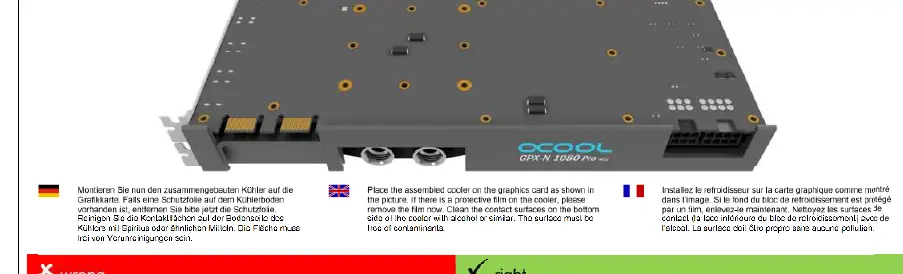

Montaż bloku i backplate
- Umieść zmontowany blok na karcie graficznej.
- Wkręć śruby z podkładkami, ale nie dokręcaj ich jeszcze do końca.
- Nałóż odpowiednie pady termiczne na tylną stronę karty (zgodnie z instrukcją dla pamięci i sekcji zasilania).

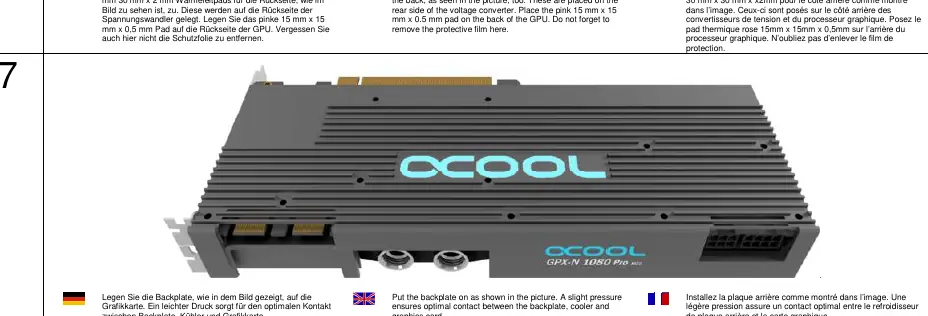

- Załóż backplate i dociśnij, aby zapewnić optymalny kontakt.
Konserwacja i uruchomienie
Po zakończeniu montażu:
- Dokręć śruby mocujące blok do karty graficznej, wykonując ruchy krzyżowe (po jednym obrocie na śrubę).
- Po około 12 godzinach pracy karty graficznej należy ponownie sprawdzić i dokręcić wszystkie śruby.
- Przed uruchomieniem komputera przeprowadź test szczelności układu chłodzenia.
Informacje o producencie
Alphacool International GmbH
Praktyczna pomoc
Typowe problemy
Uszkodzenie komponentów przy demontażu
Jeśli stary radiator jest przyklejony, zachowaj szczególną ostrożność, aby nie wyrwać elementów z płytki drukowanej.
Wyciek płynu chłodzącego
Przeprowadź test szczelności przed montażem. Maksymalne ciśnienie w układzie to 0,8 bar. Nie używaj narzędzi do dokręcania złączy.
Zbyt mocne dokręcenie śrub
Śruby bloku dokręcaj z wyczuciem, aby nie uszkodzić gwintów i nie spowodować nierównomiernego docisku.
Przed użyciem
- Przygotuj matę antystatyczną
- Wyczyść powierzchnię GPU z resztek starej pasty alkoholem
- Sprawdź, czy masz wszystkie śruby i pady zgodnie z listą
- Upewnij się, że pompa działa przed uruchomieniem
- Przeprowadź test szczelności układu
Parametry w praktyce
- Pady termiczne 15x15x0.5mm
- Przeznaczone dla modułów pamięci (strona przednia).
- Pady termiczne 30x30x0.5mm
- Przeznaczone dla konwertera napięcia (wymagają przycięcia).
- Ciśnienie 0.8 bar
- Maksymalne dopuszczalne ciśnienie w układzie chłodzenia cieczą.
Ilustracje i schematy
- Schemat pokazuje kolejność nakładania padów termicznych na pamięci i sekcję zasilania.
- Rysunek wskazuje prawidłowy sposób dokręcania śrub (na krzyż).
Zgodność modelu
- Produkt przeznaczony wyłącznie do chłodzenia komponentów komputerowych.
- Gwarancja wygasa w przypadku niewłaściwego użytkowania lub montażu.
