Instrukcja montażu bloku wodnego Alphacool GPX-N 1070pro-M07

Najważniejsze informacje

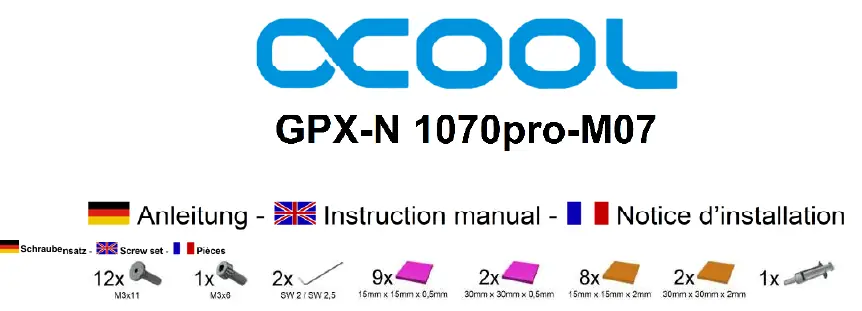

Niniejsza instrukcja opisuje proces montażu bloku wodnego Alphacool GPX-N 1070pro-M07 na karcie graficznej. Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie elementy zestawu (śruby, pady termiczne) oraz niezbędne narzędzia (mata antystatyczna, rozpuszczalnik do czyszczenia). Montaż odbywa się na własne ryzyko.

Przygotowanie i demontaż

Przed rozpoczęciem montażu umieść kartę graficzną na macie antystatycznej. Ostrożnie zdemontuj oryginalny układ chłodzenia karty graficznej:

• Odkręć śruby znajdujące się z tyłu karty.
• Ostrożnie odłącz złącze wentylatora.
• Jeśli oryginalny radiator jest przyklejony, zachowaj szczególną ostrożność, aby nie uszkodzić komponentów.
• Po demontażu dokładnie wyczyść powierzchnię karty z pozostałości starej pasty termoprzewodzącej lub padów, używając odpowiedniego rozpuszczalnika (np. alkoholu).

Nakładanie pasty termoprzewodzącej

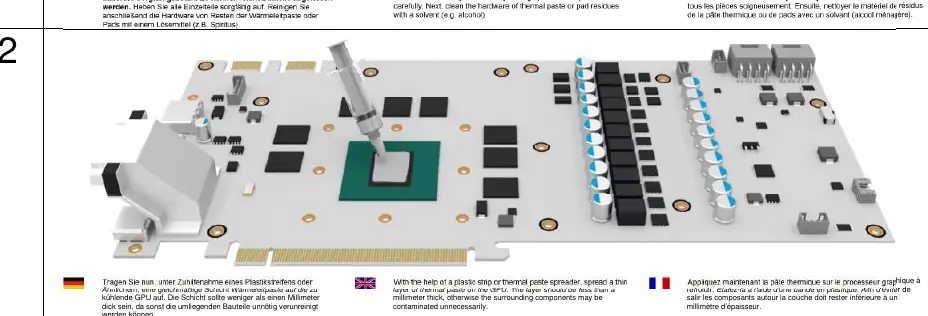

Nałóż cienką, równomierną warstwę pasty termoprzewodzącej na procesor graficzny (GPU):

• Użyj plastikowej karty lub łopatki do rozprowadzenia pasty.
• Warstwa powinna mieć grubość mniejszą niż 1 mm, aby uniknąć zanieczyszczenia sąsiednich komponentów.

Montaż padów termicznych

Pady termiczne należy umieścić na pamięciach oraz sekcji zasilania zgodnie z instrukcją:

• Usuń folię ochronną z obu stron padów przed ich nałożeniem.
• Pady 15 mm x 15 mm x 0,5 mm umieść na pamięciach.
• Pady 30 mm x 30 mm x 0,5 mm (dla konwertera napięcia) należy przyciąć do odpowiedniego rozmiaru.
• W późniejszych krokach (krok 6) nakłada się dodatkowe pady 15 mm x 15 mm x 2 mm na pamięci oraz przycina pady 30 mm x 30 mm x 2 mm dla tylnej części sekcji zasilania.

Montaż bloku wodnego i backplate

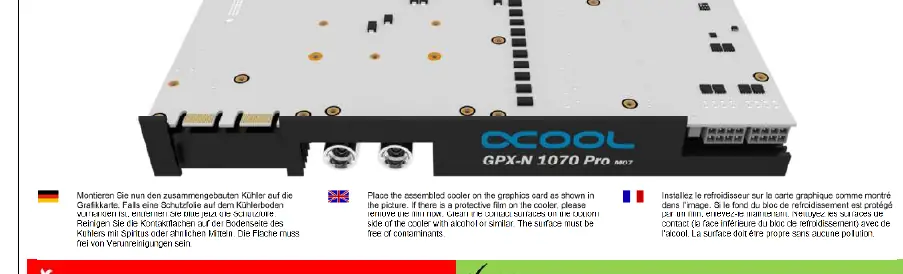

1. Umieść zmontowany blok na karcie graficznej. Upewnij się, że usunięto folię ochronną z podstawy bloku.
2. Wkręć śruby z podkładkami, ale nie dokręcaj ich jeszcze do końca.

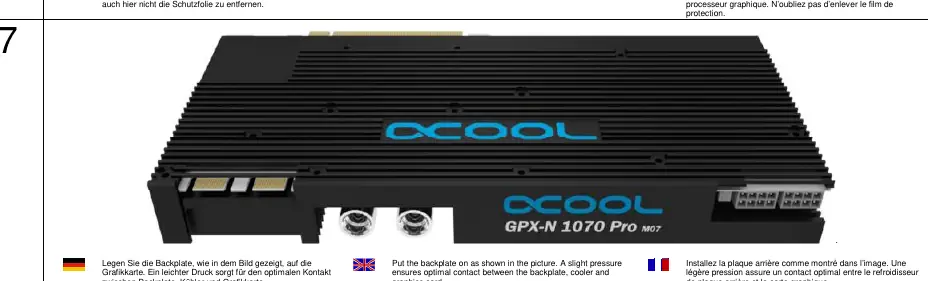

3. Po nałożeniu padów na tylną część karty (krok 6), umieść backplate na karcie.
4. Dokręć wszystkie śruby krzyżowo, wykonując po jednym obrocie na śrubę, aby zapewnić równomierny docisk.
5. Po około 12 godzinach użytkowania karty zaleca się ponowne dokręcenie wszystkich śrub.

Bezpieczeństwo i gwarancja

Nie używaj narzędzi (kluczy, szczypiec) do dokręcania złączek – wystarczy dokręcenie ręczne. Maksymalne ciśnienie w układzie chłodzenia nie powinno przekraczać 0,8 bara. Przed montażem w komputerze zaleca się przeprowadzenie testu szczelności. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku niewłaściwego montażu lub użycia narzędzi do dokręcania złączek.
