Instrukcja obsługi rozdzielacza PWM Alphacool Core 10x
Szybki przewodnik instalacji i podłączenia rozdzielacza PWM Alphacool Core 10x. Dowiedz się, jak zamontować kontroler w obudowie, podłączyć zasilanie SATA oraz wentylatory.
Spis treści
Najważniejsze informacje
Alphacool Core 10x to rozdzielacz PWM umożliwiający podłączenie do 10 wentylatorów do jednego złącza na płycie głównej. Urządzenie wymaga zewnętrznego zasilania SATA oraz sygnału PWM z płyty głównej.
Montaż urządzenia

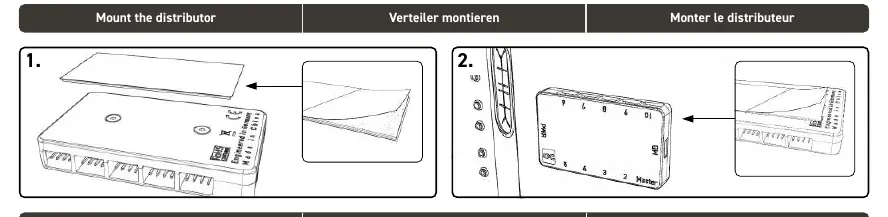

Kontroler można zamontować wewnątrz obudowy komputera za pomocą dołączonej taśmy samoprzylepnej i rzepów:
- Odklej górną folię ochronną z taśmy samoprzylepnej i przyklej ją pod kontrolerem.
- Odklej drugą folię ochronną i przyklej kontroler w wybranym miejscu w obudowie komputera.
- Dzięki warstwie rzepu kontroler można w każdej chwili odczepić od obudowy.
Podłączanie kabli i wentylatorów
Aby poprawnie podłączyć urządzenie, wykonaj następujące kroki:
- Podłącz kabel MB do złącza (MB) na kontrolerze, a drugi koniec do wolnego złącza wentylatora na płycie głównej.
- Podłącz wtyczkę zasilania SATA z zasilacza komputera do gniazda (PWR) na kontrolerze.
- Podłącz pierwszy wentylator do gniazda oznaczonego jako (Master). Z tego wentylatora odczytywana jest prędkość obrotowa.
- Podłącz pozostałe wentylatory do gniazd (2-10). Ich prędkość będzie sterowana przez wentylator główny (Master).
Dane techniczne i ograniczenia
Do kontrolera można podłączyć maksymalnie 10 wentylatorów. Łączny pobór mocy wszystkich podłączonych wentylatorów nie może przekroczyć 54W (4,5A).
Bezpieczeństwo
Przed otwarciem obudowy komputera należy wyłączyć komputer i odłączyć kabel zasilający z gniazdka ściennego. Sam wyłącznik na obudowie nie odcina zasilania od zasilacza.
Informacje o producencie
Alphacool International GmbH
Praktyczna pomoc
Typowe problemy
Wentylatory nie działają lub nie są wykrywane
Sprawdź, czy kabel SATA jest poprawnie podłączony do zasilacza oraz czy kabel MB jest wpięty w złącze wentylatora na płycie głównej.
Brak odczytu prędkości obrotowej w systemie
Upewnij się, że wentylator główny jest podłączony do portu oznaczonego jako 'Master'.
Przed użyciem
- Wyłącz komputer i odłącz kabel zasilający z gniazdka.
- Przygotuj miejsce w obudowie na montaż kontrolera.
- Upewnij się, że posiadasz wolne złącze wentylatora na płycie głównej.
- Sprawdź, czy masz wolną wtyczkę zasilania SATA z zasilacza.
Ilustracje i schematy
- Porty 2-10 służą do podłączenia pozostałych wentylatorów, których prędkość jest sterowana przez wentylator główny (Master).
- Kabel MB łączy kontroler z płytą główną w celu przekazywania sygnału PWM.
Zgodność modelu
- Wymaga złącza SATA z zasilacza komputera.
- Wymaga wolnego złącza wentylatora na płycie głównej.
