Instrukcja obsługi bloku wodnego Alphacool GPX-N 1080-M18

Przewodnik instalacji bloku wodnego Alphacool GPX-N 1080-M18. Zawiera instrukcje demontażu oryginalnego chłodzenia, nakładania pasty termoprzewodzącej, rozmieszczenia padów termicznych oraz montażu backplate.

Spis treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera procedurę montażu bloku wodnego Alphacool GPX-N 1080-M18 na karcie graficznej. Przed przystąpieniem do prac upewnij się, że posiadasz matę antystatyczną. Uwaga: Nie używaj narzędzi do dokręcania złączy, aby uniknąć uszkodzenia gwintów. Maksymalne ciśnienie w układzie chłodzenia wodnego nie powinno przekraczać 0,8 bara.

Przygotowanie i demontaż

Umieść sprzęt na macie antystatycznej. Rozpocznij od demontażu oryginalnego chłodzenia karty graficznej. W zależności od konstrukcji, usuń śruby z tyłu karty i ostrożnie odłącz złącze wentylatora. Jeśli oryginalne chłodzenie jest przyklejone, zachowaj szczególną ostrożność, aby nie uszkodzić komponentów. Po demontażu wyczyść powierzchnię karty z pozostałości starej pasty termoprzewodzącej lub padów za pomocą rozpuszczalnika (np. alkoholu).

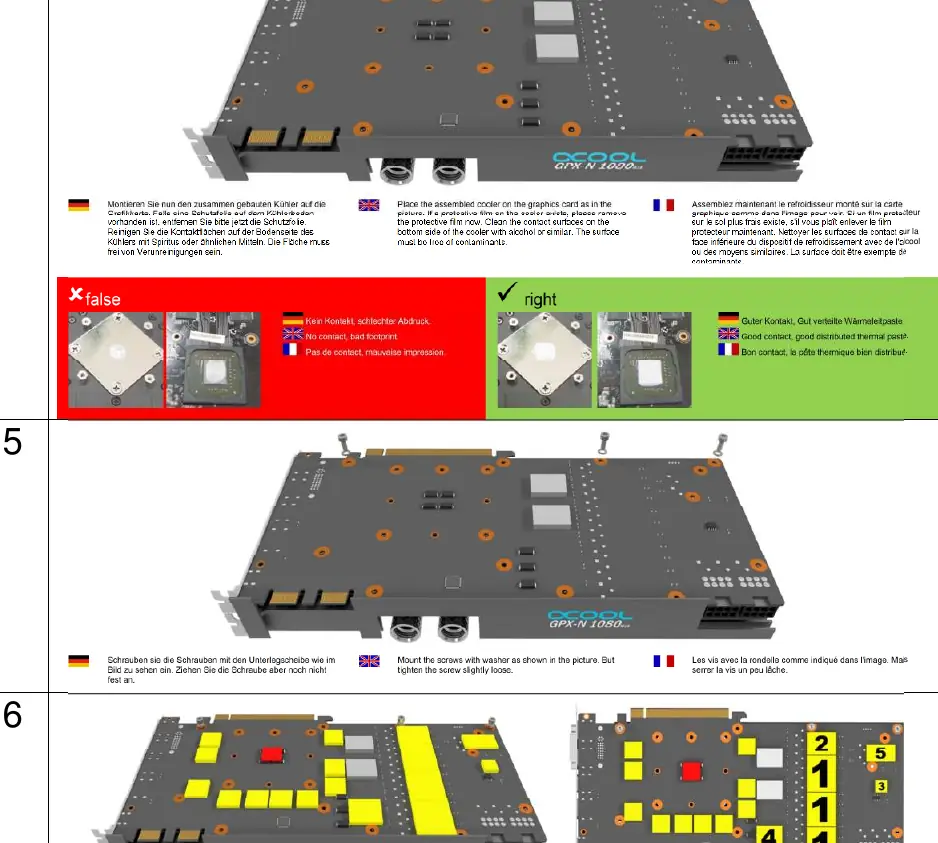

Instrukcja montażu bloku wodnego na karcie graficznej oraz weryfikacja poprawnego rozprowadzenia pasty termoprzewodzącej.
Instrukcja montażu bloku wodnego na karcie graficznej oraz weryfikacja poprawnego rozprowadzenia pasty termoprzewodzącej.

Montaż bloku wodnego

  1. Nałóż cienką, równomierną warstwę pasty termoprzewodzącej na procesor graficzny (GPU) za pomocą plastikowej szpatułki. Warstwa powinna mieć mniej niż 1 mm grubości.
  2. Usuń folię ochronną z padów termicznych i umieść je w odpowiednich miejscach zgodnie z instrukcją (15x15x1,5 mm na pamięci, 30x30x1,5 mm na sekcję zasilania – wymagają przycięcia). Pamiętaj o usunięciu folii z obu stron padów.
  3. Umieść zmontowany blok na karcie graficznej. Jeśli na spodzie bloku znajduje się folia ochronna, usuń ją przed montażem.
  4. Wkręć śruby z podkładkami, ale nie dokręcaj ich jeszcze do końca.
  5. Nałóż pady termiczne na tylną stronę karty (zgodnie z rysunkiem) i zamontuj backplate, wywierając lekki nacisk dla zapewnienia optymalnego kontaktu.
  6. Dokręć śruby bloku na krzyż, wykonując po jednym obrocie na śrubę.

Uruchomienie i konserwacja

Po około 12 godzinach użytkowania karty graficznej należy ponownie dokręcić wszystkie śruby. Przed finalnym uruchomieniem zaleca się przeprowadzenie testu szczelności układu.

Bezpieczeństwo

Produkt nie jest przeznaczony dla dzieci poniżej 6 roku życia (zawiera małe części). Nigdy nie uruchamiaj pompy bez płynu chłodzącego w układzie, ponieważ może to doprowadzić do przegrzania i uszkodzenia sprzętu.

Informacje o producencie

Alphacool International GmbH

Profil marki

Praktyczna pomoc

Typowe problemy

Brak kontaktu między blokiem a komponentami

Sprawdź, czy pady termiczne mają odpowiednią grubość i czy usunięto z nich folię ochronną. Upewnij się, że pasta termoprzewodząca jest równomiernie rozprowadzona.

Uszkodzenie gwintów złączy

Nigdy nie używaj narzędzi (kluczy, szczypiec) do dokręcania złączy. Dokręcanie ręczne jest wystarczające, jeśli używasz złączy z uszczelką.

Przegrzewanie się karty

Upewnij się, że płyn chłodzący przepływa przez układ. Sprawdź, czy pompa działa poprawnie po włączeniu zasilania.

Przed użyciem

  • Przygotuj matę antystatyczną.
  • Wyczyść powierzchnię GPU z resztek starej pasty.
  • Usuń folię ochronną z obu stron wszystkich padów termicznych.
  • Przytnij pady termiczne 30x30x1,5 mm zgodnie z wymiarami sekcji zasilania.
  • Przeprowadź test szczelności układu przed pełnym uruchomieniem.
  • Upewnij się, że ciśnienie w układzie nie przekracza 0,8 bara.

Parametry w praktyce

Maksymalne ciśnienie
0,8 bara – nie przekraczaj tej wartości, aby uniknąć wycieków.
Pady termiczne 15x15x1,5 mm
Przeznaczone do montażu na kościach pamięci.
Pady termiczne 30x30x1,5 mm
Przeznaczone do sekcji zasilania (wymagają przycięcia).

Ilustracje i schematy

  • Rysunek 1: Demontaż oryginalnego chłodzenia i czyszczenie powierzchni.
  • Rysunek 3: Rozmieszczenie padów termicznych na pamięciach i sekcji zasilania.
  • Rysunek 4: Weryfikacja poprawnego odcisku pasty termoprzewodzącej na GPU.
  • Rysunek 8: Kolejność dokręcania śrub (na krzyż).

Zgodność modelu

  • Produkt przeznaczony wyłącznie do chłodzenia komponentów komputerowych.
  • Użycie niezgodne z przeznaczeniem powoduje utratę gwarancji.
