Instrukcja montażu bloku wodnego Alphacool GPX-N 1070-M02
Szybki przewodnik instalacji bloku wodnego Alphacool GPX-N 1070-M02. Zawiera instrukcje demontażu chłodzenia, nakładania pasty termoprzewodzącej, rozmieszczenia padów termicznych oraz montażu backplate.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera procedurę montażu bloku wodnego Alphacool GPX-N 1070-M02 na karcie graficznej. Przed przystąpieniem do prac należy upewnić się, że posiadamy matę antystatyczną oraz odpowiednie narzędzia. Montaż odbywa się na własne ryzyko użytkownika.
Przygotowanie i demontaż
Umieść kartę graficzną na macie antystatycznej. Rozpocznij od ostrożnego demontażu oryginalnego układu chłodzenia. Jeśli chłodzenie jest przyklejone, zachowaj szczególną ostrożność, aby nie uszkodzić komponentów. Po demontażu dokładnie wyczyść powierzchnię procesora graficznego (GPU) oraz pamięci z pozostałości starej pasty termoprzewodzącej lub padów przy użyciu alkoholu.
Montaż bloku wodnego
- Nałóż cienką, równomierną warstwę pasty termoprzewodzącej na rdzeń GPU za pomocą plastikowej szpatułki. Warstwa powinna mieć mniej niż 1 mm grubości.
- Usuń folię ochronną z padów termicznych i umieść je na pamięciach (15x15x1,5 mm) oraz sekcji zasilania (30x30x1,5 mm – wymagają przycięcia).
- Po złożeniu bloku, usuń folię ochronną z jego spodu i oczyść powierzchnię styku alkoholem.
- Zamontuj blok na karcie, przykręcając śruby z podkładkami. Śruby należy dokręcać delikatnie, nie na siłę.
Montaż backplate i finalizacja
Nałóż pady termiczne na tylną stronę karty (zgodnie z instrukcją: 15x15x3 mm na pamięci, 30x30x3 mm na sekcję zasilania i GPU, 15x15x1,5 mm na tył GPU). Umieść backplate na karcie i dociśnij, aby zapewnić optymalny kontakt. Po około 12 godzinach użytkowania karty graficznej należy ponownie dokręcić wszystkie śruby.
Bezpieczeństwo
Nie używaj narzędzi (kluczy, szczypiec) do dokręcania złączek, aby uniknąć uszkodzenia gwintów. Używaj tylko złączek z uszczelkami. Maksymalne ciśnienie w układzie chłodzenia wodnego nie powinno przekraczać 0,8 bara. Przed uruchomieniem sprawdź szczelność układu.
Informacje o producencie
Alphacool International GmbH
Praktyczna pomoc
Typowe problemy
Uszkodzenie komponentów podczas demontażu
Jeśli oryginalne chłodzenie jest przyklejone, zachowaj szczególną ostrożność, aby nie wyrwać elementów z płytki drukowanej.
Wyciek płynu chłodzącego
Zawsze używaj złączek z uszczelkami i dokręcaj je tylko ręcznie. Wykonaj test szczelności przed pełnym uruchomieniem.
Nierównomierny docisk bloku
Nie dokręcaj śrub zbyt mocno, ponieważ może to poluzować bolce montażowe i pogorszyć kontakt termiczny.
Przed użyciem
- Przygotuj matę antystatyczną.
- Wyczyść powierzchnie styku alkoholem.
- Sprawdź, czy wszystkie pady termiczne mają usuniętą folię ochronną z obu stron.
- Upewnij się, że złączki posiadają uszczelki.
- Wykonaj test szczelności układu przed włączeniem zasilania.
Parametry w praktyce
- Maksymalne ciśnienie
- 0,8 bara – nie przekraczaj tej wartości w układzie chłodzenia.
- Pady termiczne
- Różne grubości (1,5 mm i 3 mm) muszą być umieszczone w odpowiednich miejscach zgodnie z instrukcją.
Ilustracje i schematy

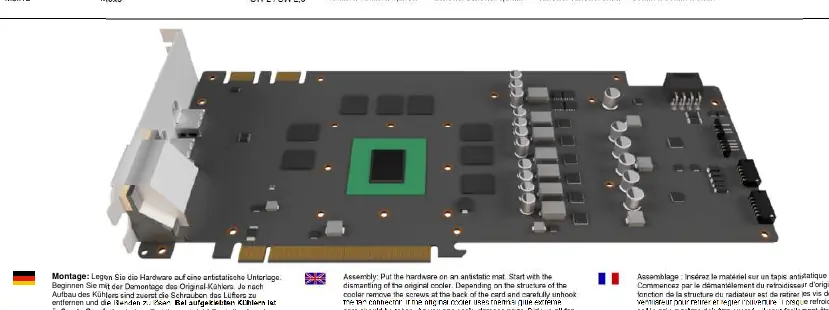

- Strona 1: Schemat demontażu i nakładania pasty na GPU.

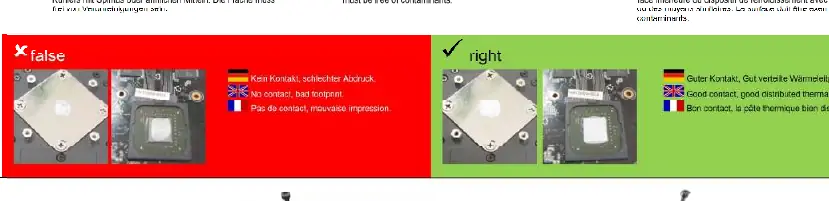

- Strona 2: Instrukcja montażu bloku, weryfikacja poprawnego odcisku pasty oraz montaż backplate.
- Strona 3: Schemat przycinania padów termicznych.
Zgodność modelu
- Produkt przeznaczony wyłącznie do chłodzenia komponentów komputerowych.
- Użycie niezgodne z przeznaczeniem powoduje utratę gwarancji.
