Instrukcja montażu bloku wodnego Alphacool GPX-N 1080-M01

Kompletny przewodnik instalacji bloku wodnego Alphacool GPX-N 1080-M01. Instrukcja zawiera szczegółowe kroki demontażu oryginalnego chłodzenia, nakładania pasty termoprzewodzącej, rozmieszczenia padów termicznych oraz montażu backplate.

Spis treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera procedurę montażu bloku wodnego Alphacool GPX-N 1080-M01 na karcie graficznej. Przed przystąpieniem do prac upewnij się, że posiadasz matę antystatyczną. Montaż odbywa się na własne ryzyko użytkownika. Kluczowe jest zachowanie czystości powierzchni stykowych oraz poprawne rozmieszczenie padów termicznych zgodnie z załączonymi schematami.

Przygotowanie i demontaż

Umieść kartę graficzną na macie antystatycznej. Rozpocznij od demontażu oryginalnego chłodzenia, odkręcając śruby z tyłu karty i ostrożnie odłączając złącze wentylatora. Jeśli chłodzenie jest przyklejone, zachowaj szczególną ostrożność, aby nie uszkodzić komponentów. Po demontażu dokładnie wyczyść powierzchnię procesora graficznego (GPU) z pozostałości starej pasty lub padów termicznych za pomocą alkoholu lub odpowiedniego rozpuszczalnika.

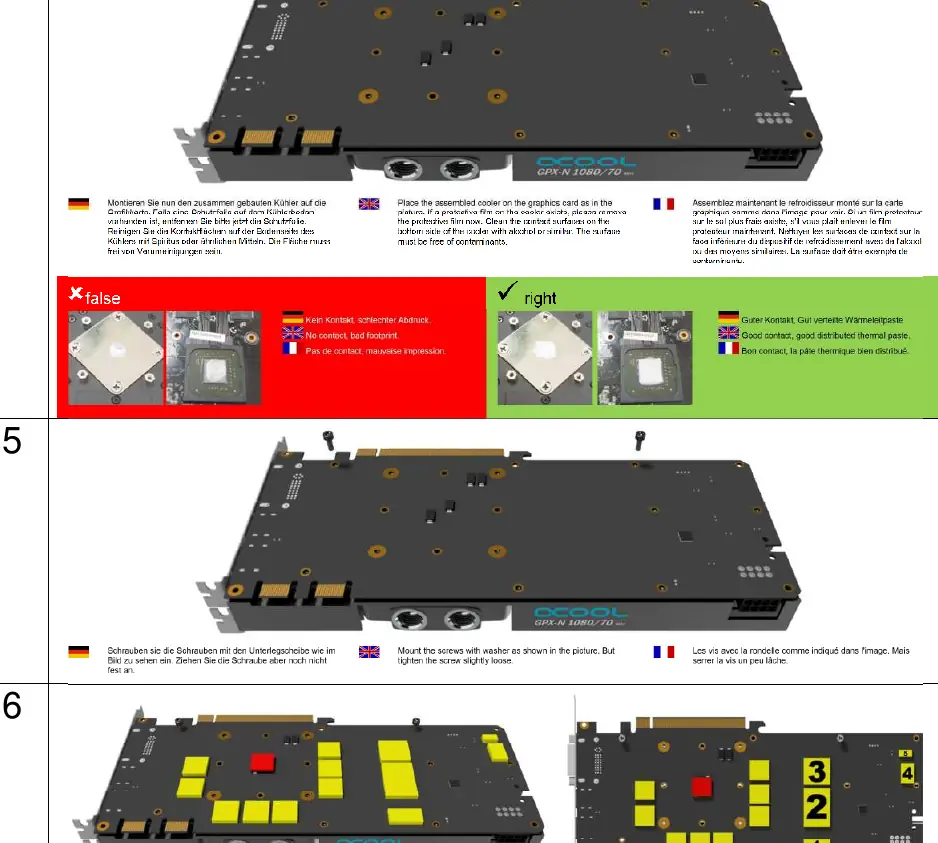

Instrukcja montażu bloku wodnego na karcie graficznej, weryfikacja poprawnego rozprowadzenia pasty termoprzewodzącej oraz dokręcanie śrub montażowych.
Instrukcja montażu bloku wodnego na karcie graficznej, weryfikacja poprawnego rozprowadzenia pasty termoprzewodzącej oraz dokręcanie śrub montażowych.

Montaż bloku wodnego

  1. Nałóż cienką, równomierną warstwę pasty termoprzewodzącej na GPU za pomocą plastikowej szpatułki. Warstwa powinna mieć mniej niż 1 mm grubości.
  2. Usuń folię ochronną z padów termicznych i umieść je w odpowiednich miejscach: pady 15x15x1,5 mm na pamięciach, a pady 30x30x1,5 mm na sekcji zasilania (należy je przyciąć do odpowiedniego rozmiaru).
  3. Umieść blok wodny na karcie graficznej. Jeśli na spodzie bloku znajduje się folia ochronna, usuń ją przed montażem.
  4. Wkręć śruby z podkładkami, ale nie dokręcaj ich jeszcze do końca.
  5. Nałóż pady termiczne na tylną stronę karty (zgodnie z instrukcją: 15x15x3 mm na pamięci, 30x30x3 mm przycięte na sekcję zasilania i GPU, oraz 15x15x1,5 mm na tył GPU).
  6. Zamontuj backplate, wywierając lekki nacisk, aby zapewnić optymalny kontakt.
  7. Dokręć śruby krzyżowo, wykonując po jednym obrocie na każdą śrubę.

Uruchomienie i konserwacja

Po około 12 godzinach pracy karty graficznej należy ponownie dokręcić wszystkie śruby. Przed montażem w komputerze zaleca się przeprowadzenie testu szczelności układu chłodzenia wodnego. Maksymalne ciśnienie w układzie nie powinno przekraczać 0,8 bara.

Bezpieczeństwo

Nie używaj narzędzi takich jak klucze czy szczypce do dokręcania złączy, ponieważ może to doprowadzić do uszkodzenia gwintów lub pęknięcia elementów plastikowych. Używaj wyłącznie złączy z uszczelkami typu O-ring, które można dokręcić ręcznie. Produkt nie jest przeznaczony dla dzieci poniżej 6 roku życia.

Informacje o producencie

Alphacool International GmbH

Profil marki

Praktyczna pomoc

Typowe problemy

Niewłaściwy odcisk pasty termoprzewodzącej

Upewnij się, że blok styka się ze wszystkimi komponentami. Sprawdź, czy pady termiczne mają odpowiednią grubość i czy nie ma między nimi zanieczyszczeń.

Uszkodzenie gwintów lub pęknięcia

Nigdy nie używaj narzędzi do dokręcania złączy. Dokręcaj je wyłącznie ręcznie.

Zbyt wysokie ciśnienie w układzie

Maksymalne ciśnienie wody w układzie chłodzenia nie może przekraczać 0,8 bara.

Przed użyciem

  • Przygotuj matę antystatyczną.
  • Wyczyść powierzchnie stykowe alkoholem.
  • Sprawdź, czy wszystkie pady termiczne mają usuniętą folię ochronną z obu stron.
  • Przytnij pady termiczne 30x30 mm zgodnie ze schematem.
  • Przeprowadź test szczelności układu przed uruchomieniem komputera.

Parametry w praktyce

Maksymalne ciśnienie
0,8 bara - nie przekraczaj tej wartości, aby uniknąć wycieków.
Pady termiczne 15x15x1,5 mm
Przeznaczone do pamięci RAM na przedniej stronie karty.
Pady termiczne 30x30x1,5 mm
Przeznaczone do sekcji zasilania (wymagają przycięcia).

Ilustracje i schematy

  • Schemat 1: Demontaż oryginalnego chłodzenia i czyszczenie.
  • Schemat 2: Nakładanie pasty termoprzewodzącej na GPU.
  • Schemat 3: Rozmieszczenie padów termicznych na pamięciach i sekcji zasilania.
  • Schemat 4: Montaż bloku na karcie i weryfikacja docisku.
  • Schemat 6: Montaż padów termicznych na tylnej stronie karty (backplate).

Zgodność modelu

  • Produkt przeznaczony wyłącznie do chłodzenia komponentów komputerowych Alphacool.
  • Użycie niezgodne z przeznaczeniem powoduje utratę gwarancji.
