Instrukcja montażu bloku wodnego Alphacool GPX-N 1080-M01
Kompletny przewodnik instalacji bloku wodnego Alphacool GPX-N 1080-M01. Dowiedz się, jak bezpiecznie zdemontować oryginalne chłodzenie, nałożyć pastę termoprzewodzącą, zainstalować pady termiczne i zamontować blok na karcie graficznej.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu bloku wodnego Alphacool GPX-N 1080-M01 na karcie graficznej. Przed przystąpieniem do prac należy przygotować matę antystatyczną oraz alkohol lub rozpuszczalnik do czyszczenia powierzchni. Uwaga: Nie używaj narzędzi (kluczy, szczypiec) do dokręcania złączy, ponieważ grozi to uszkodzeniem gwintów i wyciekiem płynu. Wszystkie połączenia należy dokręcać ręcznie.
Przygotowanie i demontaż

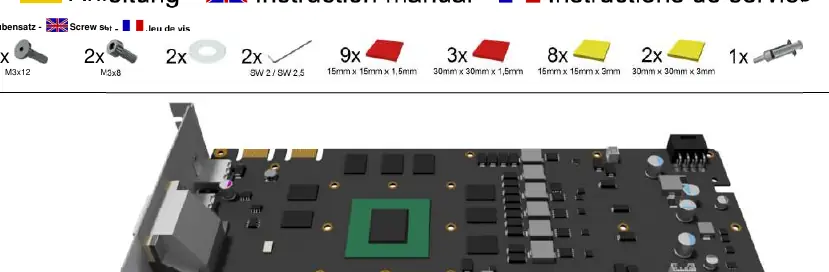

Rozpocznij od demontażu oryginalnego chłodzenia karty graficznej. Zachowaj ostrożność przy odłączaniu złącza wentylatora oraz usuwaniu radiatora, jeśli jest przyklejony na klej termoprzewodzący. Po demontażu dokładnie wyczyść powierzchnię procesora graficznego (GPU) oraz pamięci z pozostałości starej pasty i padów termicznych przy użyciu alkoholu.
Montaż bloku wodnego

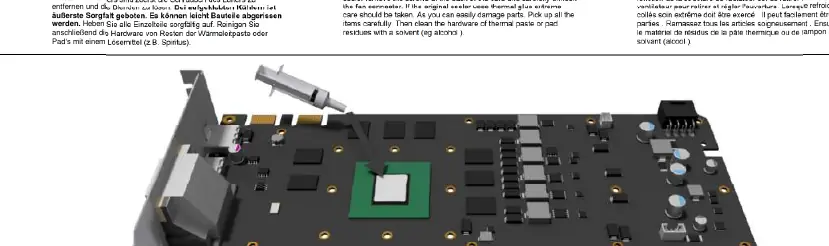

- Nałóż cienką, równomierną warstwę pasty termoprzewodzącej na rdzeń GPU za pomocą plastikowego rozprowadzacza. Warstwa powinna mieć mniej niż 1 mm grubości.

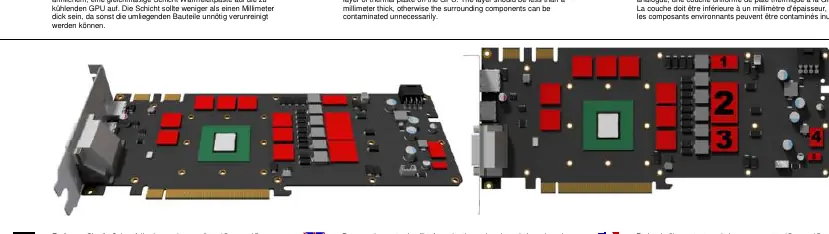

- Usuń folię ochronną z padów termicznych. Pady 15x15x1,5 mm umieść na kościach pamięci. Pady 30x30x1,5 mm przeznaczone dla sekcji zasilania (voltage converters) należy przyciąć do odpowiedniego rozmiaru.

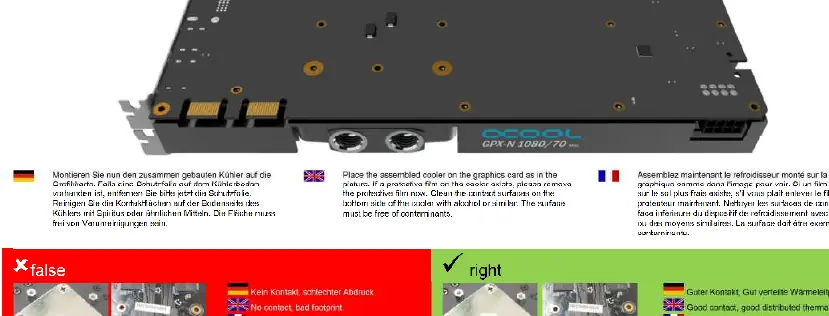

- Umieść blok wodny na karcie graficznej.
- Wkręć śruby z podkładkami, ale nie dokręcaj ich jeszcze do końca.
Montaż backplate

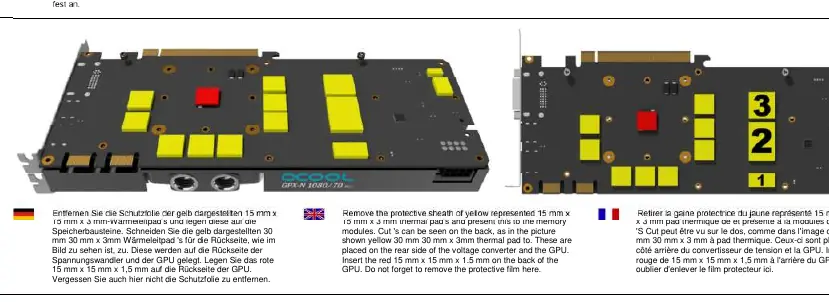

- Nałóż pady termiczne na tylną stronę karty graficznej zgodnie z instrukcją: pady 15x15x3 mm na pamięci, pady 30x30x3 mm na sekcję zasilania i GPU (po przycięciu), oraz pady 15x15x1,5 mm na tył GPU.
- Umieść backplate na karcie graficznej. Lekki docisk zapewnia optymalny kontakt między backplate, blokiem a kartą.
Uruchomienie i konserwacja
Po zamontowaniu całości dokręć śruby krzyżowo, wykonując po jednym obrocie na śrubę. Po około 12 godzinach użytkowania karty graficznej zaleca się ponowne sprawdzenie i dokręcenie wszystkich śrub. Przed uruchomieniem układu chłodzenia cieczą zaleca się przeprowadzenie testu szczelności. Maksymalne ciśnienie w układzie nie powinno przekraczać 0,8 bara.
Informacje o producencie
Alphacool International GmbH
Praktyczna pomoc
Typowe problemy
Wyciek płynu lub uszkodzenie gwintów
Nie używaj narzędzi do dokręcania złączy. Dokręcaj wyłącznie ręcznie.
Przegrzewanie się komponentów
Sprawdź, czy pady termiczne mają usuniętą folię ochronną i czy pasta termoprzewodząca jest równomiernie rozprowadzona.
Poluzowane śruby
Po 12 godzinach pracy karty graficznej należy ponownie dokręcić wszystkie śruby.
Przed użyciem
- Przygotuj matę antystatyczną
- Przygotuj alkohol lub rozpuszczalnik do czyszczenia
- Przygotuj plastikowy rozprowadzacz pasty
- Sprawdź szczelność układu przed montażem
- Upewnij się, że usunięto wszystkie folie ochronne z padów
Parametry w praktyce
- Maksymalne ciśnienie
- 0,8 bara - nie przekraczaj tej wartości w układzie chłodzenia.
- Pady termiczne
- Różne grubości (1,5 mm i 3 mm) muszą być umieszczone w odpowiednich miejscach zgodnie z instrukcją.
Ilustracje i schematy
- Rysunki pokazują dokładne rozmieszczenie padów termicznych (czerwone i żółte obszary).
- Schemat 'false/right' ilustruje prawidłowy odcisk pasty termoprzewodzącej na GPU.
Zgodność modelu
- Produkt przeznaczony wyłącznie do chłodzenia komponentów komputerowych.
- Użycie niezgodne z przeznaczeniem powoduje utratę gwarancji.
