Instrukcja obsługi chłodzenia procesora Gamemax Ice Force
Dowiedz się, jak poprawnie zamontować chłodzenie procesora Gamemax Ice Force na gniazdach Intel (115X/1700/1366) oraz AMD (AM5/AM4). Instrukcja zawiera kroki montażu, schematy podłączenia wentylatora i oświetlenia ARGB.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja zawiera wytyczne dotyczące montażu chłodzenia procesora Gamemax Ice Force na popularnych gniazdach Intel oraz AMD. Przed przystąpieniem do instalacji upewnij się, że posiadasz wszystkie elementy zestawu (wsporniki, śruby, pasta termoprzewodząca). Kluczowe jest poprawne nałożenie pasty na procesor oraz właściwe podłączenie kabli zasilających i sterujących oświetleniem.

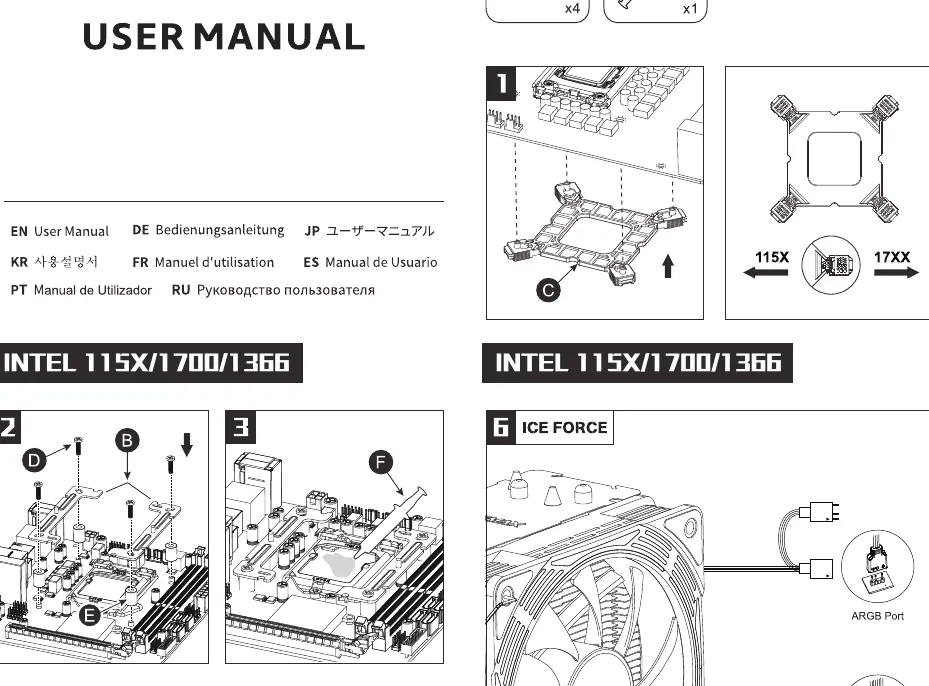

Montaż na gniazdach Intel (115X/1700/1366)
- Przygotuj płytę główną i dopasuj odpowiedni wspornik (C) do gniazda procesora.
- Zainstaluj wsporniki montażowe (B) na płycie głównej, używając śrub (D) i tulei dystansowych (E).
- Nałóż niewielką ilość pasty termoprzewodzącej (F) na środek procesora.
- Umieść chłodzenie (A) na procesorze i przykręć je równomiernie do wsporników.

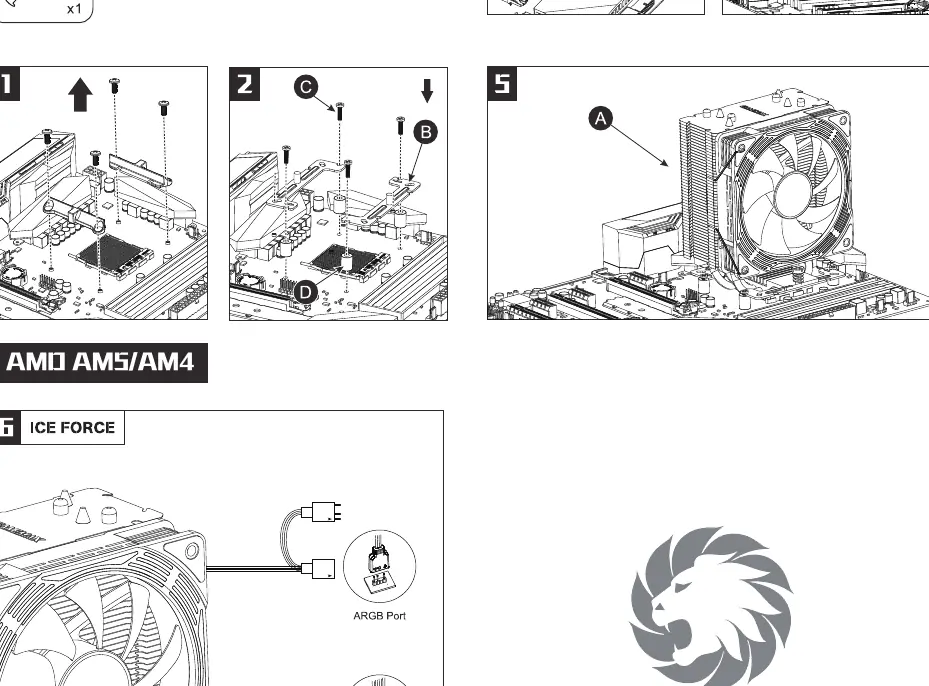

Montaż na gniazdach AMD (AM5/AM4)
- Zdemontuj fabryczne elementy montażowe z płyty głównej, jeśli są obecne.
- Zainstaluj wsporniki montażowe (B) przy użyciu śrub (C) i tulei dystansowych (D).
- Nałóż pastę termoprzewodzącą (E) na procesor.
- Umieść chłodzenie (A) na procesorze i przykręć je do wsporników.
Podłączenie zasilania i oświetlenia
Po zamontowaniu chłodzenia należy podłączyć kable do płyty głównej:
- CPU-FAN: Podłącz wtyczkę wentylatora do złącza CPU_FAN na płycie głównej, aby zapewnić zasilanie i kontrolę obrotów.
- ARGB Port: Podłącz wtyczkę ARGB do odpowiedniego złącza na płycie głównej, aby sterować oświetleniem LED.
Praktyczna pomoc
Typowe problemy
Brak oświetlenia ARGB
Sprawdź, czy wtyczka ARGB jest poprawnie wpięta do odpowiedniego złącza 5V ARGB na płycie głównej.
Wentylator nie obraca się
Upewnij się, że kabel CPU-FAN jest wpięty do złącza CPU_FAN na płycie głównej, a nie do złącza obudowy (SYS_FAN).
Przed użyciem
- Sprawdź kompatybilność gniazda procesora (Intel 115X/1700/1366 lub AMD AM5/AM4).
- Upewnij się, że posiadasz wszystkie elementy montażowe (wsporniki, śruby, pasta).
- Oczyść powierzchnię procesora przed nałożeniem nowej pasty termoprzewodzącej.
- Przygotuj śrubokręt krzyżakowy niezbędny do montażu.
Ilustracje i schematy
- Schematy pokazują kolejność montażu wsporników i dokręcania chłodzenia do płyty głównej.
- Rysunki wskazują miejsca nałożenia pasty termoprzewodzącej na procesor.
Zgodność modelu
- Obsługiwane gniazda Intel: 115X, 1700, 1366.
- Obsługiwane gniazda AMD: AM5, AM4.
