Instrukcja obsługi chłodzenia procesora Zalman CNPS10X Performa Black
Szybki przewodnik po instalacji i specyfikacji chłodzenia procesora Zalman CNPS10X Performa Black. Dowiedz się, jak zamontować chłodzenie na gniazdach Intel i AMD oraz sprawdź parametry techniczne wentylatora.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu i użytkowania chłodzenia procesora Zalman CNPS10X Performa Black. Produkt jest kompatybilny z szeroką gamą gniazd procesorów Intel oraz AMD. Przed przystąpieniem do instalacji należy sprawdzić listę części oraz upewnić się, że posiadana płyta główna i procesor są zgodne z wymaganiami technicznymi.
Środki ostrożności
- Podczas montażu należy używać rękawic ochronnych, aby uniknąć skaleczeń.
- Nie należy wkładać rąk ani przedmiotów do pracującego wentylatora.
- Nie spożywać smaru termicznego; w przypadku kontaktu ze skórą lub oczami przemyć wodą.
- Nie wywierać nadmiernej siły na wentylator, gdyż może to uszkodzić system.
- Podczas transportu komputera chłodzenie powinno zostać zdemontowane.
- Firma nie ponosi odpowiedzialności za uszkodzenia wynikające z przetaktowania (overclockingu) procesora.
Specyfikacja techniczna
- Wymiary: 135(L) x 95(W) x 155(H) mm
- Waga: 860g
- Wentylator: 135 x 135 x 25 mm, łożysko EBR
- Prędkość obrotowa: 700~1500 RPM ±10%
- Poziom hałasu: 27 dB(A) ±10%
- Napięcie: 12V DC
- Kompatybilność Intel: LGA2066, 2011-V3, 2011, 1200, 115X
- Kompatybilność AMD: AM4
Instrukcja montażu
Proces montażu różni się w zależności od typu gniazda procesora:
Przygotowanie backplate

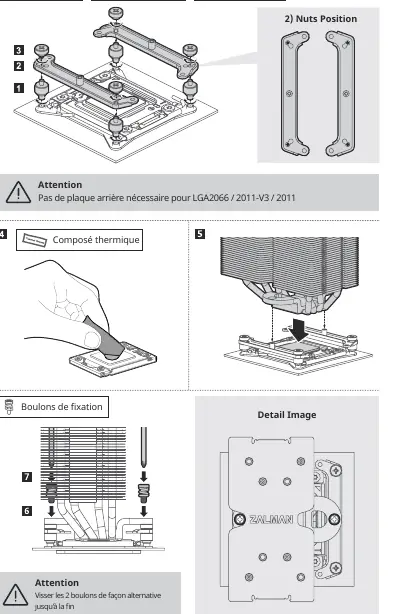

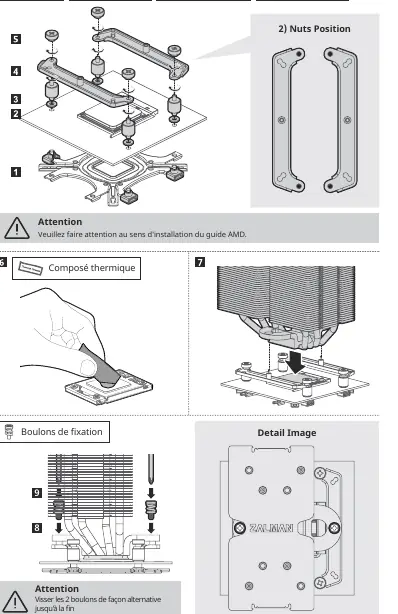

W zależności od gniazda (Intel LGA1200/115X lub AMD AM4), należy odpowiednio ustawić nakrętki na płycie montażowej (backplate). W przypadku gniazd Intel LGA2066/2011-V3/2011 płyta montażowa nie jest wymagana.
Montaż na procesorze
- Nałóż pastę termoprzewodzącą na procesor.
- Zainstaluj odpowiednie elementy montażowe (stand-offs) zgodnie z typem gniazda.
- Umieść chłodzenie na procesorze i przykręć je za pomocą dołączonych śrub, dokręcając je naprzemiennie.

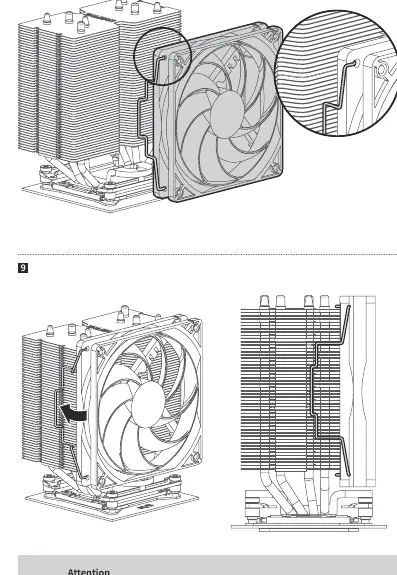

- Zamontuj wentylator na radiatorze za pomocą dołączonych klipsów.
Podłączenie wentylatora
Wentylator należy podłączyć do złącza PWM na płycie głównej komputera. Upewnij się, że kabel jest poprowadzony w sposób niekolidujący z innymi elementami systemu.
Gwarancja i serwis
Okres gwarancji wynosi 1 rok od daty zakupu. W przypadku problemów z produktem należy skontaktować się ze sprzedawcą lub skorzystać z serwisu producenta poprzez stronę www.zalmansvc.com.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Wentylator koliduje z radiatorem płyty głównej
W przypadku płyt głównych Intel 10. generacji, chłodzenie może kolidować z pasywnym radiatorem FET o wysokości powyżej 30 mm.
Uszkodzenie wentylatora lub systemu
Nie wywieraj nadmiernej siły na wentylator podczas montażu. Upewnij się, że wszystkie elementy są poprawnie spasowane.
Przed użyciem
- Sprawdź listę części w instrukcji przed montażem.
- Upewnij się, że posiadasz kompatybilne gniazdo procesora (Intel LGA2066/2011/1200/115X lub AMD AM4).
- Przygotuj rękawice ochronne.
- Upewnij się, że system jest wyłączony i odłączony od zasilania.
- Usuń stary system chłodzenia i wyczyść powierzchnię procesora.
Parametry w praktyce
- Prędkość obrotowa
- 700~1500 RPM - zakres pracy wentylatora sterowany przez PWM.
- Poziom hałasu
- 27 dB(A) - maksymalny poziom hałasu generowany przez wentylator.
Ilustracje i schematy
- Schemat montażu backplate dla Intel i AMD
- Instrukcja nakładania pasty termoprzewodzącej
- Sposób montażu wentylatora za pomocą klipsów
Zgodność modelu
- Intel: LGA2066, 2011-V3, 2011, 1200, 115X
