Instrukcja montażu chłodzenia procesora Thermalright Peerless Assassin 120

Najważniejsze informacje z instrukcji

Niniejsza instrukcja przedstawia proces montażu chłodzenia procesora Thermalright Peerless Assassin 120. Dokument zawiera instrukcje instalacji dla różnych typów podstawek procesorów (AMD oraz Intel) oraz schemat podłączenia wentylatorów PWM i ARGB.

Elementy zestawu

Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy wymienione w części "parts list" (oznaczone literami A-P), w tym wentylatory, wsporniki montażowe, śruby, podkładki oraz pastę termoprzewodzącą.

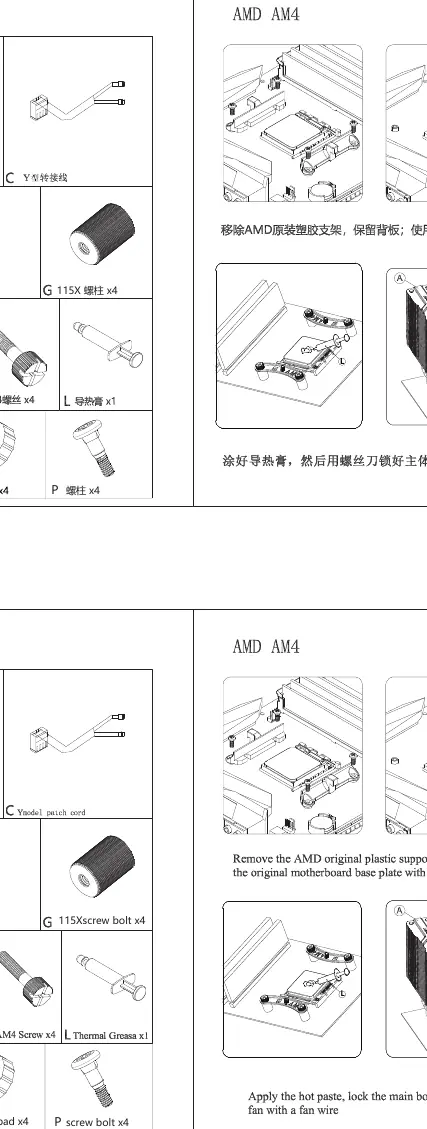

Montaż na podstawce AMD AM4

1. Zdemontuj oryginalne plastikowe wsporniki płyty głównej, zachowując oryginalną płytkę tylną (backplate).
2. Zablokuj płytkę tylną za pomocą gumowych kolumn AM4.
3. Zainstaluj wsporniki montażowe AMD.
4. Nałóż pastę termoprzewodzącą na procesor.
5. Zamontuj główny korpus chłodzenia i przykręć go śrubokrętem.
6. Zamocuj wentylatory za pomocą drucianych klipsów.

Montaż na podstawce Intel LGA115X / 1200

1. Zainstaluj płytkę tylną (backplate) Intel od spodu płyty głównej.
2. Umieść plastikowe podkładki dystansowe na przedniej stronie płyty głównej.
3. Zainstaluj metalowe wsporniki montażowe Intel.
4. Nałóż pastę termoprzewodzącą na procesor.
5. Zamontuj główny korpus chłodzenia i przykręć go śrubokrętem.
6. Zamocuj wentylatory za pomocą drucianych klipsów.

Montaż na podstawce Intel LGA20XX

1. Wkręć śruby montażowe w otwory gniazda LGA20XX.
2. Zainstaluj wsporniki montażowe na śrubach i dokręć je.
3. Nałóż pastę termoprzewodzącą na procesor.
4. Zamontuj główny korpus chłodzenia i przykręć go śrubokrętem.
5. Zamocuj wentylatory za pomocą drucianych klipsów.

Montaż na podstawce Intel LGA1700

1. Zainstaluj płytkę tylną (backplate) Intel od spodu płyty głównej.
2. Umieść plastikowe podkładki dystansowe na przedniej stronie płyty głównej.
3. Zainstaluj metalowe wsporniki montażowe Intel.
4. Nałóż pastę termoprzewodzącą na procesor.
5. Zamontuj główny korpus chłodzenia i przykręć go śrubokrętem.
6. Zamocuj wentylatory za pomocą drucianych klipsów.

Podłączenie wentylatorów

Podłącz wtyczkę PWM wentylatora do gniazda CPU_FAN na płycie głównej. Jeśli używasz dwóch wentylatorów, skorzystaj z dołączonego kabla typu Y. W przypadku wentylatorów z podświetleniem ARGB, podłącz wtyczkę ARGB (3-pin 5V) do odpowiedniego złącza ARGB na płycie głównej lub kontrolera oświetlenia.
