Instrukcja obsługi obudowy komputerowej MSI MAG FORGE 110R / 111R / 112R

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy obudów komputerowych z serii MSI MAG FORGE 110R, 111R oraz 112R. Dokument zawiera szczegółowe wytyczne dotyczące montażu podzespołów, podłączenia panelu przedniego oraz konfiguracji wbudowanego kontrolera oświetlenia ARGB.

Specyfikacja techniczna

• Obsługiwane płyty główne: ATX, M-ATX, ITX
• Maksymalna wysokość chłodzenia CPU: 160 mm
• Maksymalna długość karty graficznej: 330 mm
• Maksymalna długość zasilacza: 160 mm (lub 200 mm po demontażu koszyka na dyski 3.5")
• Wymiary obudowy: 409(D) x 214(W) x 485(H) mm

Montaż podzespołów

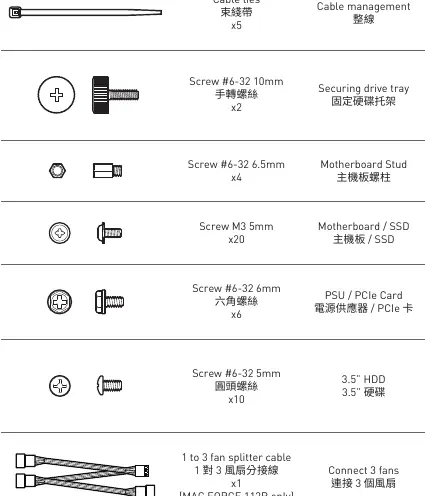

Przed przystąpieniem do montażu upewnij się, że posiadasz odpowiednie śruby z zestawu akcesoriów. Instrukcja zawiera kroki dla:

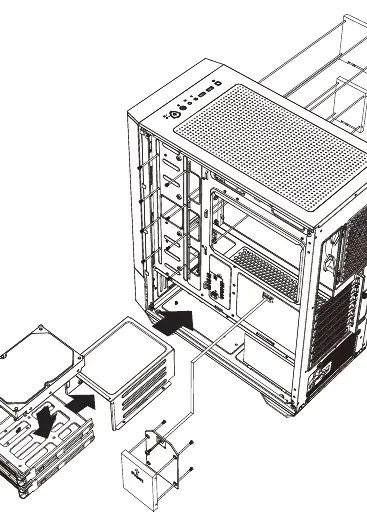

• SSD i HDD: Montaż dysków w dedykowanych tackach lub bezpośrednio w obudowie.
• Płyta główna: Instalacja przy użyciu dołączonych śrub dystansowych.
• Karta graficzna: Montaż w slotach rozszerzeń.

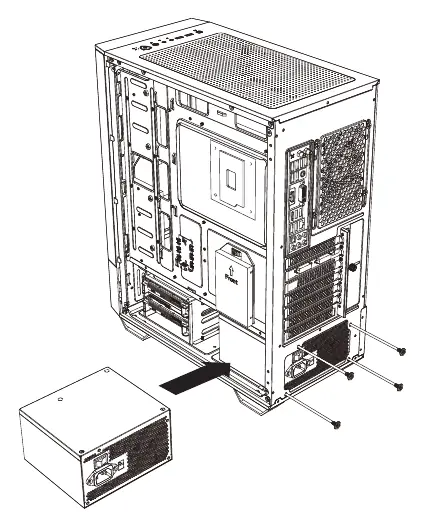

• Zasilacz (PSU): Wsuwanie zasilacza w dolną część obudowy i przykręcenie go do tylnego panelu.

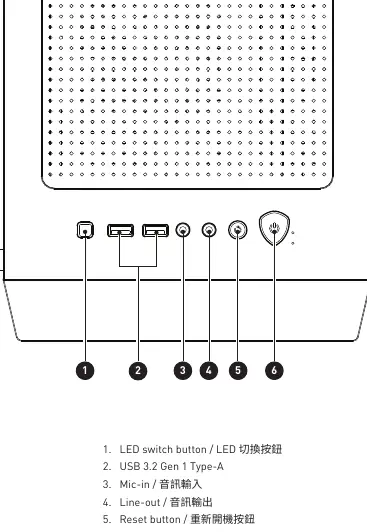

Panel I/O

Panel przedni obudowy zawiera następujące elementy:

• Przycisk LED (do zmiany efektów oświetlenia)
• 2x port USB 3.2 Gen 1 Type-A
• Gniazdo mikrofonowe (Mic-in)
• Gniazdo słuchawkowe (Line-out)
• Przycisk Reset
• Przycisk zasilania (Power)

Kontroler ARGB

Modele MAG FORGE 111R i 112R wyposażone są w kontroler ARGB. Sterowanie oświetleniem odbywa się za pomocą przycisku LED na panelu przednim:

• Krótkie naciśnięcie: Zmiana efektu świetlnego (dostępnych 26 trybów).
• Przytrzymanie przez 3 sekundy: Przełączenie w tryb synchronizacji z płytą główną (Mystic Light). Dioda mignie raz na biało.
• Przytrzymanie przez 6 sekund: Wyłączenie oświetlenia LED.

Uwaga: Kontroler obsługuje maksymalnie 10 urządzeń MSI lub 6 urządzeń innych producentów. Łączna liczba diod LED nie powinna przekraczać 128 sztuk.
