Instrukcja obsługi obudowy komputerowej Corsair 110R
Szybki przewodnik po montażu obudowy Corsair 110R. Dowiedz się, jak zainstalować płytę główną, dyski, zasilacz oraz jak poprawnie podłączyć złącza przedniego panelu I/O.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu podzespołów w obudowie Corsair 110R. W przypadku otrzymania uszkodzonego produktu lub awarii wentylatora, należy skontaktować się z pomocą techniczną poprzez stronę support.corsair.com w celu zgłoszenia reklamacji (RMA).
Specyfikacja techniczna
- Wymiary: 418mm (długość) x 210mm (szerokość) x 480mm (wysokość)
- Maksymalna długość karty graficznej (GPU): 330mm
- Maksymalna wysokość chłodzenia procesora (CPU): 160mm
- Maksymalna długość zasilacza (PSU): 180mm
- Miejsca na wentylatory: Przód (3x120mm lub 2x140mm), Góra (1x120mm lub 1x140mm), Tył (1x120mm)
- Kompatybilność radiatorów: Przód (360mm/280mm), Góra (140mm/120mm), Tył (120mm)
Zawartość zestawu akcesoriów
W zestawie znajdują się:
- Śruby do wentylatorów (krótkie)
- Śruby do płyty głównej i dysków twardych
- Śruby do napędów optycznych i dysków SSD
- Śruby dystansowe do płyty głównej
- Podkładki
- Opaski zaciskowe do przewodów

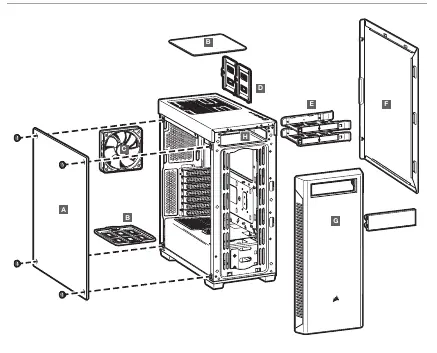

Budowa obudowy
Obudowa składa się z następujących elementów:
- Panel boczny z hartowanego szkła
- Filtry przeciwkurzowe
- Wentylator 120mm
- Tace na dyski SSD i HDD
- Panel przedni (bezel)
- Kieszeń na napęd optyczny (ODD)
Instrukcja montażu
- Demontaż paneli: Odkręć śruby mocujące panele boczne, aby uzyskać dostęp do wnętrza obudowy.
- Płyta główna: Zainstaluj płytę główną wewnątrz obudowy, używając odpowiednich śrub dystansowych.
- Dyski twarde i SSD: Zamontuj dyski HDD w dedykowanych tacach lub dyski SSD w odpowiednich uchwytach.
- Zasilacz (PSU): Wsuń zasilacz w dolną część obudowy i przykręć go.
- Karty PCI-e: Zainstaluj karty rozszerzeń w slotach PCI-e na płycie głównej.
Podłączenie przedniego panelu I/O
Podłącz kable z przedniego panelu do odpowiednich złączy na płycie głównej:
- USB 3.0
- HD Audio
- Reset SW
- Power SW
- Power LED + / Power LED -
Uwaga: Polaryzacja ma znaczenie tylko w przypadku złączy LED, nie ma znaczenia dla przycisków zasilania i resetu.
Często zadawane pytania
W przypadku pytań dotyczących polaryzacji złączy panelu I/O, pamiętaj, że tylko złącza LED wymagają zachowania biegunowości. Wszelkie uszkodzenia mechaniczne lub awarie wentylatorów należy zgłaszać przez oficjalny portal wsparcia Corsair.
Oficjalne zasoby z instrukcji
Informacje o producencie
Corsair
Praktyczna pomoc
Typowe problemy
Uszkodzona obudowa lub niedziałający wentylator
Skontaktuj się przez stronę support.corsair.com i złóż wniosek RMA w celu wymiany części.
Podłączenie przycisków zasilania i resetu
Biegunowość nie ma znaczenia dla przycisków Power SW i Reset SW. Jest istotna tylko dla złączy LED.
Przed użyciem
- Sprawdź zawartość zestawu akcesoriów (śruby, podkładki, opaski).
- Upewnij się, że płyta główna mieści się w wymiarach obudowy (ITX, MATX, ATX).
- Zaplanuj rozmieszczenie wentylatorów i radiatorów zgodnie ze specyfikacją.
- Przygotuj śrubokręt krzyżakowy do montażu podzespołów.
Parametry w praktyce
- Maksymalna długość GPU
- 330mm - ograniczenie długości karty graficznej.
- Maksymalna wysokość CPU
- 160mm - ograniczenie wysokości chłodzenia procesora.
- Maksymalna długość PSU
- 180mm - ograniczenie długości zasilacza.
Ilustracje i schematy
- Schemat podłączenia złączy I/O pokazuje poprawne wpięcie kabli USB 3.0, HD Audio, Reset SW, Power SW oraz Power LED.
- Rysunki montażowe pokazują demontaż paneli bocznych i przedniego panelu.
Zgodność modelu
- Obsługuje radiatory do 360mm z przodu.
- Obsługuje płyty główne w formatach ITX, MATX, ATX.
