Instrukcja obsługi karty rozszerzeń Akasa 10Gbps USB 3.2 Gen 2 PCIe (AK-PCCU3-09)
Dowiedz się, jak zainstalować i skonfigurować kartę rozszerzeń Akasa AK-PCCU3-09. Instrukcja zawiera kroki instalacji sterowników, opis złączy oraz ważne ostrzeżenia dotyczące zasilania SATA.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Karta rozszerzeń Akasa AK-PCCU3-09 umożliwia rozbudowę komputera stacjonarnego o szybkie porty USB 3.2 Gen 2 (Type-A i Type-C). Urządzenie wymaga wolnego slotu PCIe (x4, x8 lub x16) oraz podłączenia dodatkowego zasilania SATA z zasilacza komputera, aby zapewnić stabilną pracę portów USB.
Budowa karty
Karta posiada następujące elementy:
- Type-A x 3: Trzy porty USB typu A obsługujące transfer danych do 10Gbps.
- Type-C x 2: Dwa porty USB typu C obsługujące transfer danych do 10Gbps.
- PCIe bus connector: Złącze magistrali PCI Express (kompatybilne ze slotami x4, x8 i x16).
- SATA 15-pin connector: Złącze zasilania, które musi zostać podłączone do zasilacza w celu zapewnienia dodatkowej mocy dla portów USB.
Instalacja sterowników
Dla systemu Windows 7 (32/64 bit) należy wykonać następujące kroki:
- Wejdź na stronę internetową http://www.akasa.com.tw.
- Wyszukaj model AK-PCCU3-09 i pobierz odpowiednie sterowniki.
- Uruchom plik Setup.exe.
- Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby zakończyć instalację.
Po instalacji warto zweryfikować poprawność działania w Menedżerze urządzeń. W sekcji Kontrolery uniwersalnej magistrali szeregowej powinna pojawić się pozycja ASMedia USB3.1 eXtensible Host Controller.
Ważne ostrzeżenia

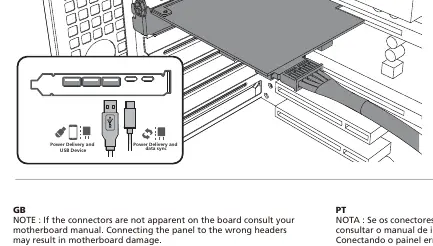

Jeśli złącza na karcie nie są widoczne lub nie masz pewności co do podłączenia, skonsultuj się z instrukcją obsługi płyty głównej. Podłączenie panelu do niewłaściwych złączy na płycie głównej może spowodować jej uszkodzenie.
Dane techniczne
- Interfejs: PCI Express Gen 3.
- Szybkość transmisji danych: 10Gbps (USB 3.2 Gen 2), 5Gbps (USB 3.2 Gen 1 / USB 3.0), 480Mbps (USB 2.0).
- Kompatybilność systemowa: Windows 7/8.x/10, Mac OS 10.10 lub nowszy, Linux 3.5 lub nowszy.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Karta nie działa lub porty USB nie są wykrywane.
Upewnij się, że złącze zasilania SATA (15-pin) jest poprawnie podłączone do zasilacza komputera.
System nie rozpoznaje karty po instalacji.
Sprawdź w Menedżerze urządzeń, czy sterownik 'ASMedia USB3.1 eXtensible Host Controller' jest widoczny i czy nie posiada żółtego wykrzyknika.
Przed użyciem
- Sprawdź, czy na płycie głównej dostępny jest wolny slot PCIe x4, x8 lub x16.
- Upewnij się, że masz wolną wtyczkę zasilania SATA od zasilacza.
- Pobierz najnowsze sterowniki ze strony producenta przed montażem fizycznym.
- Wyłącz komputer i odłącz zasilanie przed instalacją karty w slocie.
Parametry w praktyce
- USB 3.2 Gen 2
- Standard portów USB oferujący maksymalną prędkość transferu danych do 10Gbps.
Ilustracje i schematy
- ① Type-A x 3: Porty USB typu A.
- ② Type-C x 2: Porty USB typu C.
- ③ PCIe bus connector: Złącze do płyty głównej.
- ④ SATA 15-pin connector: Złącze zasilania.
Zgodność modelu
- Wymaga systemu Windows 7, 8.x, 10, Mac OS 10.10+ lub Linux 3.5+.
- Karta wymaga fizycznego slotu PCIe x4, x8 lub x16.
