Instrukcja obsługi zasilacza Cougar GEX 1050

Najważniejsze informacje z instrukcji

Zasilacz Cougar GEX 1050 to jednostka zasilająca z certyfikatem 80-Plus Gold, zaprojektowana do wydajnej pracy w komputerach PC. Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia komponentów oraz obsługi urządzenia. Przed przystąpieniem do instalacji upewnij się, że zasilacz jest wyłączony (przełącznik w pozycji 0) i odłączony od sieci elektrycznej.

Instalacja zasilacza

Do montażu wymagany jest śrubokręt. Proces instalacji obejmuje następujące kroki:

• Umieść zasilacz w obudowie komputera i przykręć go za pomocą dołączonych śrub.
• Podłącz kabel zasilający do zasilacza, a następnie do gniazdka elektrycznego.
• Podłącz kable zasilające do płyty głównej (złącze 24/20 pin oraz 8 pin).
• Podłącz pozostałe komponenty, takie jak dyski twarde oraz karty graficzne, używając odpowiednich kabli z zestawu.
• Po upewnieniu się, że wszystkie połączenia są poprawne, włącz zasilacz przełącznikiem i uruchom komputer.

Funkcje zabezpieczeń

Zasilacz wyposażony jest w szereg zabezpieczeń chroniących podzespoły komputera:

• OVP (Overvoltage Protection): Chroni przed zbyt wysokim napięciem na liniach wyjściowych.
• SCP (Short-circuit Protection): Zabezpieczenie przeciwzwarciowe.
• OPP (Overload Protection): Chroni przed przeciążeniem zasilacza.
• OCP (Overcurrent Protection): Zabezpieczenie nadprądowe.
• OTP (Over Temperature Protection): Chroni przed przegrzaniem.
• UVP (Under Voltage Protection): Chroni przed zbyt niskim napięciem.

Rozwiązywanie problemów

Jeśli po instalacji komputer nie uruchamia się, wykonaj następujące czynności:

• Sprawdź, czy kabel zasilający jest poprawnie wpięty do gniazdka ściennego oraz do zasilacza.
• Upewnij się, że przełącznik zasilania znajduje się w pozycji włączonej.
• Sprawdź, czy wszystkie kable wewnętrzne są prawidłowo i stabilnie podłączone do płyty głównej oraz komponentów.
• Jeśli problem nadal występuje, sprawdź, czy gniazdko elektryczne dostarcza prąd.

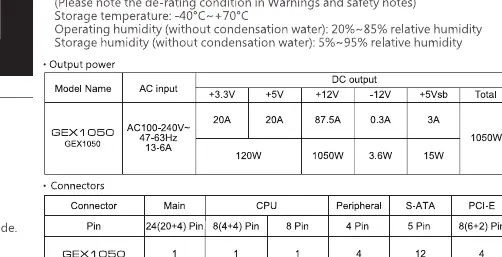

Specyfikacja techniczna

Zasilacz pracuje w zakresie napięć 100-240V przy częstotliwości 47-63Hz. Temperatura pracy urządzenia wynosi od +10 stopni C do +40 stopni C. Zasilacz posiada w pełni modularne okablowanie, co pozwala na lepszą organizację przewodów wewnątrz obudowy.
