Instrukcja obsługi zasilacza Thermaltake Toughpower SFX 1000W/850W/750W Platinum
Szybki przewodnik po instalacji i obsłudze zasilaczy Thermaltake Toughpower SFX Platinum (1000W, 850W, 750W). Dowiedz się, jak poprawnie zamontować zasilacz, podłączyć kable i korzystać z funkcji Smart Zero Fan.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zasilacz Thermaltake Toughpower SFX Platinum jest przeznaczony do obudów typu Mini ITX. Przed przystąpieniem do instalacji należy upewnić się, że zasilacz jest odłączony od źródła zasilania. Używaj wyłącznie oryginalnych kabli modułowych dostarczonych przez Thermaltake; stosowanie kabli innych producentów może spowodować uszkodzenie systemu i utratę gwarancji. Nie otwieraj obudowy zasilacza, gdyż grozi to porażeniem prądem.
Instalacja zasilacza
- Demontaż: Odłącz przewód zasilający AC od gniazdka i odłącz wszystkie kable zasilające od podzespołów komputera. Wymontuj stary zasilacz zgodnie z instrukcją obudowy.
- Montaż: Zainstaluj zasilacz SFX w kompatybilnej obudowie Mini ITX za pomocą czterech dostarczonych śrub. Jeśli obudowa wymaga adaptera SFX-ATX, najpierw zamontuj adapter do obudowy, a następnie przykręć zasilacz.
- Podłączenie: Podłącz główny kabel 24-pin (lub 20-pin) do płyty głównej oraz kabel 8-pin +12V (EPS12V). Jeśli płyta wymaga tylko 4-pinowego złącza CPU, rozdziel kabel 4+4 pin.
- Urządzenia peryferyjne: Podłącz kable PCI-Express do kart graficznych oraz kable SATA do dysków i innych urządzeń.
- Uruchomienie: Podłącz kabel zasilający AC, ustaw przełącznik I/O w pozycji "I" (ON).
Funkcja Smart Zero Fan
Zasilacz wyposażony jest w funkcję Smart Zero Fan. Wentylator uruchamia się automatycznie dopiero po osiągnięciu określonej temperatury. Brak pracy wentylatora przy niskim obciążeniu komputera jest zjawiskiem normalnym i nie oznacza awarii.
Rozwiązywanie problemów
Jeśli zasilacz nie działa, sprawdź:
- Czy przewód zasilający jest poprawnie podłączony do gniazdka i zasilacza.
- Czy przełącznik I/O na zasilaczu znajduje się w pozycji "I".
- Czy wszystkie kable są prawidłowo wpięte do podzespołów.
- Jeśli używasz zasilacza awaryjnego (UPS), czy jest on włączony i naładowany.
Informacje o producencie
Thermaltake
Praktyczna pomoc
Typowe problemy
Zasilacz nie uruchamia się
Sprawdź połączenie kabla zasilającego, pozycję przełącznika I/O oraz czy wszystkie kable wewnątrz obudowy są dociśnięte.
Wentylator nie obraca się
To normalne zachowanie funkcji Smart Zero Fan przy niskim obciążeniu. Wentylator włączy się automatycznie po wzroście temperatury.
Przed użyciem
- Upewnij się, że zasilacz jest odłączony od prądu przed instalacją.
- Używaj tylko oryginalnych kabli modułowych Thermaltake.
- Sprawdź kompatybilność obudowy (wymagany format SFX lub adapter SFX-ATX).
- Upewnij się, że wszystkie złącza są wpięte do końca.
Parametry w praktyce
- Smart Zero Fan
- Tryb pracy wentylatora, w którym pozostaje on wyłączony przy niskim obciążeniu dla ciszy.
- EPS12V (4+4 pin)
- Złącze zasilania procesora na płycie głównej.
Ilustracje i schematy

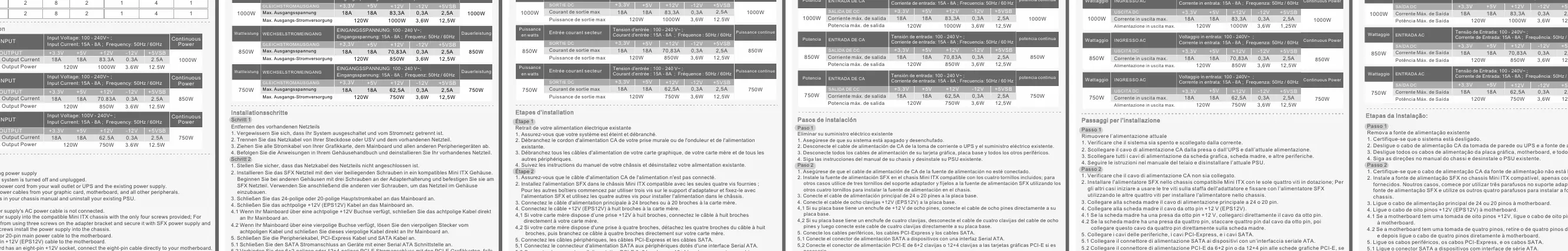

- Tabela kabli wskazuje liczbę dostępnych złączy dla modeli 1000W, 850W i 750W.

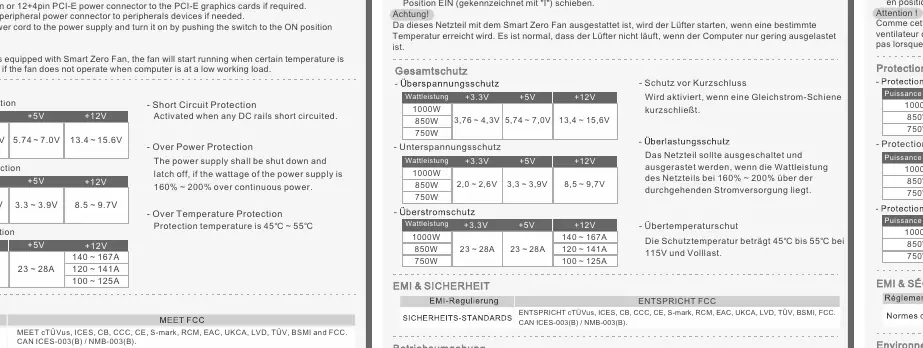

- Schemat instalacji pokazuje kolejność podłączania kabli do płyty głównej i urządzeń.
Zgodność modelu
- Zasilacz jest w formacie SFX.
- Wymaga adaptera SFX-ATX w przypadku montażu w niektórych obudowach ATX.
