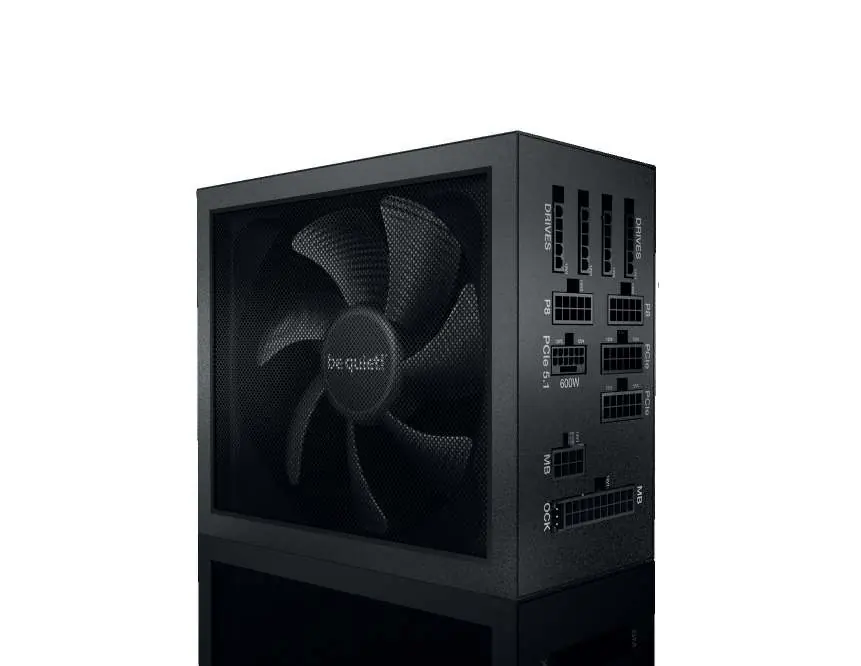

Instrukcja obsługi zasilacza be quiet! Dark Power 13
Szybki przewodnik po zasilaczu be quiet! Dark Power 13 zawierający instrukcje instalacji, funkcje bezpieczeństwa, rozwiązywanie problemów oraz specyfikację techniczną.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy zasilaczy z serii be quiet! Dark Power 13. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznej instalacji, obsługi funkcji Overclocking Key oraz rozwiązywania typowych problemów technicznych. Przed przystąpieniem do montażu należy upewnić się, że zasilacz jest odłączony od źródła prądu.
Instalacja nowego zasilacza
- Odłącz komputer od wszelkich źródeł zasilania.
- Wymontuj stary zasilacz, odłączając wszystkie kable od płyty głównej i komponentów.
- Umieść nowy zasilacz w obudowie i przykręć go czterema dołączonymi śrubami.
- Podłącz złącze 20/24-pin do płyty głównej.
- Podłącz złącze 12V-P4 lub P8 do gniazda procesora na płycie głównej.
Funkcja Overclocking Key
Funkcja ta łączy poszczególne linie 12V w jedną mocną linię 12V. Można ją aktywować na stałe za pomocą dołączonej zworki (jumper) bezpośrednio na zasilaczu lub tymczasowo za pomocą przełącznika na dołączonej zaślepce slotu. Ważne: Przełączanie funkcji Overclocking Key może odbywać się wyłącznie przy wyłączonym zasilaczu.
Funkcje bezpieczeństwa
Zasilacz wyposażony jest w szereg zabezpieczeń chroniących system przed uszkodzeniem:
- OCP (Zabezpieczenie nadprądowe)
- UVP (Zabezpieczenie podnapięciowe)
- OVP (Ochrona przepięciowa)
- SCP (Zabezpieczenie zwarciowe)
- OTP (Zabezpieczenie temperaturowe)
- OPP (Zabezpieczenie przeciążeniowe)
Rozwiązywanie problemów
Jeśli system nie uruchamia się lub często zawiesza po instalacji nowej karty graficznej, może to oznaczać, że zasilacz jest niewystarczająco wydajny dla danego zestawu. W takim przypadku należy skorzystać z kalkulatora PSU dostępnego na stronie bequiet.com. Należy również sprawdzić, czy wszystkie kable są poprawnie podłączone.
Konserwacja
Zasilacz należy czyścić wyłącznie z zewnątrz za pomocą suchej szmatki. Nie wolno używać wilgotnych ścierek ani środków czyszczących. Przed ponownym uruchomieniem po czyszczeniu lub przeniesieniu w inne miejsce, należy odczekać godzinę, aby urządzenie osiągnęło temperaturę pokojową i uniknąć kondensacji wilgoci.
Oficjalne zasoby z instrukcji
Informacje o producencie
be quiet!
Praktyczna pomoc
Typowe problemy
Napięcia wyświetlane w BIOS/UEFI są zbyt niskie lub wysokie.
Jest to zazwyczaj wynik niedokładnych pomiarów przez płytę główną i nie oznacza awarii zasilacza.
Komputer nie uruchamia się lub zawiesza po instalacji nowej karty graficznej.
Zasilacz może być zbyt słaby dla nowej karty. Sprawdź wymagania mocy za pomocą kalkulatora PSU na stronie bequiet.com.
Zasilacz nie włącza się.
Sprawdź poprawność podłączenia kabla zasilającego oraz czy przełącznik zasilania jest w pozycji 'I'. Upewnij się, że kabel włącznika obudowy jest poprawnie podłączony do płyty głównej.
Przed użyciem
- Używaj wyłącznie oryginalnych kabli be quiet! dostarczonych w zestawie.
- Upewnij się, że komputer nie znajduje się w pobliżu źródeł ciepła.
- Zapewnij odpowiednią wentylację obudowy komputera.
- Przed pierwszym użyciem pozwól zasilaczowi ogrzać się do temperatury pokojowej przez godzinę.
- Podłącz zasilacz bezpośrednio do gniazdka ściennego, unikaj listew zasilających.
Parametry w praktyce
- Overclocking Key
- Funkcja łącząca linie 12V w jedną linię dla zwiększenia stabilności przy wysokim obciążeniu.
- Temperatura pracy
- Zasilacz jest zaprojektowany do pracy w zakresie 0°C do 40°C.
Ilustracje i schematy
- Schemat połączeń PCI-E pokazuje optymalne rozłożenie obciążenia na liniach 12V.
- Rysunki wymiarów (150mm x 175mm x 86mm) pomagają w weryfikacji kompatybilności z obudową.

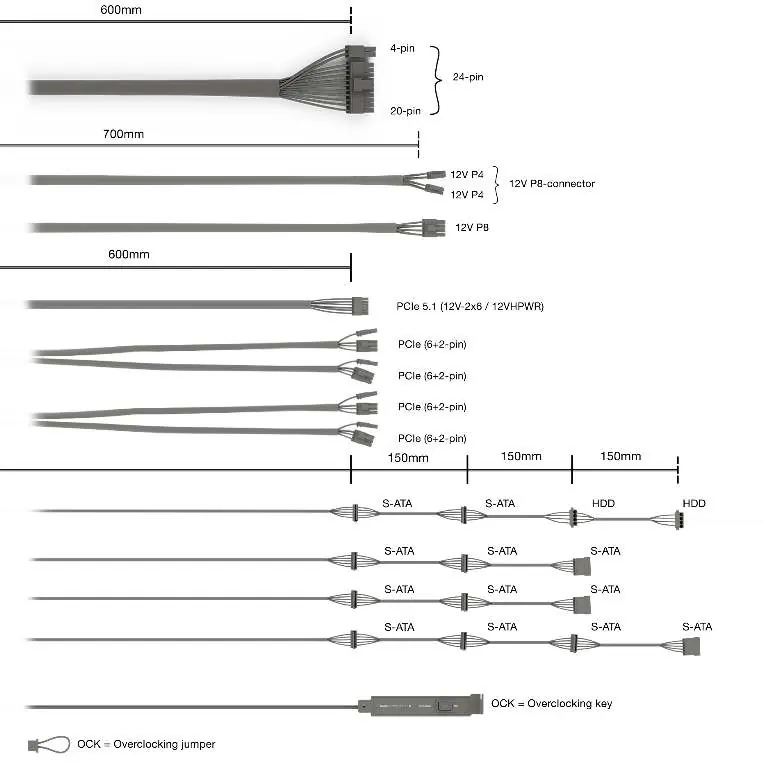

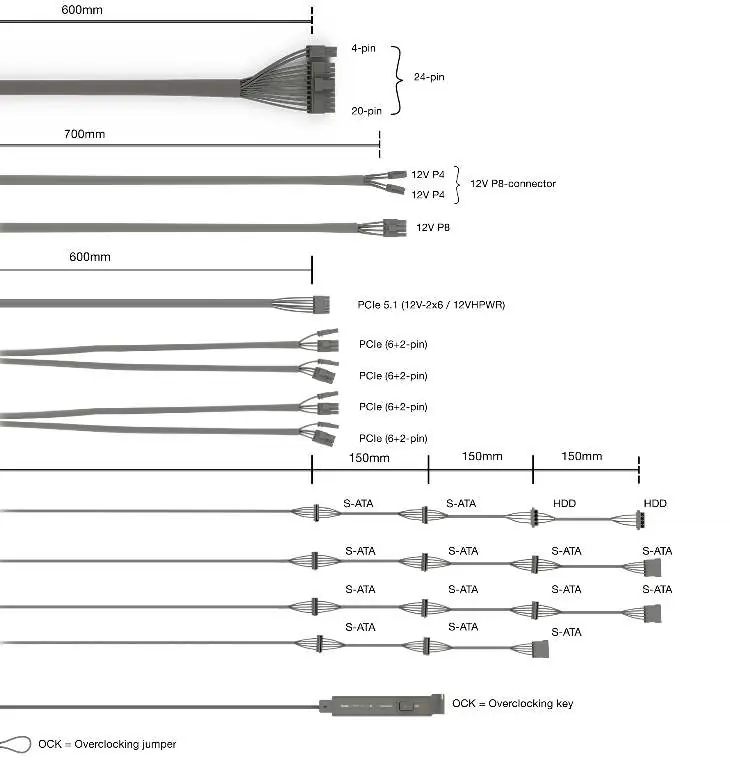

- Ilustracje kabli wskazują długości przewodów oraz typy złączy (24-pin, 12V P8, PCIe 5.1, S-ATA).
Zgodność modelu
- Zgodny z Intel ATX12V Version 3.1.
- Zgodny z PCIe 5.1.
- Obsługuje płyty główne E-ATX Server Dual.
- Zgodny z wytycznymi Energy Star 8.0 oraz ErP.
