Instrukcja obsługi zasilacza Thermaltake Toughpower GF A3 Snow 1050W / 850W
Szybki przewodnik po instalacji i obsłudze zasilacza Thermaltake Toughpower GF A3 Snow 1050W / 850W. Dowiedz się, jak poprawnie podłączyć kable, zainstalować jednostkę w obudowie oraz rozwiązywać typowe problemy z zasilaniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy zasilaczy z serii Thermaltake Toughpower GF A3 Snow (modele 1050W oraz 850W). Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, podłączania okablowania modularnego oraz rozwiązywania podstawowych problemów technicznych. Zasilacz wyposażony jest w tryb Smart Zero Fan, który minimalizuje hałas przy niskim obciążeniu.
Ostrzeżenia i środki ostrożności
- Nie odłączaj kabla zasilającego AC, gdy zasilacz jest w użyciu, aby uniknąć uszkodzenia komponentów.
- Nie używaj zasilacza w środowisku o wysokiej wilgotności lub temperaturze.
- Wewnątrz zasilacza występuje wysokie napięcie. Nie otwieraj obudowy; naprawy może dokonywać tylko autoryzowany serwis.
- Używaj wyłącznie oryginalnych kabli modularnych Thermaltake. Kable innych producentów mogą być niekompatybilne i spowodować poważne uszkodzenia systemu oraz utratę gwarancji.
Instalacja zasilacza
Krok 1: Demontaż starego zasilacza
- Upewnij się, że system jest wyłączony i odłączony od zasilania.
- Odłącz kabel zasilający AC od gniazdka ściennego lub UPS oraz od zasilacza.
- Odłącz wszystkie kable zasilające od karty graficznej, płyty głównej i innych urządzeń peryferyjnych.
- Postępuj zgodnie z instrukcją obudowy, aby wymontować stary zasilacz.
Krok 2: Montaż nowego zasilacza
- Upewnij się, że kabel zasilający AC nie jest podłączony.
- Zainstaluj zasilacz w obudowie, używając dostarczonych śrub.
- Podłącz 24-pinowy lub 20-pinowy główny kabel zasilający do płyty głównej.
- Podłącz 8-pinowy kabel +12V (EPS12V) do płyty głównej. Jeśli płyta wymaga 4-pinowego złącza, odłącz odpowiednią część kabla 4+4 pin.
- Podłącz kable urządzeń peryferyjnych, PCI-Express oraz SATA zgodnie z potrzebami urządzeń.
- Podłącz kabel zasilający AC do zasilacza i włącz go, ustawiając przełącznik w pozycji ON (oznaczonej jako I).
Tryb Smart Zero Fan
Gdy tryb Smart Zero Fan jest włączony, wentylator nie będzie się obracał, dopóki obciążenie zasilacza nie przekroczy około 30%. Jest to normalne zachowanie przy niskim obciążeniu komputera i służy redukcji hałasu.
Rozwiązywanie problemów
Jeśli zasilacz nie działa prawidłowo, przed zgłoszeniem do serwisu sprawdź:
- Czy kabel zasilający jest poprawnie podłączony do gniazdka i zasilacza.
- Czy przełącznik I/O na zasilaczu znajduje się w pozycji I.
- Czy wszystkie złącza zasilania są poprawnie wpięte do podzespołów.
- Jeśli używasz UPS, czy jest on włączony i podłączony do źródła prądu.
Informacje o producencie
Thermaltake
Praktyczna pomoc
Typowe problemy
Zasilacz nie uruchamia się.
Sprawdź, czy kabel zasilający jest dobrze wpięty, czy przełącznik zasilacza jest w pozycji 'I' oraz czy wszystkie kable wewnątrz obudowy są poprawnie podłączone.
Wentylator nie obraca się.
Jeśli włączony jest tryb Smart Zero Fan, wentylator pozostanie wyłączony przy niskim obciążeniu (poniżej 30%). Jest to normalne działanie.
Przed użyciem
- Upewnij się, że system jest całkowicie wyłączony i odłączony od prądu.
- Sprawdź, czy posiadasz wszystkie niezbędne kable modularne.
- Upewnij się, że używasz tylko oryginalnych kabli Thermaltake.
- Sprawdź, czy obudowa komputera jest przygotowana do montażu zasilacza.
Parametry w praktyce
- Smart Zero Fan
- Funkcja redukcji hałasu; wentylator nie pracuje przy niskim obciążeniu (poniżej 30%).
- 24-pin / 20-pin
- Główne złącze zasilania płyty głównej.
- EPS12V (4+4 pin)
- Złącze zasilania procesora (CPU).
Ilustracje i schematy

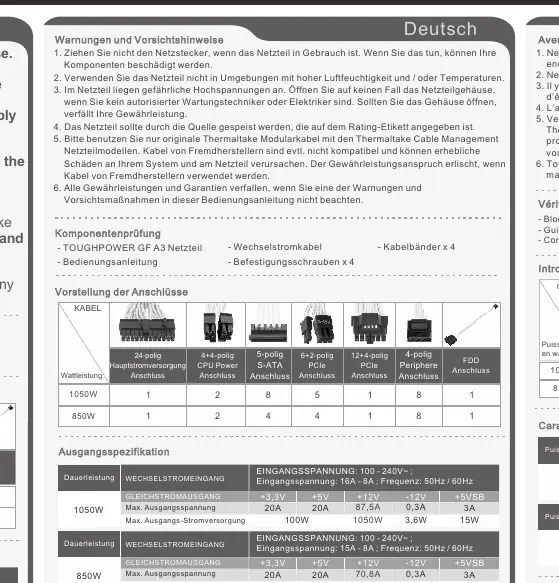

- Instrukcja zawiera tabelę złączy, która wskazuje liczbę dostępnych kabli dla modeli 1050W i 850W.

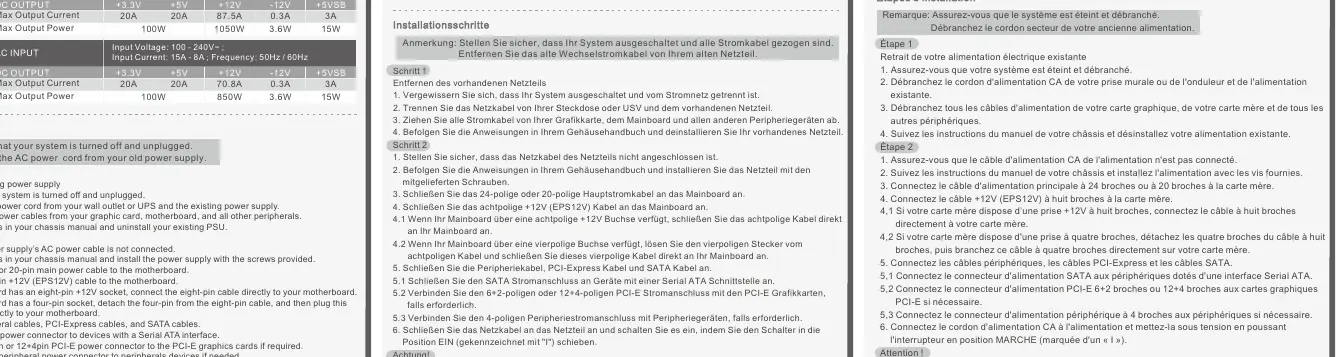

- Schemat instalacji pokazuje kolejność podłączania kabli do płyty głównej i urządzeń peryferyjnych.
Zgodność modelu
- Zasilacz wymaga zasilania zgodnego z etykietą znamionową (100-240V).
- Nie używaj kabli innych producentów – grozi to uszkodzeniem sprzętu i utratą gwarancji.
