Instrukcja obsługi protokołu Delta PCS 125kW/100kW

Szybki przewodnik po protokole komunikacyjnym Modbus RTU dla systemów Delta PCS 125kW/100kW. Zawiera informacje o architekturze systemu, konfiguracji trybów pracy, ustawieniach sieciowych oraz procedurach operacyjnych.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat architektury systemu (Figure 2-1) Strona 9 Diagram maszyny stanów (Figure 3-1) Strona 11 Sekwencja operacyjna dla trybu Grid-Tie (Table 13) Strona 32 Wykres funkcji Volt-Var Strona 40

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi instrukcję obsługi protokołu komunikacyjnego dla systemów Delta PCS 125kW/100kW. Instrukcja skupia się na operacjach wykonywanych za pośrednictwem komunikacji Modbus RTU. Przed przystąpieniem do konfiguracji należy upewnić się, że system jest w stanie S1 (Standby) lub S4 (Fault), ponieważ tylko w tych stanach możliwe jest wprowadzanie zmian w ustawieniach.

Architektura systemu

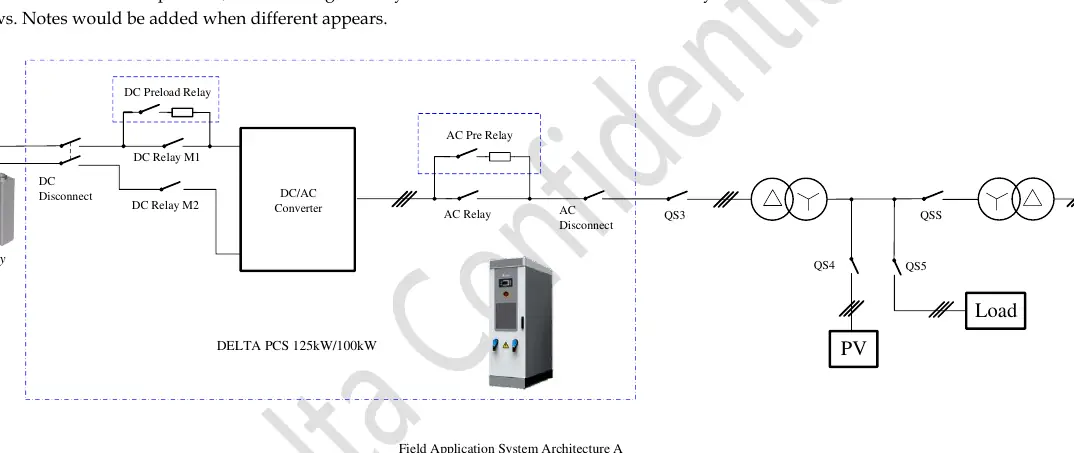

System PCS składa się z wyłączników DC i AC, które można monitorować poprzez rejestry systemowe. Rysunek 2-1 przedstawia ogólną architekturę systemu, w tym przekaźniki DC (M1, M2, Pre-load) oraz przekaźniki AC (Main, Pre-load), które są kluczowe dla bezpiecznego uruchomienia i pracy urządzenia.

Schemat architektury systemu (Figure 2-1)
Schemat architektury systemu (Figure 2-1)

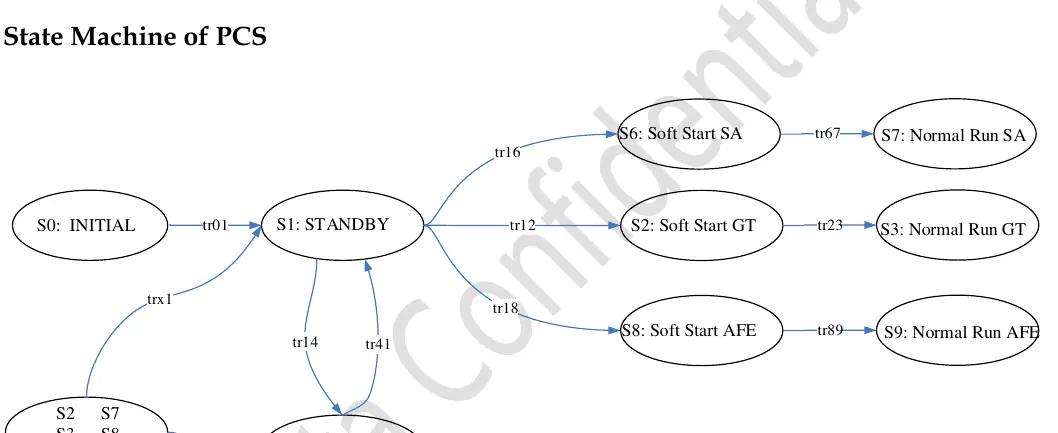

Maszyna stanów PCS

System operuje w oparciu o maszynę stanów (S0-S9):

Diagram maszyny stanów (Figure 3-1)
Diagram maszyny stanów (Figure 3-1)
  • S0 (Initial): Inicjalizacja sprzętu i oprogramowania.
  • S1 (Standby): Stan gotowości, oczekiwanie na konfigurację lub komendy.
  • S2/S6/S8 (Soft Start): Fazy miękkiego startu dla różnych trybów pracy (GT, SA, AFE).
  • S3/S7/S9 (Normal Run): Normalna praca w trybach Grid-Tie, Standalone lub AFE.
  • S4 (Fault): Stan awaryjny po wykryciu błędu.

Konfiguracja systemu

Konfiguracja powinna odbywać się w następującej kolejności:

  1. Komunikacja: Ustawienie ID RS485, baudrate, parzystości i bitów stopu (Rejestry 1200-1204).
  2. Infrastruktura: Liczba jednostek PCS, typ baterii, liczba banków i racków (Rejestry 109F-10A3).
  3. Tryb pracy: Wybór trybu (Grid-tie, Standalone, AFE) za pomocą rejestrów 1005, 1081, 1082.

Normalna praca

Instrukcja szczegółowo opisuje sekwencje operacyjne dla:

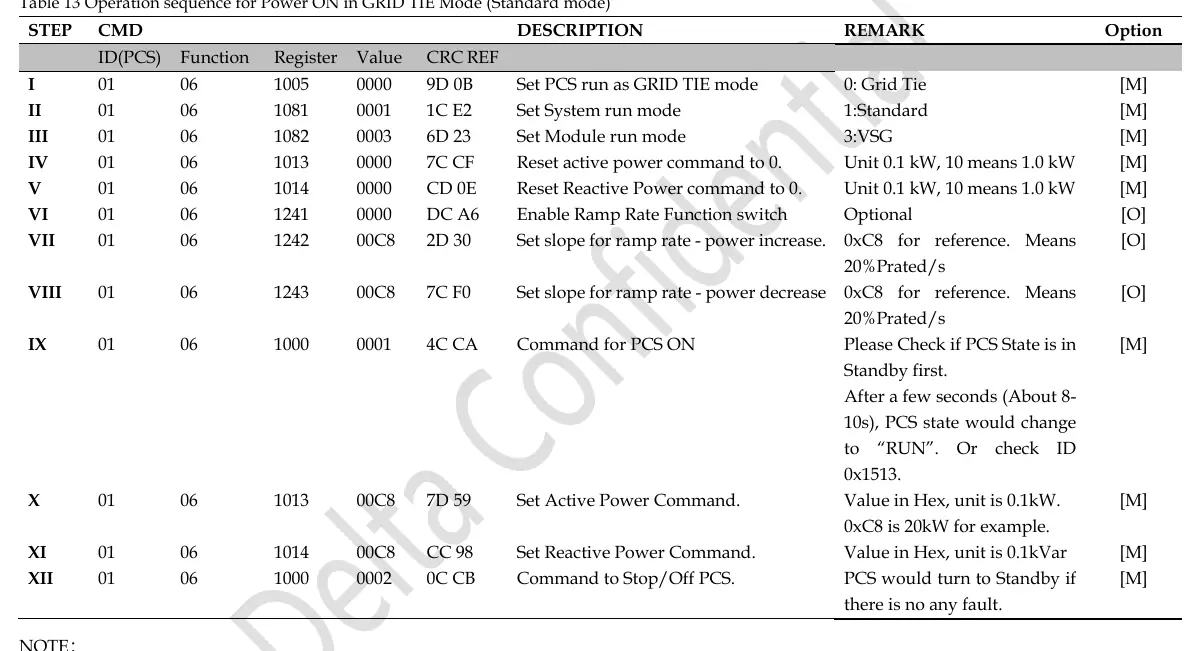

Sekwencja operacyjna dla trybu Grid-Tie (Table 13)
Sekwencja operacyjna dla trybu Grid-Tie (Table 13)
  • Grid-Tie Mode: Standardowa praca z siecią.
  • Standalone (SA) Mode: Praca wyspowa.
  • AFE Mode: Praca z aktywnym front-endem.

Dla każdego trybu zdefiniowano konkretne kroki (STEP I-XII) z odpowiednimi wartościami rejestrów, które należy zapisać w systemie, aby uruchomić PCS.

Ustawienia Grid Code

System pozwala na konfigurację parametrów sieciowych (Grid Code) w zależności od regionu (np. AS4777.2A, VDE4110, G99). Wybór odpowiedniego kodu odbywa się poprzez rejestr 0x10DE.

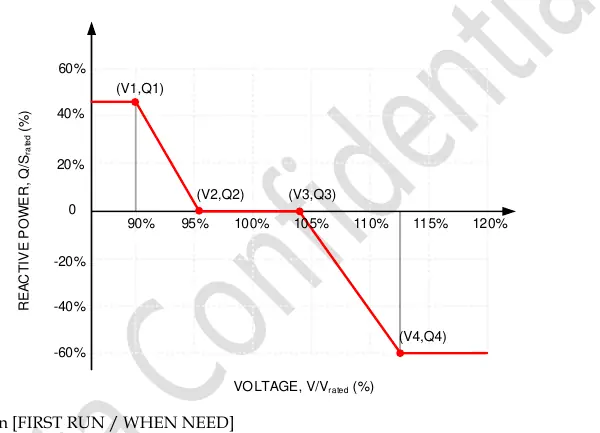

Wykres funkcji Volt-Var
Wykres funkcji Volt-Var

Rozwiązywanie problemów i logi

W przypadku wystąpienia awarii, system zapisuje logi błędów. Użytkownik może odczytać historię błędów, korzystając z rejestrów 101A (preload) oraz 1600-1603 (szczegóły zdarzenia).

Praktyczna pomoc

Typowe problemy

Zmiany ustawień nie są stosowane

Upewnij się, że PCS znajduje się w stanie S1 (Standby) lub S4 (Fault). Zmiany parametrów nie są możliwe podczas pracy.

Błąd komunikacji Modbus

Sprawdź poprawność ustawień ID RS485, baudrate (domyślnie 38400 dla PCS), parzystości i bitów stopu.

PCS nie przechodzi w tryb pracy

Sprawdź, czy SS/Main breaker dla GRID TIE jest zamknięty. Upewnij się, że system nie jest w stanie awaryjnym (Fault).

Przed użyciem

  • Sprawdź, czy komunikacja Modbus RTU jest poprawnie podłączona.
  • Upewnij się, że PCS jest w trybie S1 (Standby) przed zmianą konfiguracji.
  • Potwierdź, że SS/Main breaker dla GRID TIE jest zamknięty (dla trybu grid-tie).
  • Skonfiguruj parametry komunikacji (ID, baudrate) przed innymi ustawieniami.
  • Sprawdź, czy wybrany Grid Code jest zgodny z lokalnymi przepisami.

Ilustracje i schematy

  • Rysunek 2-1 przedstawia architekturę systemu z wyłącznikami DC i AC.
  • Rysunek 3-1 pokazuje maszynę stanów PCS (S0-S9) i przejścia między nimi.

Zgodność modelu

  • Wymagana konfiguracja Grid Code przed uruchomieniem w danym regionie.
  • Wsparcie dla różnych standardów sieciowych (AS4777, VDE, G99).
  • Wymaga dedykowanego oprogramowania do obsługi protokołu Modbus.
