Instrukcja instalacji systemu magazynowania energii GivEnergy All in One i Giv-Gateway

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji i konserwacji systemu GivEnergy All in One oraz Giv-Gateway. Ważne: Instalacja musi być przeprowadzona wyłącznie przez certyfikowanego instalatora GivEnergy (GivEnergy Approved Installer) zgodnie z przepisami IEE Wiring Regulations. System przechowuje wysokie napięcie nawet po odłączeniu od zasilania.

Zawartość zestawu i rozpakowanie

Przed przystąpieniem do instalacji należy sprawdzić kompletność zestawu oraz stan techniczny urządzeń. W przypadku uszkodzeń lub brakujących elementów należy niezwłocznie skontaktować się z GivEnergy pod numerem 01377 252 874 lub adresem e-mail [email protected].

Wymagania instalacyjne

• System musi być zainstalowany w łatwo dostępnym miejscu, z widocznym wyświetlaczem statusu.
• Ściana musi być wystarczająco wytrzymała, aby utrzymać ciężar urządzenia.
• Urządzenie należy montować pionowo, z przyłączami skierowanymi do dołu.
• Należy zapewnić odpowiednią wentylację; temperatura otoczenia nie może przekraczać 40°C.
• W przypadku instalacji zewnętrznej wymagane jest zadaszenie.
• Należy zachować odpowiednie odstępy wokół urządzenia dla zapewnienia odprowadzania ciepła (szczegóły w sekcji Clearance).

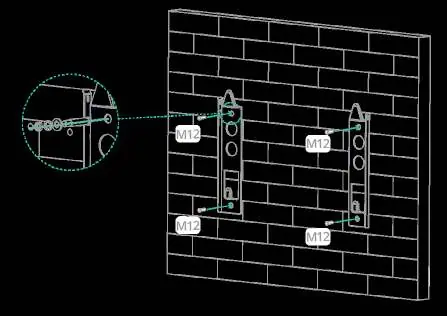

Montaż naścienny

1. Wyznaczyć pozycję otworów montażowych przy użyciu wspornika ściennego.
2. Wywiercić otwory o głębokości co najmniej 75mm.
3. Zamocować wspornik do ściany za pomocą dostarczonych śrub rozporowych.
4. Zawiesić jednostkę All in One na wsporniku, wypoziomować ją za pomocą regulowanych stopek i zabezpieczyć śrubami.

Podłączenia elektryczne i komunikacyjne

Podłączenia muszą być wykonane przez wykwalifikowanego elektryka. Wymagane jest użycie przewodów o odpowiednim przekroju (minimum 6mm² dla All in One). Przewody komunikacyjne muszą być zakończone wtykiem RJ45 (konfiguracja musi być identyczna na obu końcach, kable krosowane nie będą działać).

Uruchomienie i wyłączanie systemu

Procedura uruchomienia:

1. Upewnić się, że wszystkie osłony połączeń są na swoim miejscu.
2. Podłączyć wyłącznik AC i przeprowadzić proces uruchomienia (commissioning) za pomocą portalu lub aplikacji.
3. Włączyć wyłącznik akumulatora (DC MCB).
4. Włączyć akumulator za pomocą przełącznika On/Off.
5. Inwerter uruchomi się automatycznie, gdy napięcie akumulatora przekroczy 270V DC lub gdy Giv-Gateway poda napięcie AC.

Procedura wyłączania:

1. Wyłączyć akumulator przełącznikiem On/Off.
2. Wyłączyć wyłącznik AC (AIO MCB).
3. Wyłączyć wyłącznik akumulatora (DC MCB).
4. Sprawdzić status pracy inwertera i odczekać, aż wszystkie diody zgasną.

Tryby pracy

• Off Peak Charging: Ładowanie akumulatora w godzinach poza szczytem, gdy energia jest tańsza.
• Solar Charging: Priorytetowe ładowanie akumulatora z nadwyżek energii słonecznej.
• Back Up / Island Mode: Zasilanie awaryjne całego domu w przypadku awarii sieci (wymaga podłączenia Giv-Gateway).
• Off Grid Operation: Możliwość zdalnego odłączenia od sieci za pomocą aplikacji.

Konserwacja

Zaleca się przeprowadzanie corocznych przeglądów technicznych. Należy sprawdzać stan kabli, czystość przełączników oraz upewnić się, że górna część urządzenia nie jest zasłonięta. Do czyszczenia nie należy używać agresywnych środków chemicznych.
