Instrukcja instalacji szafy magazynu energii Solplanet ASW 125K

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi szybki przewodnik instalacji szafy magazynu energii Solplanet ASW 125K. Instrukcja obejmuje kluczowe etapy: przygotowanie fundamentu, transport, instalację elektryczną (zasilanie i komunikacja), uziemienie oraz uszczelnianie przeciwpożarowe. Przed przystąpieniem do prac należy bezwzględnie zapoznać się z pełną instrukcją obsługi, która ma pierwszeństwo w przypadku wątpliwości.

Bezpieczeństwo

Prace instalacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie przeszkolenie elektryczne. Uwaga: Baterie generują wysokie napięcie prądu stałego, co grozi porażeniem prądem, pożarem lub śmiercią. Podczas prac należy stosować środki ochrony indywidualnej (odzież izolacyjna, rękawice, gogle, kaski). Zakres temperatur pracy urządzenia wynosi -25°C do 55°C (optymalnie 18°C-28°C).

Przegląd komponentów

Szafa zawiera m.in. konwerter magazynu energii (PCS), ograniczniki przepięć (SPD), jednostkę chłodzenia cieczą, moduły bateryjne oraz systemy sterowania (EMS). Pełna lista komponentów znajduje się na schemacie w sekcji przeglądu urządzenia.

Montaż

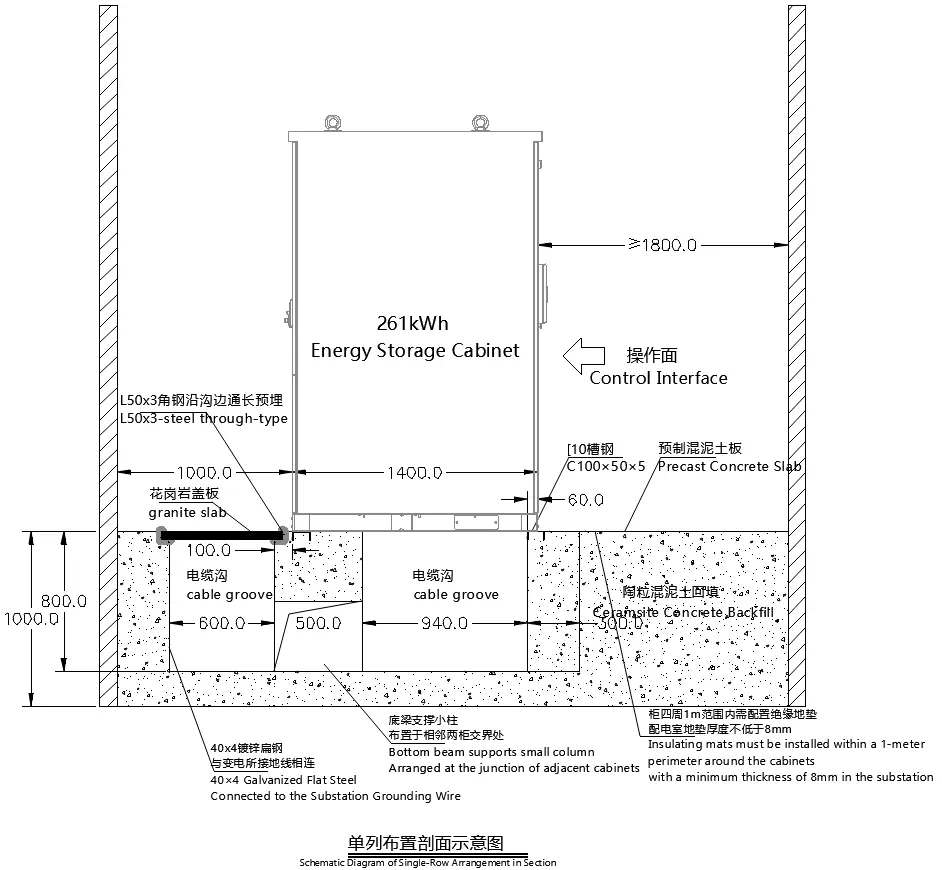

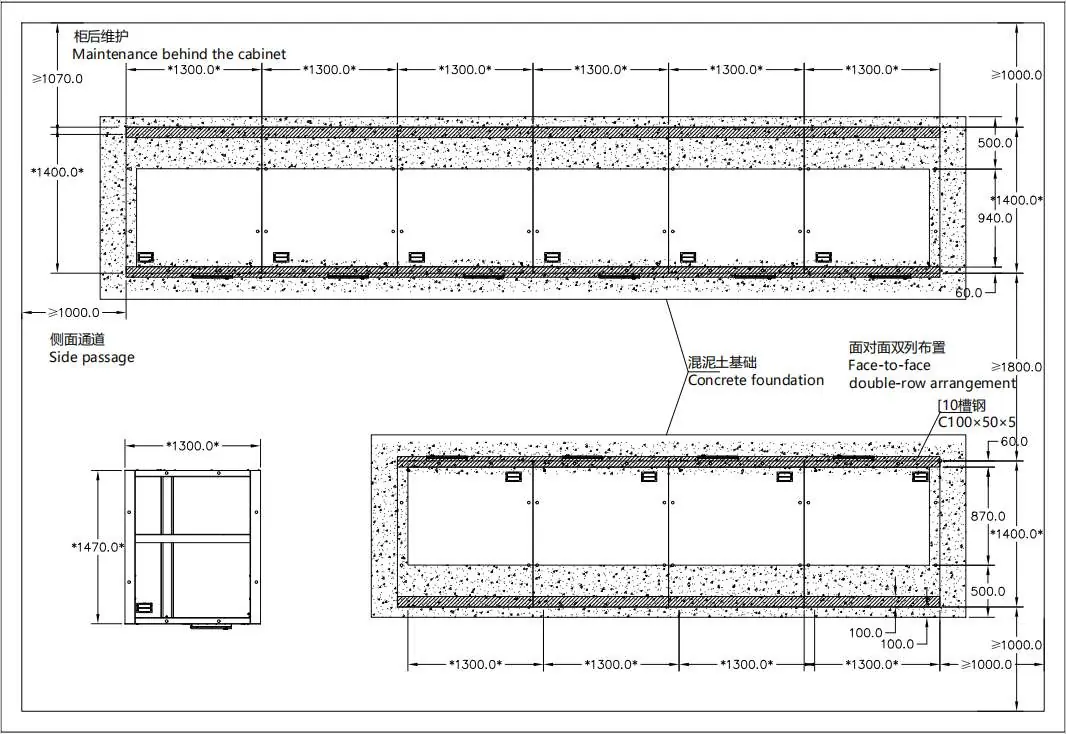

Instalacja wymaga przygotowania fundamentu betonowego zgodnie z wymiarami podanymi w instrukcji. Transport urządzenia powinien odbywać się za pomocą wózka widłowego (o udźwigu min. 5T) lub dźwigu, przy zachowaniu szczególnej ostrożności, aby nie uszkodzić obudowy. Należy upewnić się, że środek ciężkości jest odpowiednio wyważony podczas podnoszenia.

Instalacja elektryczna

Przed podłączeniem kabli należy upewnić się, że wszystkie wyłączniki są w stanie otwartym.

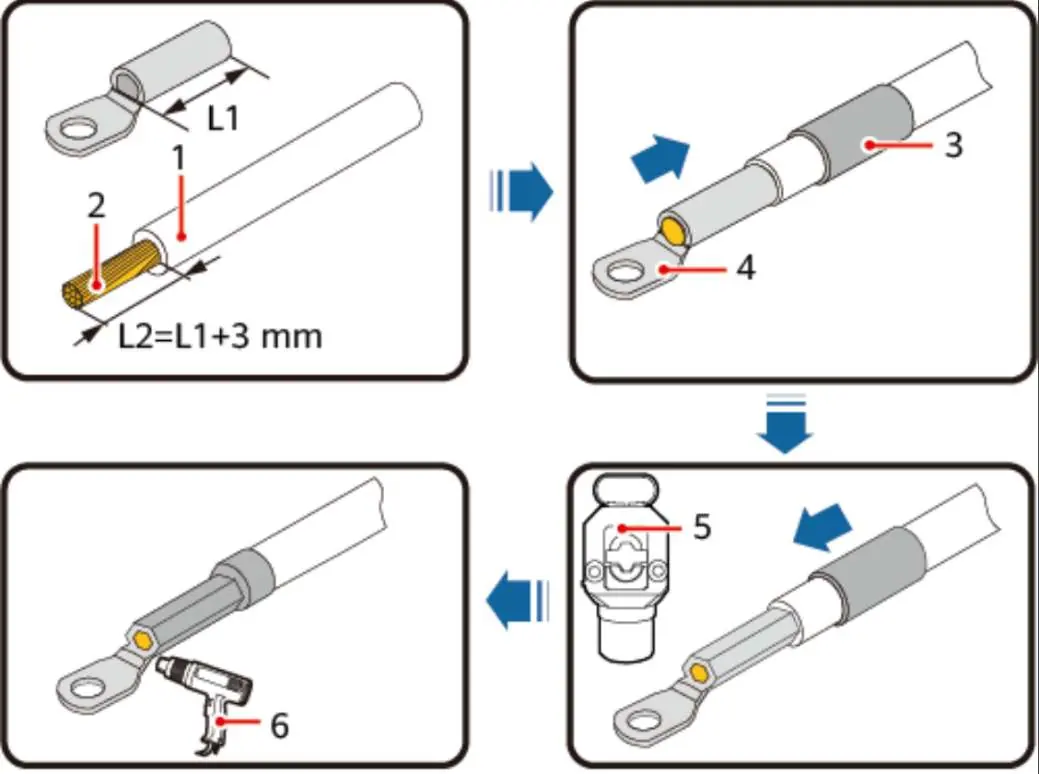

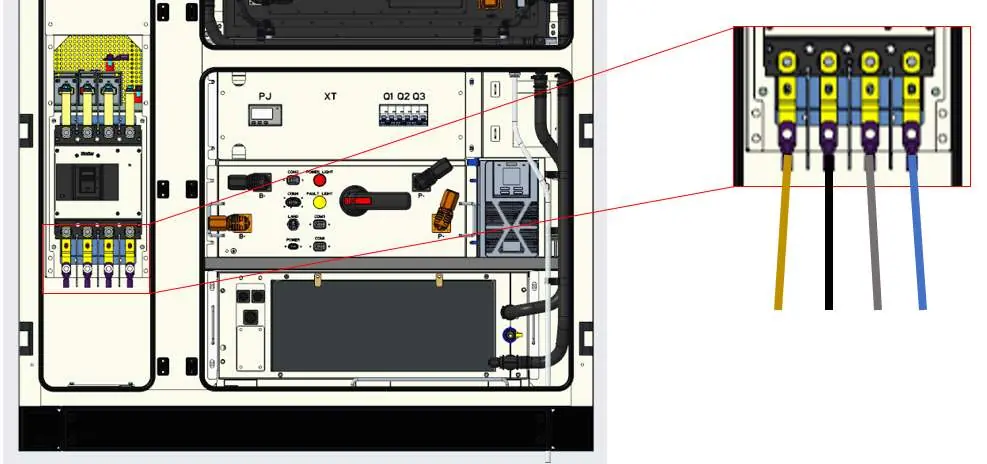

• Kable zasilające: Zalecany przekrój 95mm² - 120mm², końcówki M10. Należy stosować odpowiednie końcówki miedziane lub bimetaliczne w zależności od rodzaju kabla. Moment dokręcania śrub: 16-18 N·m.

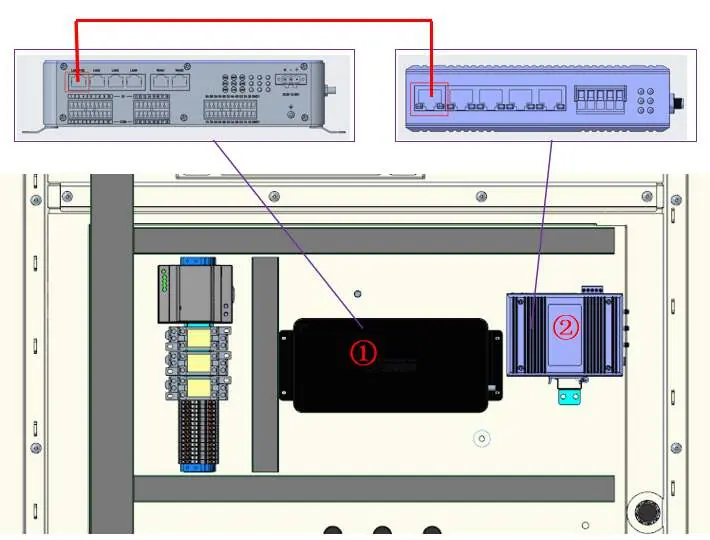

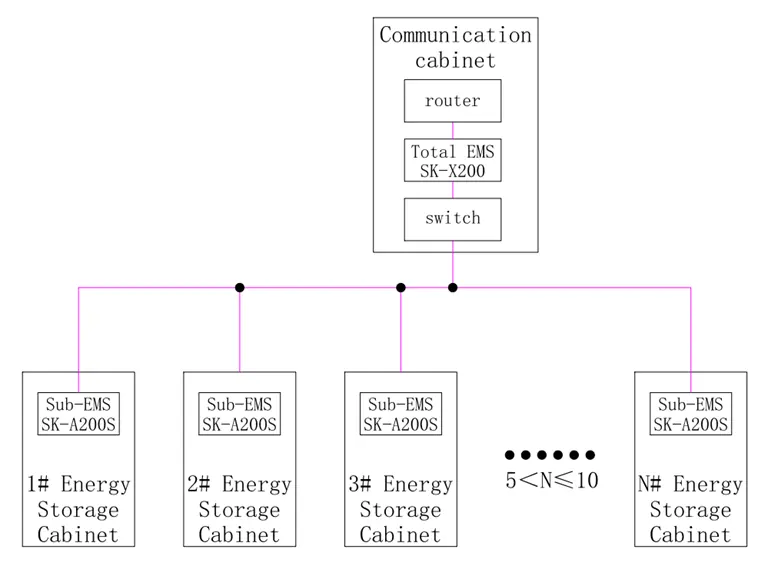

• Komunikacja: Zalecane stosowanie ekranowanych kabli CAT6. W przypadku łączenia wielu szaf (powyżej 5), wymagane jest zastosowanie dodatkowego routera i przełącznika.

Uziemienie

Szafa musi być niezawodnie uziemiona. Punkt uziemienia znajduje się wewnątrz szafy. Należy połączyć go z punktem uziemienia obiektu za pomocą kabla lub płaskownika ocynkowanego. Moment dokręcania śruby uziemiającej (M10): 14-16 N·m. Rezystancja połączenia musi być mniejsza niż 0.1Ω.

Uszczelnianie przeciwpożarowe

W celu zabezpieczenia przed ogniem i dymem, wszystkie przepusty kablowe i szczeliny muszą zostać uszczelnione ognioodporną masą. Proces obejmuje: przygotowanie, czyszczenie, formowanie masy, uszczelnianie i kontrolę. Masa powinna być dokładnie dociśnięta, aby wypełnić wszystkie puste przestrzenie.

Kontakt

W przypadku pytań technicznych należy kontaktować się z działem serwisu Solplanet. Niezbędne informacje do zgłoszenia: numer seryjny produktu, kod błędu, lokalizacja instalacji oraz karta gwarancyjna. Dane kontaktowe dla regionu EMEA: [email protected].
