Instrukcja obsługi trójfazowego falownika hybrydowego Solplanet ASW 05-12kH-T2/T3

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy trójfazowych falowników hybrydowych Solplanet serii ASW 05-12kH-T2 oraz T3. Dokument zawiera wytyczne dotyczące montażu, instalacji elektrycznej, uruchomienia oraz konserwacji urządzenia. Instalacja musi być przeprowadzona przez wykwalifikowany personel posiadający odpowiednie uprawnienia elektryczne.

Opis urządzenia

Falownik hybrydowy służy do konwersji energii słonecznej na energię AC oraz zarządzania magazynowaniem energii w bateriach. Urządzenie posiada funkcję zasilania awaryjnego (EPS), która umożliwia zasilanie wybranych obwodów w przypadku awarii sieci energetycznej.

Montaż

Falownik należy montować na solidnej powierzchni (beton lub mur), która wytrzyma czterokrotność ciężaru urządzenia. Należy unikać bezpośredniego nasłonecznienia oraz miejsc o wysokim ryzyku zapłonu. Falownik musi być montowany w pozycji pionowej. Należy zachować odpowiednie odstępy od ścian i innych urządzeń (min. 500 mm).

Połączenia elektryczne

Instalacja obejmuje podłączenie:

• Sieci (Grid): Zgodnie z lokalnymi przepisami.
• EPS (Back-up): Do zasilania obwodów awaryjnych.
• DC (PV): Podłączenie paneli fotowoltaicznych z zachowaniem poprawnej polaryzacji.
• Baterii: Wyłącznie zatwierdzone przez AISWEI akumulatory litowo-jonowe.

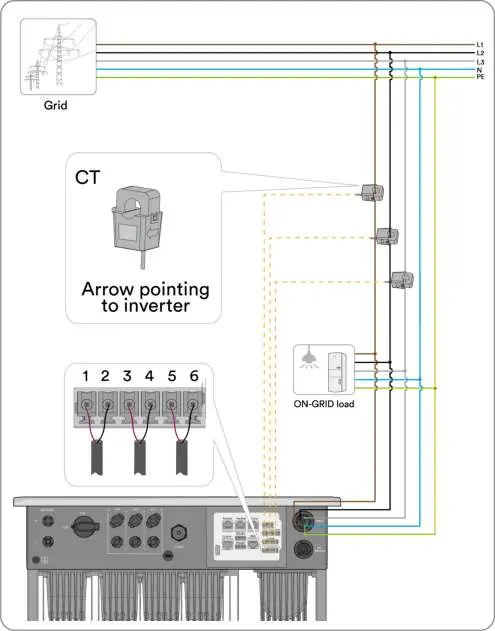

• Komunikacji: Ai-Dongle (WLAN/LAN), RS485, licznik energii (Smart Meter) lub przekładniki prądowe (CT).

Uruchomienie

Przed uruchomieniem należy sprawdzić poprawność wszystkich połączeń. Uruchomienie odbywa się poprzez włączenie przełącznika DC, a następnie konfigurację parametrów za pomocą aplikacji Solplanet (ustawienie kodu sieci, trybu pracy, modelu baterii). Po zakończeniu konfiguracji w aplikacji, należy włączyć wyłączniki AC i EPS.

Rozwiązywanie problemów

W przypadku wystąpienia błędu, na ekranie lub w aplikacji pojawi się kod zdarzenia. Typowe działania obejmują:

• Permanent Fault (1-6, 8, 9): Odłącz falownik od baterii, sieci i PV, odczekaj 3 minuty i podłącz ponownie.
• Grid voltage fault (34): Sprawdź napięcie sieci i połączenia.
• Isolation fault (38): Sprawdź izolację PV do uziemienia.
• Over temperature fault (40): Sprawdź, czy przepływ powietrza do radiatora nie jest zablokowany.

Konserwacja

Zaleca się coroczne czyszczenie styków przełącznika DC. Należy również regularnie sprawdzać, czy wloty i wyloty powietrza nie są zablokowane, czyszcząc je w razie potrzeby miękką szczotką.
