Instrukcja obsługi inwertera solarnego ECO-WORTHY 10KW AIO

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy inwertera solarnego ECO-WORTHY 10KW AIO (seria SPI). Urządzenie jest inwerterem hybrydowym, który integruje magazynowanie energii PV, ładowanie z sieci oraz wyjście sinusoidalne AC. Przed przystąpieniem do instalacji należy upewnić się, że wszystkie źródła zasilania są odłączone, a okablowanie jest zgodne z lokalnymi przepisami.

Opis urządzenia

Inwerter posiada wbudowany kontroler MPPT, obsługuje różne typy akumulatorów (kwasowo-ołowiowe, litowo-jonowe) oraz umożliwia pracę w trybie split-phase lub single-phase. Urządzenie oferuje cztery tryby ładowania oraz funkcję ładowania/rozładowania czasowego, co pozwala na optymalizację kosztów energii.

Instalacja

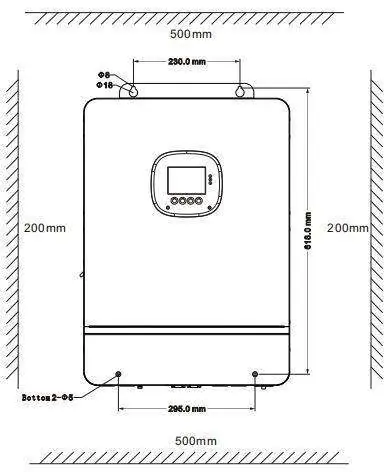

Inwerter przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń (stopień ochrony IP20). Należy go montować na solidnej ścianie, zapewniając odpowiednią przestrzeń dla rozpraszania ciepła (min. 200 mm po bokach, 500 mm góra/dół). Temperatura otoczenia powinna mieścić się w zakresie -10°C do 55°C.

Okablowanie

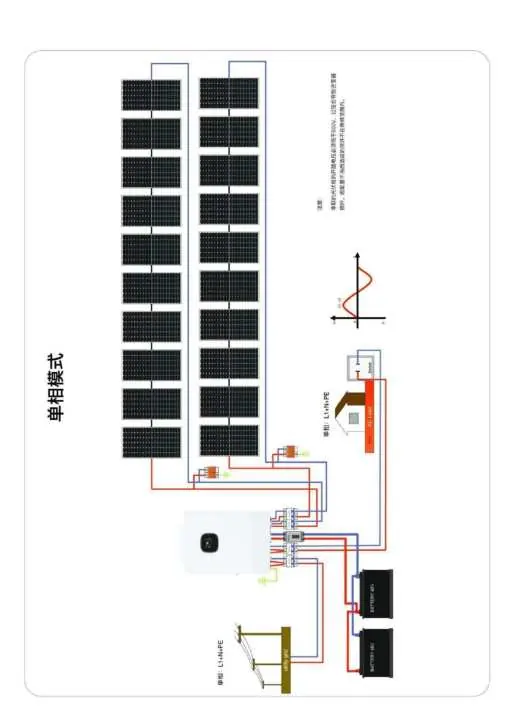

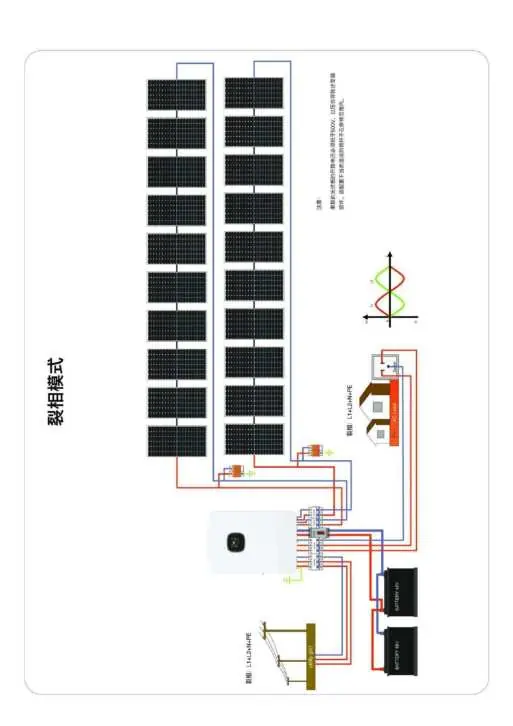

Ważne: Przed podłączeniem przewodów należy odłączyć wyłączniki nadprądowe. Należy użyć odpowiednich przekrojów kabli dla wejścia PV, akumulatora oraz wejścia/wyjścia AC. Inwerter obsługuje połączenia równoległe do 6 jednostek. Należy ściśle przestrzegać schematów połączeń dla wybranego trybu pracy (single-phase, split-phase, three-phase).

Obsługa i ustawienia

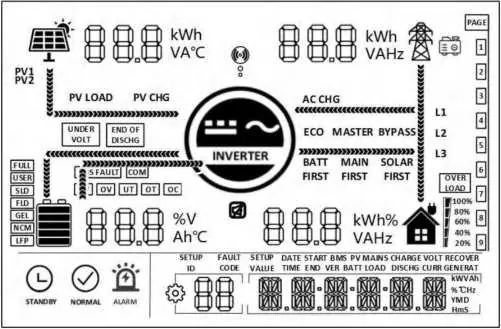

Obsługa odbywa się za pomocą panelu LCD i przycisków dotykowych. Użytkownik może konfigurować parametry pracy (np. tryb wyjścia AC, zakres napięcia, typ akumulatora) poprzez menu ustawień. Inwerter posiada funkcję wyświetlania parametrów w czasie rzeczywistym.

Komunikacja

Urządzenie wyposażone jest w porty USB-B, WiFi (opcjonalnie), RS485/CAN (do komunikacji z BMS akumulatora) oraz port styków bezpotencjałowych (Dry contact) do zdalnego sterowania (np. start generatora).

Rozwiązywanie problemów

W przypadku wystąpienia błędu, na ekranie pojawi się kod błędu. Należy sprawdzić tabelę kodów błędów w instrukcji, aby zidentyfikować przyczynę (np. zbyt niskie napięcie akumulatora, przeciążenie, przegrzanie) i podjąć odpowiednie kroki naprawcze.

Konserwacja

Zaleca się regularne sprawdzanie stanu izolacji przewodów, dokręcanie zacisków oraz czyszczenie siatki przeciw owadom/kurzowi, aby zapewnić prawidłowy przepływ powietrza i uniknąć przegrzania.
