Instrukcja obsługi inwertera solarnego 2E 11KW Twin

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące montażu, konfiguracji i bezpiecznej eksploatacji inwertera solarnego 2E 11KW Twin. Urządzenie łączy funkcje inwertera, ładowarki solarnej i ładowarki akumulatorów. Przed przystąpieniem do pracy należy upewnić się, że instalacja jest wykonywana przez wykwalifikowany personel.

Opis urządzenia

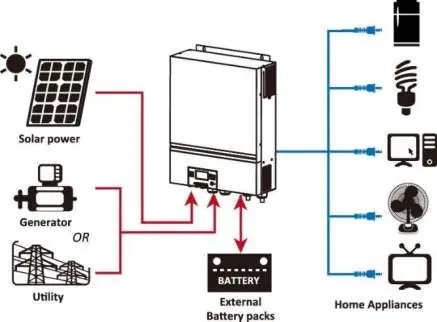

Inwerter oferuje czystą sinusoidę na wyjściu, wbudowany moduł Wi-Fi, obsługę USB OTG oraz zintegrowane oświetlenie RGB. Urządzenie jest kompatybilne z siecią energetyczną oraz generatorami.

Instalacja

Urządzenie należy montować pionowo na niepalnej powierzchni (np. beton). Należy zachować odstępy wentylacyjne: 50 cm nad i pod urządzeniem oraz 20 cm po bokach, aby zapewnić odpowiednie odprowadzanie ciepła.

Podłączenia

• Baterie: Wymagane jest zastosowanie zewnętrznego zabezpieczenia nadprądowego. Należy użyć odpowiedniego przekroju kabla (1*3/0AWG dla modelu 11KW).
• AC: Podłącz wejście i wyjście zgodnie z oznaczeniami (L, N, PE).
• PV: Maksymalne napięcie wejściowe wynosi 500V DC. Należy stosować wyłącznie moduły klasy A lub CIGS.

Konfiguracja i obsługa

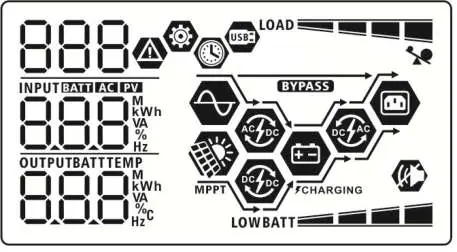

Panel LCD umożliwia pełną konfigurację parametrów pracy (programy 01-99). Użytkownik może ustawić priorytety zasilania (np. SBU - Solar-Battery-Utility), prądy ładowania oraz parametry baterii.

Rozwiązywanie problemów

W przypadku wystąpienia błędu, na wyświetlaczu pojawi się kod (np. F01-F86). Należy sprawdzić tabelę kodów błędów w instrukcji, aby zidentyfikować przyczynę (np. przeciążenie, zwarcie, błąd wentylatora) i podjąć odpowiednie kroki naprawcze.

Funkcje specjalne

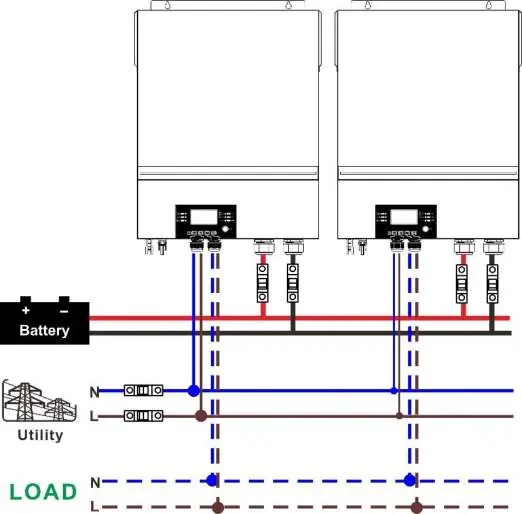

Urządzenie wspiera pracę równoległą (do 6 jednostek) oraz systemy trójfazowe. Szczegółowe schematy połączeń dla tych konfiguracji znajdują się w dodatkach do instrukcji.
