Instrukcja obsługi falownika hybrydowego SolaX X3-Hybrid 5.0kW - 15.0kW

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy serii falowników hybrydowych SolaX X3-Hybrid (5.0kW - 15.0kW). Dokument zawiera szczegółowe wytyczne dotyczące bezpiecznej instalacji, podłączenia elektrycznego, konfiguracji trybów pracy oraz konserwacji urządzenia. Falownik jest przeznaczony do systemów fotowoltaicznych z magazynowaniem energii.

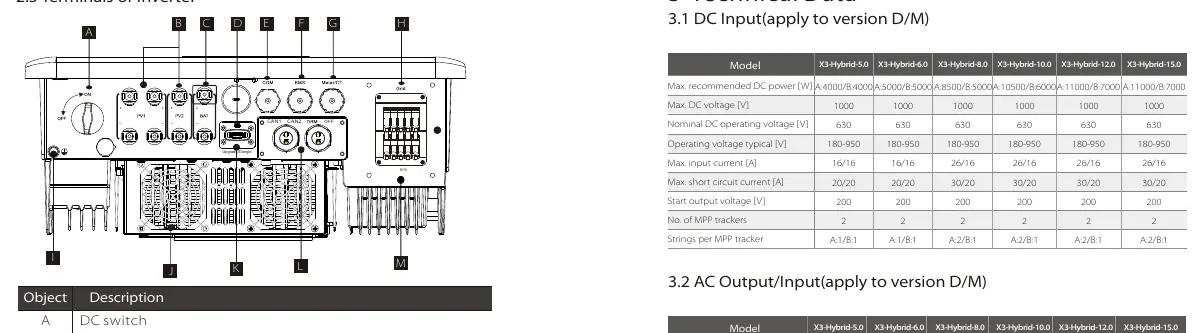

Opis urządzenia

Falownik posiada szereg portów komunikacyjnych i przyłączy:

• DC Switch: Wyłącznik prądu stałego.
• PV Connection: Porty wejściowe dla paneli fotowoltaicznych.
• Battery Connection: Porty do podłączenia akumulatora wysokonapięciowego.
• Grid Connection: Port do podłączenia sieci publicznej.
• EPS Output: Wyjście zasilania awaryjnego.

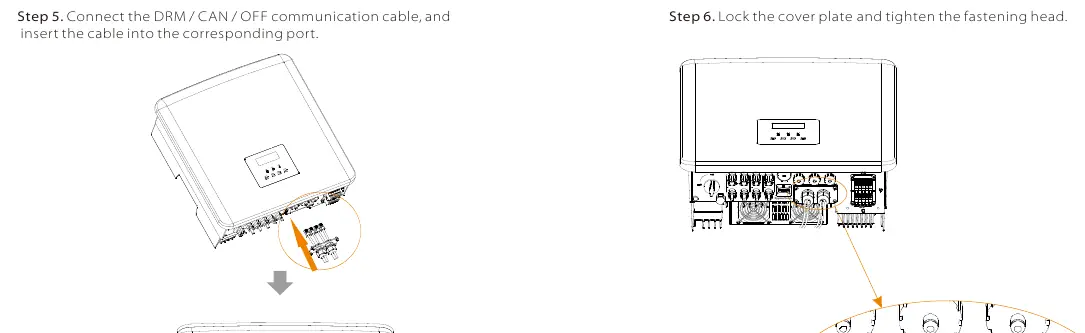

• Porty komunikacyjne: COM, BMS, Meter/CT, CAN, DRM.

Instalacja

Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Falownik posiada stopień ochrony IP65, co pozwala na montaż zewnętrzny.

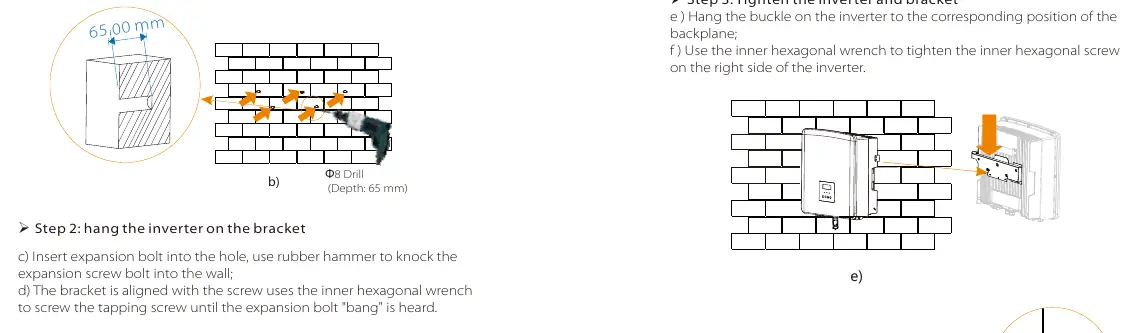

Montaż

1. Wyznacz miejsca na otwory montażowe za pomocą poziomicy.
2. Wywierć otwory o głębokości 65 mm.
3. Zamocuj wspornik ścienny za pomocą śrub rozporowych.
4. Zawieś falownik na wsporniku i zabezpiecz go śrubą zabezpieczającą.

Podłączenia elektryczne

• PV: Podłącz panele zgodnie z polaryzacją, upewniając się, że napięcie nie przekracza 1000V.

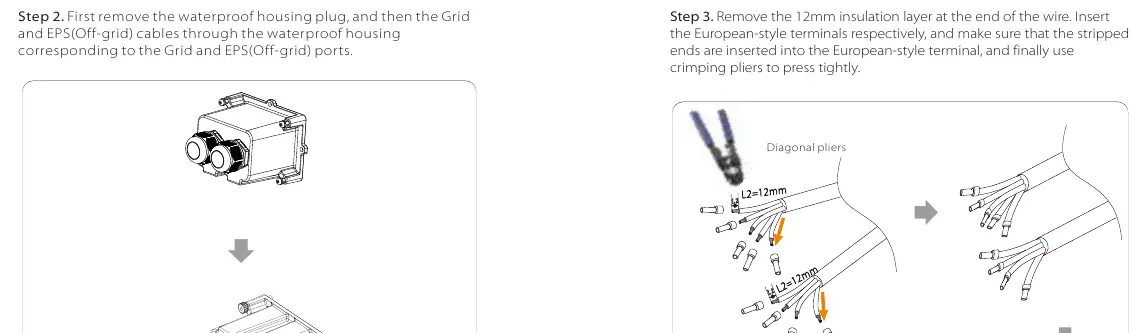

• Sieć i EPS: Podłącz przewody sieciowe i EPS zgodnie ze schematami (dostępne różne warianty w zależności od kraju).

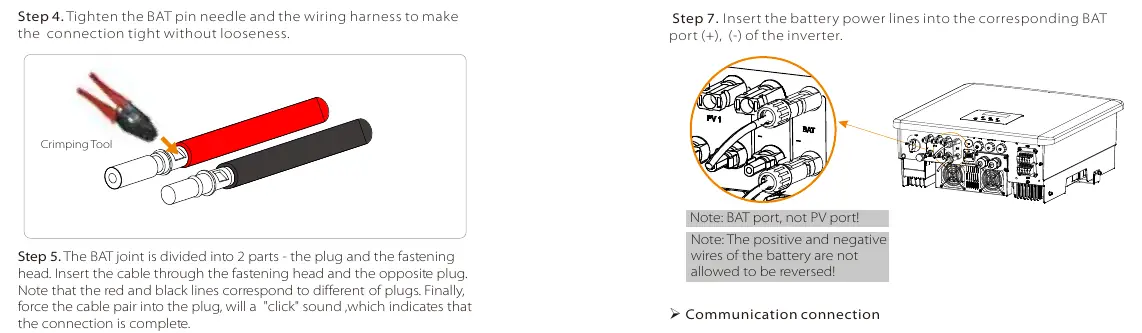

• Akumulator: Podłącz akumulator do portu BAT, zachowując polaryzację.
• Uziemienie: Obowiązkowe podłączenie uziemienia obudowy.

Tryby pracy

Falownik oferuje kilka trybów pracy, które można skonfigurować w menu:

• Self Use: Optymalizacja zużycia własnego energii.
• Feed-in priority: Priorytet sprzedaży energii do sieci.
• Backup mode: Utrzymanie wysokiego poziomu naładowania akumulatora na wypadek awarii sieci.
• EPS (Off-grid): Zasilanie awaryjne w przypadku braku sieci.

Rozwiązywanie problemów

W przypadku wystąpienia błędu, na ekranie pojawi się kod błędu. Sprawdź tabelę w sekcji 8.1, aby zidentyfikować przyczynę. Najczęstsze problemy obejmują błędy izolacji, przeciążenia EPS lub błędy komunikacji z akumulatorem (BMS).

Konserwacja

Falownik nie wymaga częstej konserwacji. Zaleca się okresowe sprawdzanie czystości radiatora (usuwanie kurzu) oraz kontrolę stanu przewodów co 6 miesięcy.
