Instrukcja obsługi falownika hybrydowego SAJ H2 Series

Szybki przewodnik po instalacji, konfiguracji i obsłudze falownika hybrydowego SAJ H2 Series (modele 5K-10K-LS2). Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć akumulatory, sieć PV oraz skonfigurować system za pomocą...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy serii falowników hybrydowych SAJ H2 (modele H2-5K-LS2, H2-6K-LS2, H2-7.6K-LS2, H2-8K-LS2, H2-10K-LS2). Dokument zawiera procedury instalacji, podłączenia elektrycznego, uruchomienia oraz konfiguracji systemu. Przed przystąpieniem do prac należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, gdyż urządzenie pracuje pod wysokim napięciem.

Opis urządzenia

Falownik hybrydowy SAJ H2 to beztransformatorowe urządzenie służące do zarządzania energią słoneczną, magazynowania jej w akumulatorach oraz zasilania odbiorników domowych. Współpracuje z siecią publiczną, instalacją PV oraz akumulatorami niskonapięciowymi.

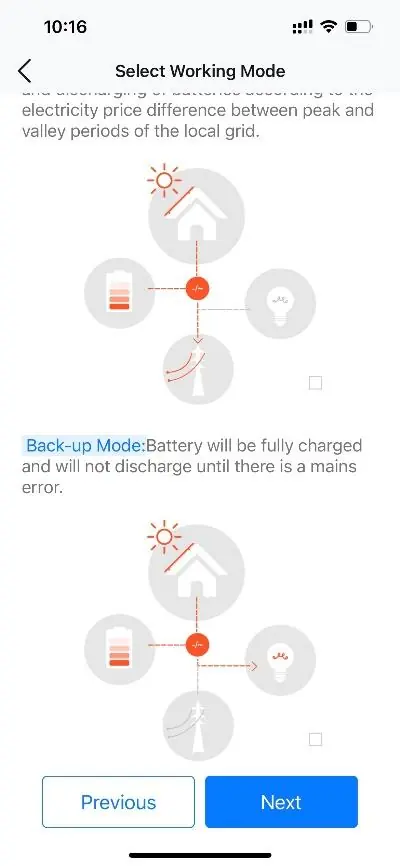

Wybór trybu pracy
Wybór trybu pracy

Instalacja

Dodatkowe zdjęcie montażowe ze strony 28
Dodatkowe zdjęcie montażowe ze strony 28
Dodatkowe zdjęcie montażowe ze strony 29
Dodatkowe zdjęcie montażowe ze strony 29
  • Miejsce montażu: Urządzenie może być instalowane wewnątrz lub na zewnątrz. Należy unikać bezpośredniego nasłonecznienia, które może powodować przegrzewanie.
  • Montaż ścienny: Falownik należy montować pionowo (dopuszczalne odchylenie do 15°). Należy zachować odpowiednie odstępy (min. 500 mm z każdej strony) dla zapewnienia chłodzenia.
  • Narzędzia: Do montażu wymagane są m.in. wiertarka udarowa, klucze, poziomica, multimetr oraz narzędzia do zaciskania przewodów.

Podłączenia elektryczne

Wszystkie prace elektryczne muszą być wykonywane przez wykwalifikowany personel. Kolejność podłączania jest kluczowa:

  1. Uziemienie: Należy podłączyć dodatkowy przewód uziemiający przed innymi połączeniami.
  2. Strona AC: Podłączenie do sieci (GRID), odbiorników (LOAD) oraz generatora (GEN) zgodnie z tabelą specyfikacji przewodów.
  3. Akumulator: Podłączenie do portu BAT+ i BAT-. Należy zachować polaryzację.
  4. Strona PV: Podłączenie paneli słonecznych do odpowiednich wejść PV.
  5. Komunikacja: Podłączenie modułu Wi-Fi/4G oraz opcjonalnych czujników temperatury akumulatora i liczników energii.

Uruchomienie i konfiguracja

Po zakończeniu instalacji należy:

  • Włączyć wyłącznik po stronie sieci (AC).
  • Włączyć wyłącznik DC na falowniku.
  • Włączyć wyłącznik akumulatora.
  • Pobrać aplikację Elekeeper, zalogować się i przeprowadzić konfigurację początkową (wybór kraju, standardów sieciowych, trybów pracy).

Rozwiązywanie problemów

W przypadku wystąpienia błędu, na wyświetlaczu lub w aplikacji pojawi się kod błędu. Przykładowe kody:

  • Kod 31: Błąd izolacji (ISO Error).
  • Kod 24: Brak sieci (Master No Grid Error).
  • Kod 3: Zbyt wysoka temperatura (Master Temperature High Error).

W przypadku błędów wymagających interwencji serwisowej, należy skontaktować się z pomocą techniczną SAJ pod adresem e-mail: [email protected].

Praktyczna pomoc

Typowe problemy

Błąd izolacji (Kod 31)

Sprawdź poprawność izolacji przewodów PV i uziemienia. Skontaktuj się z serwisem, jeśli problem nie ustępuje.

Błąd braku sieci (Kod 24)

Sprawdź wyłączniki po stronie sieci (AC) oraz czy napięcie sieci jest w dopuszczalnym zakresie.

Błąd temperatury (Kod 3/4)

Sprawdź, czy falownik nie jest przegrzany, czy wentylatory działają i czy zachowano wymagane odstępy montażowe.

Przed użyciem

  • Sprawdź zawartość opakowania (falownik, moduł komunikacyjny, CT, śruby, dokumentacja).
  • Upewnij się, że posiadasz wymagane narzędzia (wiertarka, klucze, multimetr).
  • Sprawdź, czy ściana jest w stanie utrzymać ciężar urządzenia (29 kg).
  • Upewnij się, że akumulator jest kompatybilny (lista w instrukcji).
  • Przygotuj przewody o odpowiednim przekroju zgodnie z tabelą w instrukcji.

Parametry w praktyce

MPPT voltage range (90-480V)
Zakres napięcia pracy paneli PV, w którym falownik optymalizuje uzysk energii.

Ilustracje i schematy

  • Schemat topologii aplikacji (Rys. 2.1) pokazuje połączenie PV, akumulatora, sieci, obciążeń krytycznych i licznika.
  • Schemat podłączenia CT (Rys. 4.18) ilustruje poprawne umiejscowienie przekładników prądowych dla monitorowania energii.

Zgodność modelu

  • Falownik współpracuje z akumulatorami SAJ B2-5.0-LV1 i B2-5.0-LV2.
  • Wymagane jest użycie czujnika temperatury akumulatora w przypadku stosowania akumulatorów kwasowo-ołowiowych.
  • Wymagany wyłącznik nadprądowy (AC breaker) między siecią a falownikiem (wartość zależna od modelu, np. 50A dla 5K, 100A dla 10K).
