Instrukcja obsługi falownika solarnego Growatt MOD 7-15KTL3-X

Szybki przewodnik instalacji i obsługi falownika solarnego Growatt serii MOD 7-15KTL3-X. Dowiedz się, jak zamontować urządzenie, podłączyć przewody AC/DC, skonfigurować komunikację i uruchomić system.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi szybki przewodnik instalacji dla serii falowników Growatt MOD 7-15KTL3-X. Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub serwisowych należy upewnić się, że wszystkie wyłączniki zasilania znajdują się w pozycji OFF. Urządzenie wymaga zachowania odpowiednich odstępów montażowych (minimum 300 mm) dla zapewnienia właściwej wentylacji.

Opis urządzenia

Falownik wyposażony jest w panel przedni z przyciskiem dotykowym, ekran LCD oraz wskaźnik LED. Na obudowie znajdują się złącza PV, porty komunikacyjne (RS485, USB), wyłącznik DC oraz złącze AC.

Instalacja

Montaż urządzenia powinien odbywać się zgodnie z poniższymi wytycznymi:

Montaż naścienny falownika z zachowaniem wymaganych odstępów 300mm.
Montaż naścienny falownika z zachowaniem wymaganych odstępów 300mm.
  • Wymagania przestrzenne: Należy zachować co najmniej 300 mm wolnej przestrzeni wokół falownika.
  • Montaż naścienny: Użyj wspornika montażowego, aby przymocować urządzenie do ściany. Upewnij się, że podczas wiercenia otworów nie uszkodzisz rur wodnych ani przewodów elektrycznych.

Podłączenia elektryczne

Przed podłączeniem kabli należy przygotować odpowiednie przewody zgodnie z zaleceniami:

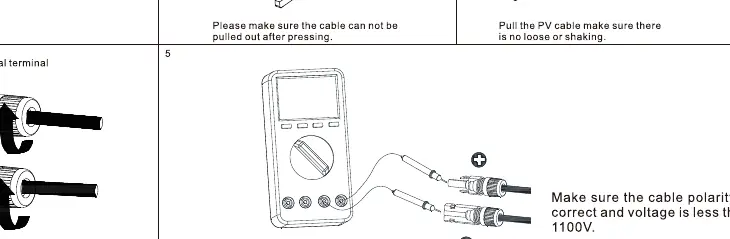

Instalacja złączy wejściowych PV.
Instalacja złączy wejściowych PV.

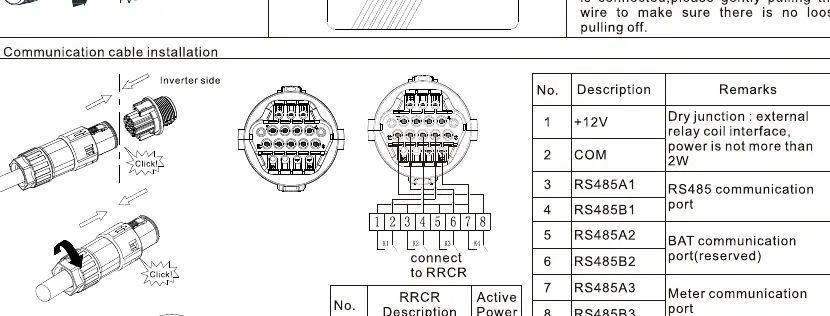

Schemat podłączenia kabla komunikacyjnego.
Schemat podłączenia kabla komunikacyjnego.
  • Uziemienie: Wymagany przewód jednożyłowy żółto-zielony.
  • Wyjście AC: Przewód wielożyłowy o przekroju 6 mm².
  • Wejście PV: Przewód PV (np. PV1-F) o przekroju 4 mm² - 6 mm².
  • Komunikacja: Port RS485.

Podczas podłączania złączy PV należy zwrócić szczególną uwagę na polaryzację (+/-). Po wciśnięciu złącza powinno być słyszalne kliknięcie, co oznacza poprawne połączenie. Napięcie wejściowe PV nie może przekraczać 1100V.

Uruchomienie i obsługa

Procedura uruchomienia:

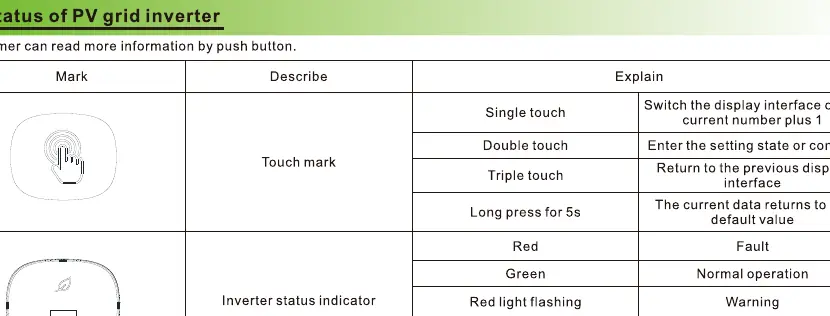

Opis przycisku dotykowego i wskaźników LED.
Opis przycisku dotykowego i wskaźników LED.
  1. Włącz wbudowany wyłącznik DC na spodzie falownika.
  2. Włącz zewnętrzny wyłącznik AC oraz izolator PV (jeśli występuje).
  3. System rozpocznie pracę automatycznie.

Obsługa odbywa się za pomocą przycisku dotykowego:

  • Pojedyncze dotknięcie: Przełączanie interfejsu wyświetlacza.
  • Podwójne dotknięcie: Wejście w ustawienia lub zatwierdzenie.
  • Potrójne dotknięcie: Powrót do poprzedniego ekranu.
  • Długie przytrzymanie (5s): Powrót do wartości domyślnych.

Ustawienia limitu eksportu

Jeśli sieć energetyczna wymaga ograniczenia mocy wyjściowej, można skonfigurować funkcję Export Limit. Wymaga to ustawienia odpowiednich parametrów w menu zaawansowanym (Advanced) przy użyciu hasła 123.

Rozwiązywanie problemów i statusy LED

Wskaźnik LED informuje o stanie pracy:

  • Czerwony: Błąd.
  • Zielony: Normalna praca.
  • Czerwony migający: Ostrzeżenie.

Informacje o producencie

Growatt New Energy

Profil marki

Praktyczna pomoc

Typowe problemy

Napięcie PV przekracza dopuszczalne limity

Sprawdź, czy napięcie wejściowe jest niższe niż 1100V przed podłączeniem.

Luźne złącza PV

Upewnij się, że po wpięciu złącza słychać kliknięcie i przewód nie daje się wyciągnąć.

Błędna polaryzacja PV

Sprawdź polaryzację przed podłączeniem, używając multimetru.

Przed użyciem

  • Upewnij się, że wszystkie wyłączniki są w pozycji OFF przed pracą.
  • Sprawdź, czy napięcie PV jest niższe niż 1100V.
  • Zweryfikuj przekrój przewodów (AC: 6mm², PV: 4-6mm²).
  • Zapewnij min. 300mm odstępu wokół urządzenia.
  • Sprawdź, czy wszystkie połączenia są dokręcone i zabezpieczone.

Parametry w praktyce

Maksymalne napięcie PV
1100V - nie przekraczaj tej wartości, aby uniknąć uszkodzenia.
Odstęp montażowy
300mm - niezbędne dla chłodzenia urządzenia.
Przekrój kabla AC
6mm² - wymagany dla poprawnego przesyłu mocy.

Ilustracje i schematy

  • Schemat montażu naściennego pokazuje zachowanie odstępów 300mm.
  • Schemat podłączenia PV ilustruje poprawne zarabianie końcówek i polaryzację.
  • Schemat komunikacji pokazuje piny złącza RS485.

Zgodność modelu

  • Współpracuje z licznikami energii typu EASTRON TPM-E.
  • Złącza PV muszą być typu kompatybilnego z PV1-F.
