Instrukcja obsługi falownika sieciowego Growatt MID 10-25KTL3-X
Skrócona instrukcja instalacji i uruchomienia falownika sieciowego Growatt MID 10-25KTL3-X. Dowiedz się, jak poprawnie podłączyć kable, skonfigurować ustawienia kraju i uruchomić system.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściPrzegląd urządzenia
Falownik sieciowy Growatt MID 10-25KTL3-X to zaawansowane urządzenie przeznaczone do systemów fotowoltaicznych. Zestaw zawiera falownik, wspornik montażowy, dławik kabla AC, złącze DRM oraz niezbędne elementy montażowe. Przed przystąpieniem do instalacji należy sprawdzić kompletność dostawy zgodnie z listą przewozową.
Instalacja urządzenia

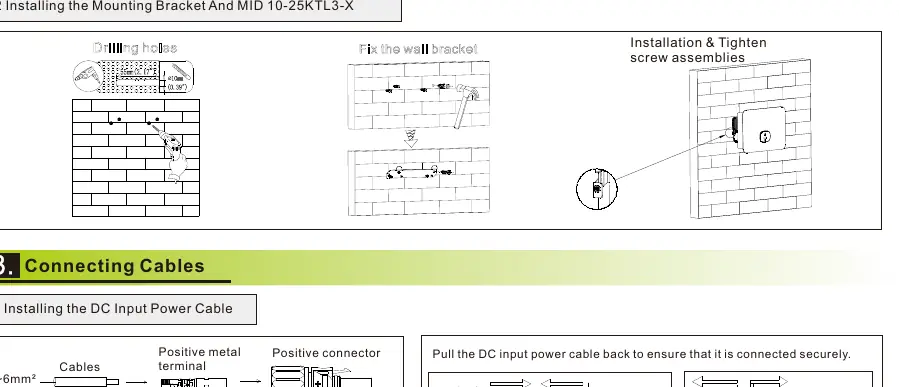

Montaż wymaga zapewnienia odpowiedniej przestrzeni wokół urządzenia dla prawidłowej wentylacji. Wspornik montażowy należy zamocować stabilnie na ścianie, a następnie zawiesić na nim falownik. Monitor (opcjonalny) powinien być zainstalowany w sposób bezpieczny zgodnie z instrukcją.
Podłączanie kabli
Proces podłączania obejmuje kable wejściowe DC, wyjściowe AC oraz kable sygnałowe. Należy używać kabli o odpowiednim przekroju (dla AC zalecane 10-16mm²). Podczas układania kabli sygnałowych należy zachować separację od kabli zasilających, aby uniknąć zakłóceń sygnału. Należy również uważać, aby nie pomylić złączy portu DRM COM ze złączem SYS.
Uruchomienie systemu

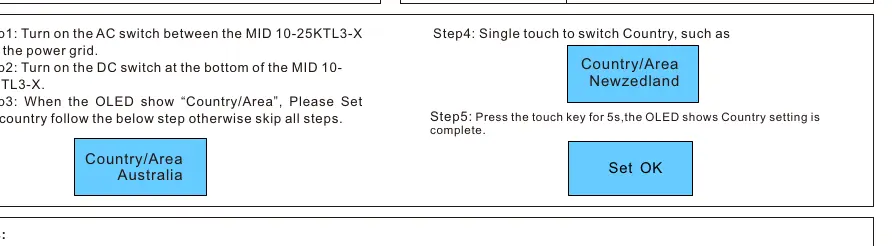

Po zakończeniu instalacji należy zweryfikować poprawność połączeń, upewniając się, że wszystkie przełączniki są w pozycji wyłączonej, a nieużywane porty są zabezpieczone zaślepkami. Uruchomienie polega na włączeniu przełącznika AC, a następnie przełącznika DC. Po włączeniu na wyświetlaczu OLED pojawi się monit o ustawienie kraju/regionu. Ustawienie to jest kluczowe dla poprawnej pracy urządzenia. Zielona dioda LED sygnalizuje prawidłową pracę systemu.
Obsługa i kontakt
Obsługa falownika odbywa się za pomocą przycisku dotykowego. Krótkie dotknięcie zmienia wyświetlane parametry, podwójne służy do zatwierdzania, a przytrzymanie przez 5 sekund pozwala na potwierdzenie ustawień kraju. W razie pytań technicznych można kontaktować się z producentem: Shenzhen Growatt New Energy CO., LTD, e-mail: [email protected], telefon: +86 0755 2747 1942.
Informacje o producencie
Growatt New Energy
Praktyczna pomoc
Typowe problemy
Zakłócenia sygnału
Upewnij się, że kable sygnałowe są prowadzone oddzielnie od kabli zasilających.
Błędne ustawienie kraju
Ustawienie kraju można zresetować w podmenu 'Set parameter' na wyświetlaczu falownika.
Brak pewności co do połączenia kabli DC
Po podłączeniu kabli DC należy je lekko pociągnąć, aby upewnić się, że są bezpiecznie zamocowane w złączach.
Przed użyciem
- Sprawdź, czy zawartość opakowania jest kompletna i nieuszkodzona.
- Upewnij się, że falownik jest stabilnie zamontowany na wsporniku.
- Sprawdź, czy wszystkie przełączniki (AC i DC) są w pozycji OFF przed podłączeniem.
- Upewnij się, że używasz kabli o odpowiednim przekroju (np. 10-16mm² dla AC).
- Zabezpiecz wszystkie nieużywane porty za pomocą zaślepek wodoszczelnych.
- Sprawdź, czy dioda LED świeci na zielono po uruchomieniu.
Parametry w praktyce
- Przekrój kabla AC
- Zalecane 10-16mm² dla zapewnienia poprawnego przesyłu mocy.
- Przytrzymanie przycisku (5s)
- Służy do zatwierdzenia ustawień kraju lub przywrócenia wartości domyślnych.
- Zielona dioda LED
- Sygnalizuje, że system pracuje w trybie normalnym.
Ilustracje i schematy
- Schemat montażu wspornika ściennego z zachowaniem odpowiednich odstępów.
- Instrukcja zarabiania kabli AC z dławikiem kablowym.
- Definicje pinów portów COM i DRM dla poprawnego podłączenia sygnałów.
Zgodność modelu
- Urządzenie wymaga ustawienia kraju/regionu przy pierwszym uruchomieniu.
- Nie należy mieszać złączy portu DRM COM ze złączem SYS.
