Instrukcja obsługi falownika Growatt MOD 7-15KTL3-X
Szybki przewodnik instalacji i obsługi falownika Growatt serii MOD 7-15KTL3-X. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody AC/DC, skonfigurować komunikację oraz ustawić limity eksportu energii.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi skróconą instrukcję instalacji i obsługi falowników serii Growatt MOD 7-15KTL3-X. Przed przystąpieniem do jakichkolwiek prac upewnij się, że wszystkie wyłączniki znajdują się w pozycji OFF. Instalacja powinna być przeprowadzona zgodnie z lokalnymi przepisami. Falownik wymaga odpowiedniej wentylacji, dlatego należy zachować minimalne odstępy montażowe.
Opis urządzenia
Falownik wyposażony jest w panel przedni z przyciskiem dotykowym oraz ekranem LCD. Na obudowie znajdują się wskaźniki LED informujące o stanie pracy urządzenia. Dostępne porty obejmują złącza PV, złącze AC, port RS485 oraz port USB do celów serwisowych.
Instalacja
Montaż falownika wymaga stabilnego podłoża. Należy zachować minimalne odstępy wokół urządzenia (co najmniej 300 mm z każdej strony) w celu zapewnienia prawidłowej wentylacji. Urządzenie należy zamontować pionowo, z dopuszczalnym odchyleniem do 15 stopni.
Podłączenie elektryczne
Przed podłączeniem przewodów należy upewnić się, że wszystkie wyłączniki są wyłączone. Wymagane jest wykonanie uziemienia ochronnego. Do podłączenia AC należy użyć przewodów wielożyłowych o przekroju 6 mm². Podłączenie strony DC (PV) wymaga użycia złączy PV. Należy zwrócić szczególną uwagę na polaryzację przewodów oraz upewnić się, że napięcie wejściowe nie przekracza 1100V.
Komunikacja i licznik

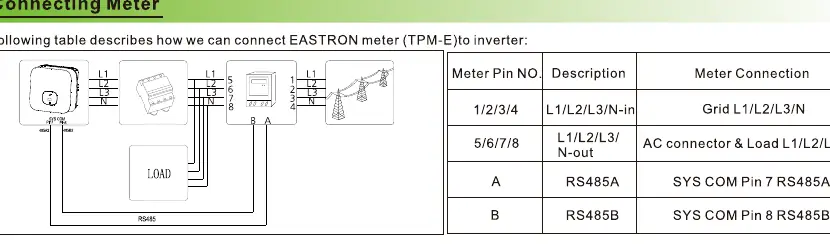

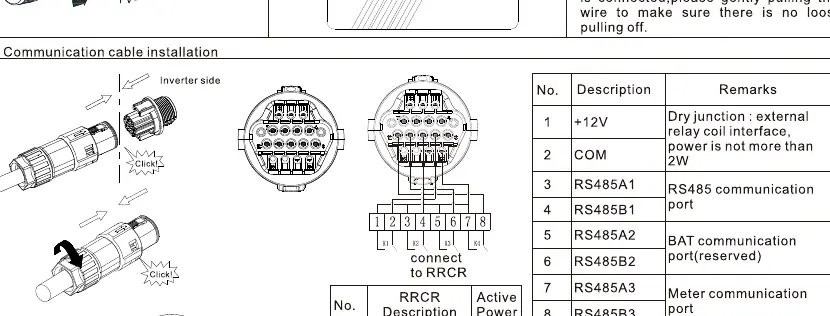

Falownik umożliwia podłączenie licznika energii (np. EASTRON TPM-E) za pomocą portu RS485. Instrukcja zawiera schemat podłączenia przewodów komunikacyjnych oraz opis pinów złącza komunikacyjnego, w tym zasilania +12V, portów RS485 oraz styków przekaźnika.
Obsługa i ustawienia
Obsługa falownika odbywa się za pomocą przycisku dotykowego. Krótkie dotknięcie zmienia ekran, podwójne dotknięcie pozwala wejść w ustawienia, a długie przytrzymanie (5s) przywraca ustawienia domyślne. Wskaźnik LED informuje o stanie pracy: światło czerwone oznacza błąd, zielone prawidłową pracę, a migające czerwone ostrzeżenie. Użytkownik może skonfigurować limity eksportu energii (Export Limit) w menu zaawansowanym.
Kontrola po instalacji
Przed uruchomieniem należy sprawdzić: czy falownik jest stabilnie zamontowany, czy przewód uziemiający jest poprawnie podłączony, czy wszystkie wyłączniki są w pozycji OFF, czy polaryzacja DC jest prawidłowa oraz czy wszystkie przewody są zabezpieczone i nie ma luźnych połączeń.
Informacje o producencie
Growatt New Energy
Praktyczna pomoc
Typowe problemy
Błąd komunikacji z licznikiem
Sprawdź poprawność podłączenia przewodów RS485 (A i B) zgodnie ze schematem dla licznika EASTRON TPM-E.
Luźne przewody PV
Upewnij się, że złącza PV zostały poprawnie zaciśnięte i słychać kliknięcie przy wpinaniu. Sprawdź, czy przewód nie wysuwa się po pociągnięciu.
Napięcie wejściowe poza zakresem
Przed włączeniem sprawdź miernikiem, czy napięcie PV jest niższe niż 1100V i czy polaryzacja jest zgodna z oznaczeniami.
Przed użyciem
- Sprawdź, czy wszystkie wyłączniki są w pozycji OFF.
- Upewnij się, że zachowano odstępy montażowe (min. 300 mm).
- Zweryfikuj przekrój przewodów AC (zalecane 6 mm²).
- Sprawdź poprawność uziemienia ochronnego.
- Upewnij się, że polaryzacja przewodów PV jest prawidłowa.
- Sprawdź, czy wszystkie złącza są dokręcone i zabezpieczone.
Parametry w praktyce
- Przekrój przewodu AC
- Zalecane 6 mm² dla przewodów wielożyłowych.
- Maksymalne napięcie PV
- Napięcie wejściowe musi być niższe niż 1100V.
- Odstępy montażowe
- Minimum 300 mm z każdej strony dla zapewnienia chłodzenia.
Ilustracje i schematy

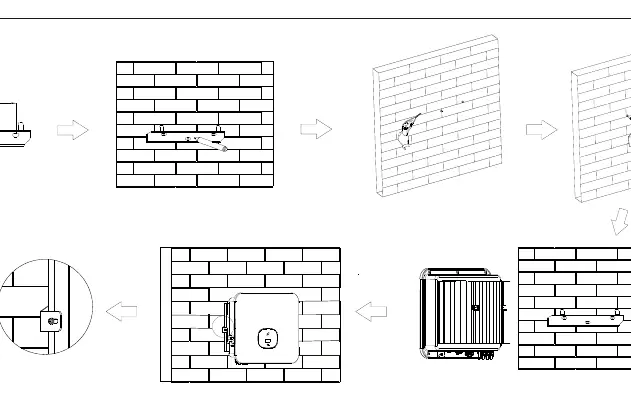

- Schemat montażu ściennego pokazuje wymagane odstępy 300 mm.

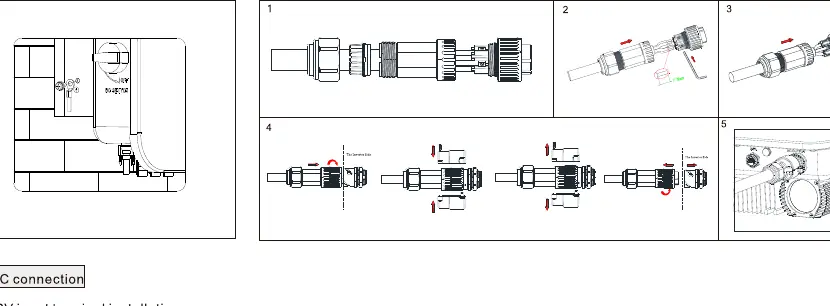

- Schemat podłączenia AC ilustruje montaż złącza wtykowego.
