Instrukcja obsługi panelu słonecznego Growatt 100W-200W
Dowiedz się, jak prawidłowo używać i konserwować panele słoneczne Growatt 100W oraz 200W. Przewodnik zawiera instrukcje rozkładania, podłączania, optymalizacji kąta nachylenia oraz ważne wskazówki dotyczące bezpieczeństwa i specyfikację...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Panel słoneczny Growatt 100W/200W służy do ładowania stacji zasilania. Kluczem do uzyskania maksymalnej wydajności jest ustawienie panelu pod odpowiednim kątem względem słońca (45-90 stopni) oraz unikanie cienia. Panel jest urządzeniem delikatnym – nie należy go zginać, upuszczać ani uderzać ostrymi przedmiotami.
Elementy zestawu
- Panel słoneczny
- Etui ochronne
- Kabel z wyjściem MC4
- Instrukcja obsługi i karta gwarancyjna
Instrukcja obsługi
- Rozkładanie: Rozłóż panel słoneczny na płaskiej powierzchni.
- Ustawienie: Wyciągnij podstawkę z tyłu panelu i ustaw go tak, aby przód był skierowany bezpośrednio w stronę słońca.
- Podłączanie: Podłącz kabel z wyjściem MC4 panelu do stacji zasilania.
Optymalizacja pracy
Wydajność panelu zależy od intensywności światła słonecznego. Aby uzyskać najlepsze rezultaty:
- Utrzymuj kąt nachylenia panelu w zakresie 45-90 stopni względem słońca.
- Unikaj częściowego zacienienia panelu, ponieważ nawet niewielki cień znacząco obniża moc wyjściową.
- Upewnij się, że powierzchnia panelu jest czysta.
Ostrzeżenia i bezpieczeństwo
- Nie zanurzaj panelu w wodzie ani innych cieczach.
- Nie używaj ostrych przedmiotów na powierzchni panelu.
- Nie upuszczaj panelu, nie zginaj go ani nie uderzaj w niego ciężkimi przedmiotami.
- W przypadku uszkodzenia panelu lub puszki przyłączeniowej, naprawy może dokonać tylko wykwalifikowany personel.
Rozwiązywanie problemów
Jeśli panel nie osiąga pełnej mocy znamionowej, sprawdź:
- Czy intensywność światła słonecznego jest wystarczająca (np. czy nie ma zachmurzenia).
- Czy panel jest ustawiony pod optymalnym kątem.
- Czy na panel nie pada cień (np. od drzew, budynków).
- Czy temperatura powierzchni panelu nie jest zbyt wysoka (wysoka temperatura obniża wydajność).
Dane techniczne
Model 100W: Moc znamionowa 100W, Napięcie obwodu otwartego 24V, Prąd zwarcia 5.2A, Waga ok. 3.6kg.
Model 200W: Moc znamionowa 200W, Napięcie obwodu otwartego 24V, Prąd zwarcia 10.48A, Waga ok. 7.0kg.
Oba modele wykorzystują ogniwa monokrystaliczne i złącza MC4.
Informacje o producencie
Growatt New Energy
Praktyczna pomoc
Typowe problemy
Panel nie osiąga pełnej mocy znamionowej.
Sprawdź intensywność światła, kąt nachylenia, obecność cienia oraz temperaturę powierzchni panelu. Upewnij się, że panel jest skierowany bezpośrednio na słońce.
Czy można łączyć panele równolegle?
Tak, można łączyć panele równolegle, ale całkowity prąd nie może przekroczyć 12A, aby nie uszkodzić podłączonego urządzenia.
Przed użyciem
- Sprawdź, czy zestaw zawiera panel, etui ochronne i kabel MC4.
- Upewnij się, że panel jest rozłożony na płaskiej powierzchni.
- Skieruj przód panelu bezpośrednio w stronę słońca.
- Upewnij się, że złącza MC4 są czyste i suche przed podłączeniem.
Parametry w praktyce
- Open Circuit Voltage (Voc)
- Napięcie obwodu otwartego (24V dla obu modeli).
- Short Circuit Current (Isc)
- Prąd zwarcia (5.2A dla 100W, 10.48A dla 200W).
Ilustracje i schematy

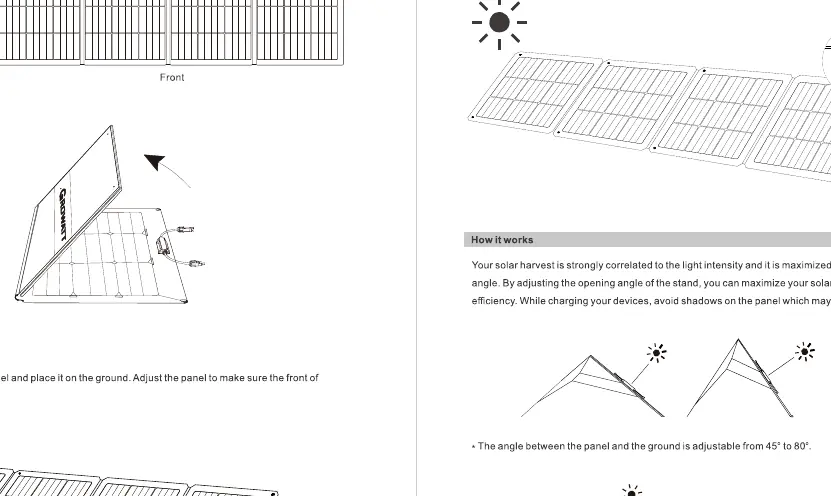

- Krok 1: Rozłóż panel słoneczny.
- Krok 2: Wyciągnij podstawkę z tyłu i ustaw panel w stronę słońca.

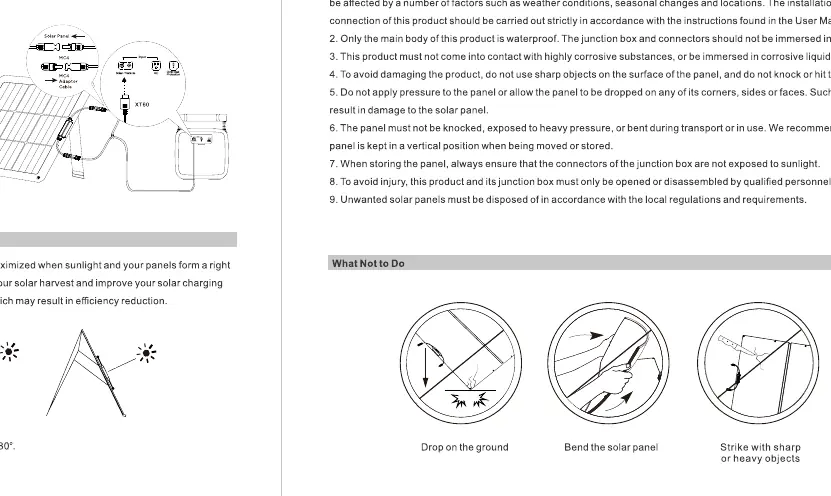

- Krok 3: Podłącz kabel MC4 do stacji zasilania.
Zgodność modelu
- Kompatybilny ze stacjami zasilania obsługującymi złącza MC4.
- Nie zaleca się łączenia różnych modeli paneli w sposób, który przekracza limity prądowe stacji (max 12A dla połączeń równoległych).
