Instrukcja obsługi modułu Shine WiFi-F Growatt 044.SK0000500
Szybki przewodnik instalacji i konfiguracji modułu Shine WiFi-F dla falowników Growatt. Dowiedz się, jak podłączyć urządzenie, zarejestrować je w aplikacji ShinePhone oraz rozwiązywać problemy z łącznością.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji i konfiguracji modułu Shine WiFi-F, który umożliwia zdalny monitoring falowników Growatt. Kluczowe kroki obejmują fizyczne podłączenie modułu, rejestrację w aplikacji ShinePhone oraz konfigurację sieci bezprzewodowej.
Instalacja i pierwsze uruchomienie

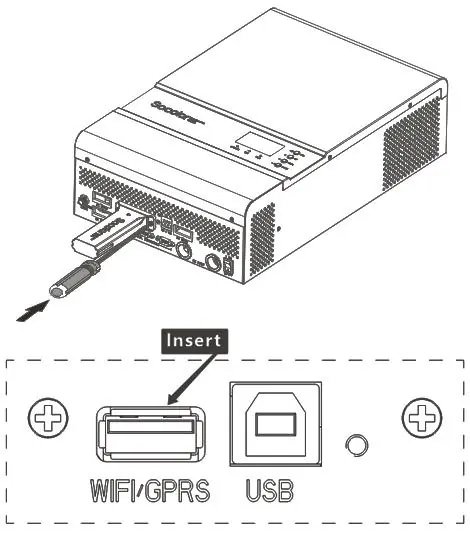

Aby zainstalować moduł, należy wpiąć urządzenie do portu WiFi/GPRS w falowniku. Po włączeniu zasilania falownika, stan komunikacji można sprawdzić za pomocą diod LED na obudowie modułu.
- Wszystkie diody wyłączone: Brak połączenia z portem falownika.
- Miga czerwona dioda: Komunikacja z falownikiem jest poprawna.
- Miga zielona dioda: Komunikacja z falownikiem i routerem jest poprawna.
- Miga niebieska dioda: Pełna komunikacja (falownik, router, serwer Growatt) – stan normalny.
Konfiguracja sieci
- Pobierz aplikację ShinePhone z iOS lub Google Play Store.
- Połącz telefon z siecią WiFi, do której ma zostać podłączony moduł.
- W aplikacji wybierz opcję rejestracji i postępuj zgodnie z instrukcjami na ekranie.
- Zeskanuj kod kreskowy modułu lub wprowadź numer seryjny ręcznie.
- Wprowadź dane sieci WiFi (nazwa i hasło) w celu zakończenia konfiguracji.
Wymagania sieciowe: Nazwa routera musi składać się z liter i cyfr (bez znaków specjalnych), sieć musi być szyfrowana, nieobsługiwane są sieci publiczne z dodatkowym uwierzytelnianiem ani sieci typu bridge.
Resetowanie do ustawień fabrycznych
W przypadku zmiany routera lub hasła, konieczne może być zresetowanie modułu. Należy zdjąć gumową zaślepkę i przytrzymać przycisk KEY przez ponad 6 sekund, aż wszystkie diody zaczną świecić światłem ciągłym.
Rozwiązywanie problemów
Jeśli konfiguracja zakończy się niepowodzeniem, sprawdź:
- Czy przełącznik DIP przy porcie WiFi/GPRS jest w pozycji ON.
- Czy nazwa sieci WiFi nie zawiera znaków specjalnych.
- Czy router jest podłączony do internetu.
- Czy firewall routera nie blokuje portów 5279 i 5280.
Informacje o producencie
Growatt New Energy
Praktyczna pomoc
Typowe problemy
Czerwona dioda miga po konfiguracji
Moduł nie może połączyć się z routerem. Sprawdź poprawność nazwy sieci i hasła oraz upewnij się, że sieć nie wymaga dodatkowego uwierzytelniania.
Zielona dioda miga po konfiguracji
Moduł jest połączony z routerem, ale nie z serwerem Growatt. Sprawdź połączenie internetowe routera oraz ustawienia firewalla (porty 5279 i 5280).
Wszystkie diody wyłączone
Moduł nie wykrywa falownika. Sprawdź, czy przełącznik DIP przy porcie WiFi/GPRS jest ustawiony w pozycji ON.
Przed użyciem
- Pobierz aplikację ShinePhone na telefon.
- Upewnij się, że sieć WiFi jest szyfrowana.
- Sprawdź, czy nazwa sieci WiFi nie zawiera znaków specjalnych.
- Upewnij się, że falownik jest włączony.
- Przygotuj numer seryjny i kod kontrolny modułu.
Parametry w praktyce
- Port WiFi/GPRS
- Dedykowane złącze w falowniku do podłączenia modułu komunikacyjnego.
- Przycisk KEY
- Służy do przechodzenia w tryb AP (debugowanie) oraz resetowania modułu do ustawień fabrycznych.
Ilustracje i schematy
- Schemat połączenia modułu z portem WiFi/GPRS falownika.
- Wykaz stanów diod LED informujących o statusie połączenia z falownikiem, routerem i serwerem.
- Instrukcja obsługi przycisku KEY (resetowanie, tryb AP).
Zgodność modelu
- Wymaga sieci WiFi bez dodatkowego uwierzytelniania (np. logowania przez stronę www).
- Nie współpracuje z sieciami typu bridge.
- Nazwa sieci WiFi musi zawierać tylko litery i cyfry.
