Instrukcja montażu falownika solarnego Solplanet ASW 3000/3680/4000/5000-S
Szybki przewodnik instalacji falowników solarnych Solplanet serii ASW-S. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody AC/DC, skonfigurować komunikację oraz uruchomić system.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji falowników solarnych Solplanet serii ASW-S. Urządzenie może być instalowane i serwisowane wyłącznie przez wykwalifikowanych techników. Falownik musi być podłączony wyłącznie do modułów fotowoltaicznych klasy ochrony II. Należy pamiętać, że moduły PV generują wysokie napięcie DC, co stwarza ryzyko porażenia prądem.
Montaż falownika
Falownik należy montować w miejscu niedostępnym dla dzieci, w temperaturze otoczenia nieprzekraczającej 40°C. Zaleca się montaż pod zadaszeniem, aby uniknąć bezpośredniego nasłonecznienia, deszczu i śniegu. Urządzenie powinno być montowane na solidnej ścianie, pionowo lub z odchyleniem do tyłu (maks. 15°). Należy zapewnić odpowiednie odstępy od innych obiektów dla zapewnienia chłodzenia (szczegóły w dokumentacji technicznej).
- Wywierć 3 otwory wiertłem 10 mm na głębokość ok. 70 mm.
- Zamocuj wspornik ścienny za pomocą śrub.
- Zawieś falownik na wsporniku i zabezpiecz go śrubami M4 po obu stronach (moment dokręcania 1,6 Nm).

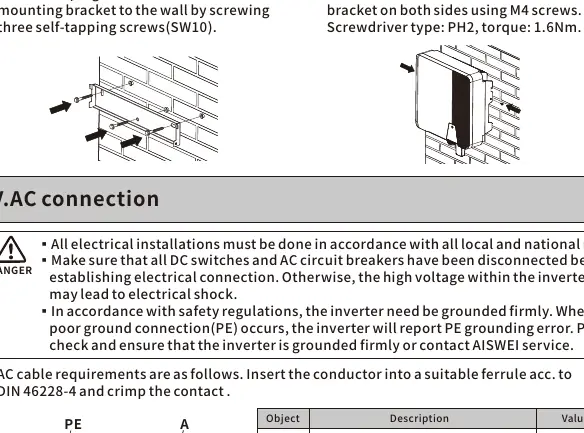

Podłączenie elektryczne AC
Instalacja elektryczna musi być zgodna z lokalnymi przepisami. Przed podłączeniem upewnij się, że wyłączniki DC i AC są rozłączone. Falownik musi być solidnie uziemiony.
- Użyj odpowiednich tulejek zgodnie z DIN 46228-4.
- Włóż przewody do złącza AC i dokręć śruby za pomocą klucza imbusowego (moment 2,0 Nm).
- Przewód PE musi być o 2 mm dłuższy niż przewody L i N.

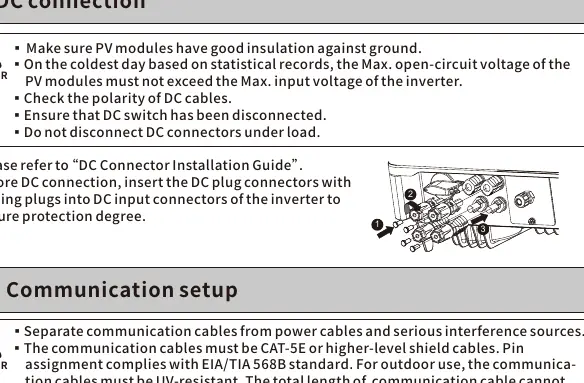

Podłączenie DC
Przed podłączeniem sprawdź polaryzację kabli DC oraz izolację modułów PV. Maksymalne napięcie obwodu otwartego modułów PV nie może przekraczać maksymalnego napięcia wejściowego falownika. Nie odłączaj złączy DC pod obciążeniem.
Konfiguracja komunikacji
Falownik obsługuje komunikację RS485, GPRS/WiFi oraz Smart Meter. Kable komunikacyjne powinny być ekranowane (CAT-5E lub wyższe) i prowadzone oddzielnie od kabli zasilających. W przypadku użycia tylko jednego kabla, należy zaślepić nieużywany otwór w dławiku kablowym.
Uruchomienie
- Włącz wyłącznik AC między falownikiem a siecią.
- Włącz wyłącznik DC.
- Falownik uruchomi się automatycznie, gdy dostępne będzie wystarczające zasilanie DC i spełnione zostaną warunki sieciowe.
Dane techniczne
Urządzenie posiada stopień ochrony IP65 i pracuje w zakresie temperatur od -25°C do +60°C. Maksymalne napięcie wejściowe DC wynosi 580V. Chłodzenie odbywa się w sposób konwekcyjny.
Informacje o producencie
Solplanet
Praktyczna pomoc
Typowe problemy
Błąd uziemienia PE
Sprawdź, czy falownik jest solidnie uziemiony zgodnie z przepisami.
Zakłócenia w komunikacji
Upewnij się, że kable komunikacyjne są oddzielone od kabli zasilających i źródeł zakłóceń.
Błąd napięcia wejściowego
Sprawdź, czy napięcie obwodu otwartego modułów PV nie przekracza maksymalnego napięcia wejściowego falownika (580V).
Przed użyciem
- Sprawdź, czy ściana montażowa jest solidna i wytrzyma ciężar urządzenia.
- Upewnij się, że wyłączniki DC i AC są rozłączone przed instalacją.
- Zweryfikuj polaryzację kabli DC.
- Sprawdź, czy moduły PV mają dobrą izolację względem uziemienia.
- Upewnij się, że wszystkie złącza są szczelnie zamknięte.
Parametry w praktyce
- Max. DC input voltage
- 580V - maksymalne napięcie wejściowe, którego nie wolno przekroczyć.
- Degree of protection
- IP65 - urządzenie jest pyłoszczelne i odporne na strugi wody.
- Max. operating altitude
- 4000m - powyżej 3000m następuje obniżenie parametrów pracy (derating).
Ilustracje i schematy

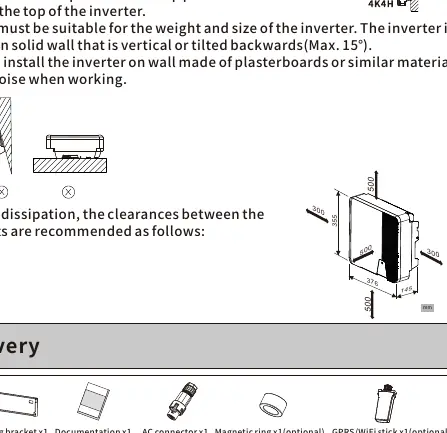

- Schemat montażu pokazuje wymagane odstępy (500mm po bokach i na dole) dla zapewnienia chłodzenia.
- Schemat podłączenia AC wskazuje na konieczność użycia tulejek i zachowania odpowiedniej długości przewodu PE.
- Schemat RS485 definiuje przypisanie pinów dla poprawnej komunikacji.
Zgodność modelu
- Moduły PV muszą być klasy ochrony II (zgodnie z IEC 61730).
- Kable komunikacyjne muszą być typu CAT-5E lub wyższego, ekranowane.
- Dla zastosowań zewnętrznych kable komunikacyjne muszą być odporne na promieniowanie UV.
