Instrukcja instalacji falownika hybrydowego Solplanet ASW 05-15kH-T2-T3-DG

Szybki przewodnik instalacji falownika hybrydowego Solplanet serii ASW 05-15kH-T2-T3-DG. Zawiera instrukcje montażu, podłączenia elektrycznego, konfiguracji komunikacji oraz ważne ostrzeżenia dotyczące bezpieczeństwa.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument jest szybkim przewodnikiem instalacji falownika hybrydowego Solplanet. Nie zastępuje on pełnej instrukcji obsługi, która jest dostępna na stronie producenta. Przed przystąpieniem do prac należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, gdyż urządzenie pracuje pod wysokim napięciem i istnieje ryzyko porażenia prądem lub wybuchu w przypadku nieprawidłowej obsługi baterii.

Opis urządzenia

Falownik posiada szereg portów przyłączeniowych:

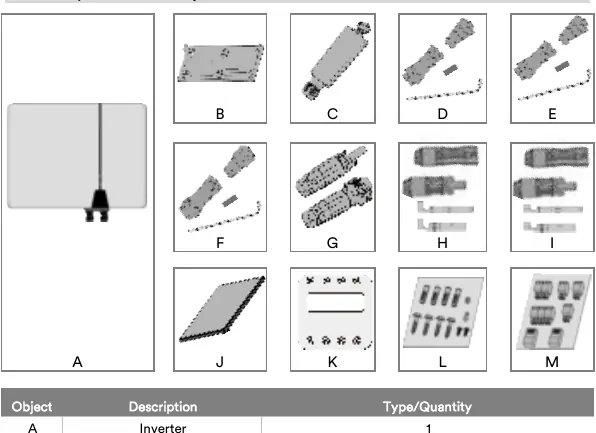

Zakres dostawy - elementy zestawu
Zakres dostawy - elementy zestawu
  • Porty baterii
  • Przełącznik DC
  • Wejście PV
  • Port Ai-Dongle
  • Porty komunikacyjne
  • Złącze generatora diesla
  • Złącze AC
  • Złącze obciążenia EPS
  • Śruba uziemiająca

Montaż

Urządzenie przeznaczone jest do montażu wewnątrz i na zewnątrz budynków. Należy zapewnić odpowiednią przestrzeń wokół falownika dla wentylacji. Montaż obejmuje zamocowanie wspornika ściennego, a następnie zawieszenie falownika i zabezpieczenie go przed upadkiem.

Kroki montażu falownika
Kroki montażu falownika
Dodatkowe zdjęcie montażowe ze strony 32
Dodatkowe zdjęcie montażowe ze strony 32

Podłączenia elektryczne

Wszystkie prace elektryczne muszą być wykonywane przez wykwalifikowany personel. Kluczowe kroki obejmują:

Instrukcja zaciskania złączy AC
Instrukcja zaciskania złączy AC
  • Uziemienie: Wykonanie drugiego uziemienia ochronnego.
  • Podłączenie AC: Zgodnie z kolorami terminali (GEN, Load, Grid).
  • Podłączenie EPS: Zasilanie awaryjne dla wybranych obwodów.
  • Podłączenie DC: Podłączenie paneli PV z zachowaniem polaryzacji.
  • Podłączenie baterii: Użycie dedykowanych złączy i przewodów o odpowiednim przekroju.

Komunikacja

Falownik obsługuje komunikację poprzez porty RJ-45 oraz złącza pinowe. Wymagane jest podłączenie licznika energii (Smart Meter) lub przekładników prądowych (CT) w przypadku pracy w trybie autokonsumpcji. Dostępne są opcje podłączenia LAN Stick oraz Ai-Dongle do zdalnego monitoringu.

Porty komunikacyjne
Porty komunikacyjne
Schemat podłączenia przekładników prądowych (CT)
Schemat podłączenia przekładników prądowych (CT)

Kontakt

W przypadku pytań technicznych należy kontaktować się z działem serwisu Solplanet. Wymagane informacje przy zgłoszeniu to: model falownika, numer seryjny, model modułów PV, liczba modułów i ciągów na MPPT, kod błędu oraz lokalizacja instalacji. Dane kontaktowe dla regionu EMEA: [email protected].

Informacje o producencie

Solplanet

Profil marki

Praktyczna pomoc

Typowe problemy

Błąd komunikacji z licznikiem lub systemem

Sprawdź poprawność podłączenia kabli komunikacyjnych (RS485, BMS, LAN) zgodnie z definicją pinów w instrukcji.

Bateria nie jest wykrywana lub nie działa

Upewnij się, że bateria jest zatwierdzona przez Solplanet i napięcie mieści się w dopuszczalnym zakresie wejściowym falownika.

Błąd uziemienia

Sprawdź, czy falownik jest poprawnie uziemiony zgodnie z wymogami instalacyjnymi.

Przed użyciem

  • Upewnij się, że bateria nie jest całkowicie rozładowana przed uruchomieniem systemu.
  • Sprawdź, czy używasz odpowiednio izolowanych narzędzi.
  • Upewnij się, że moduły PV są klasy ochrony II.
  • Sprawdź, czy terminale AC (GEN, Load, Grid) są podłączone zgodnie z kolorami.
  • Upewnij się, że falownik jest zamontowany w odpowiednim środowisku (temperatura, wilgotność).

Parametry w praktyce

MPP Trackers
Liczba niezależnych wejść dla paneli PV, pozwalająca na optymalizację uzysku energii z różnych ciągów.
Backup function
Funkcja zasilania awaryjnego, która pozwala na zasilanie wybranych obwodów z baterii lub PV w przypadku awarii sieci.
Protection class II
Wymagana klasa ochrony modułów PV dla bezpiecznej pracy bez uziemienia funkcjonalnego.

Ilustracje i schematy

  • Schematy połączeń (Australia/Europa) pokazują poprawne podłączenie AC, DC, baterii i generatora.
  • Tabela pinów komunikacyjnych (str. 24) określa funkcję każdego styku w złączach RJ-45 i 4/6-pinowych.

Zgodność modelu

  • Wymagany zatwierdzony akumulator litowo-jonowy.
  • Wymagany licznik energii (Smart Meter) dla trybu Self-Consumption.
  • Obsługiwana struktura sieci: TN-S.
