Instrukcja instalacji szafy magazynu energii Solplanet ASW 125K/261-PT
Szybki przewodnik instalacji szafy magazynu energii Solplanet ASW 125K/261-PT. Dowiedz się, jak bezpiecznie zamontować, podłączyć kable zasilające i komunikacyjne oraz skonfigurować system.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy szybkiej instalacji szafy magazynu energii Solplanet ASW 125K/261-PT. Instalacja musi być przeprowadzona wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia elektryczne. System pracuje z wysokim napięciem prądu stałego, co wiąże się z ryzykiem porażenia prądem. Zakres temperatury pracy urządzenia wynosi od -25°C do 55°C, przy czym optymalna temperatura to 18°C-28°C. Przekroczenie tych wartości może prowadzić do alarmów, ochrony systemu lub skrócenia żywotności baterii.
Opis urządzenia
Szafa magazynu energii zawiera szereg komponentów wewnętrznych, w tym:
- PCS (Energy storage converter)
- SPD (Lightning arresters)
- Moduły bateryjne
- System chłodzenia cieczą
- Moduł sterowania EMS
- Wyłączniki zasilania i zabezpieczenia
Montaż i transport

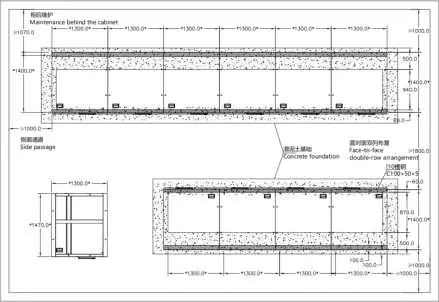

Przed instalacją należy przygotować fundament zgodnie z wymaganiami nośności. Transport urządzenia powinien odbywać się za pomocą wózka widłowego (o udźwigu min. 5T) lub dźwigu. Podczas podnoszenia dźwigiem należy używać elastycznych pasów o wytrzymałości powyżej 4t, a kąt wychylenia podczas podnoszenia nie powinien przekraczać 10 stopni. Przed przenoszeniem należy upewnić się, że drzwi szafy są zablokowane.
Instalacja elektryczna
Instalacja obejmuje podłączenie kabli zasilających oraz komunikacyjnych:
- Kable zasilające: Zalecany przekrój 95mm² ~ 120mm². Należy użyć odpowiednich końcówek miedzianych (otwór M10) i zacisnąć je co najmniej dwukrotnie. Po zaciśnięciu należy zastosować rurkę termokurczliwą. Moment dokręcania śrub wynosi 16~18 N·m.
- Kable komunikacyjne: Zaleca się stosowanie ekranowanych kabli CAT6 (23AWG~24AWG). Proces obejmuje zdejmowanie izolacji, ekranowanie, układanie żył zgodnie ze standardem 568B i zaciskanie wtyków RJ45.
Uziemienie i uszczelnienie
Szafa musi być niezawodnie uziemiona. Punkt uziemienia znajduje się wewnątrz szafy. Moment dokręcania śruby uziemiającej (M10) wynosi 14~16 N·m, a rezystancja połączenia powinna być mniejsza niż 0.1Ω. W celu uszczelnienia przepustów kablowych należy użyć masy ognioodpornej, dbając o dokładne wypełnienie szczelin, aby zapobiec przedostawaniu się ognia i dymu.
Praca równoległa
System wspiera pracę równoległą wielu szaf. Przy łączeniu więcej niż 5 szaf wymagane są dodatkowe urządzenia, takie jak switch, router i dodatkowy moduł EMS. Należy przeprowadzić debugowanie pojedynczej maszyny przed rozszerzeniem systemu o kolejne jednostki.
Kontakt serwisowy
W przypadku pytań technicznych należy kontaktować się z działem serwisu Solplanet. Należy przygotować numer seryjny produktu, kod błędu, lokalizację instalacji oraz kartę gwarancyjną. Dane kontaktowe dla regionu EMEA: [email protected].
Informacje o producencie
Solplanet
Praktyczna pomoc
Typowe problemy
System alarmuje o temperaturze
Sprawdź, czy temperatura otoczenia mieści się w zakresie -25°C~55°C (optymalnie 18°C~28°C).
Błąd komunikacji przy pracy równoległej
Sprawdź połączenia kabli CAT6 między terminalami EMS i poprawność konfiguracji routera.
Uszkodzenie kabla
Napraw uszkodzenie taśmą izolacyjną przed nałożeniem masy ognioodpornej.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany personel.
- Sprawdź, czy wyłączniki wyjściowe są w stanie otwartym.
- Przygotuj odpowiednie środki ochrony osobistej (rękawice, gogle, kask).
- Sprawdź, czy fundament spełnia wymagania nośności.
- Upewnij się, że masz odpowiednie narzędzia (zaciskarka, opalarka, klucze).
Parametry w praktyce
- Zakres temperatury pracy
- -25°C do 55°C (optymalnie 18°C-28°C).
- Specyfikacja kabla zasilającego
- Zalecane 95mm² ~ 120mm², otwór terminala M10.
- Moment dokręcania (AC)
- 16~18 N·m.
- Moment dokręcania (uziemienie)
- 14~16 N·m.
Ilustracje i schematy
- Schemat komponentów wewnętrznych pokazuje rozmieszczenie falownika, zabezpieczeń i modułów bateryjnych.
- Schemat okablowania zasilania ilustruje proces zaciskania końcówek kablowych.
- Schemat połączeń równoległych pokazuje sposób łączenia wielu szaf przez EMS.
Zgodność modelu
- Wymagane kable CAT6 ekranowane do komunikacji.
- Przy pracy równoległej powyżej 5 szaf wymagane dodatkowe urządzenia (switch, router).
