Instrukcja obsługi systemu magazynowania energii Growatt ARK 12.8H

Szybki przewodnik po instalacji, obsłudze i konserwacji wysokonapięciowego systemu bateryjnego Growatt ARK 12.8H. Dowiedz się, jak bezpiecznie zamontować moduły, podłączyć okablowanie i rozwiązywać typowe problemy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

System magazynowania energii Growatt ARK 12.8H to wysokonapięciowy system bateryjny składający się z modułu sterującego HVC 60050-A1 oraz modułów bateryjnych ARK 2.5H-A1. Przed przystąpieniem do montażu należy upewnić się, że personel posiada odpowiednie kwalifikacje techniczne. System wymaga użycia izolowanych narzędzi i środków ochrony osobistej. Nie wolno montować baterii w miejscach o wysokiej wilgotności, narażonych na bezpośrednie działanie słońca lub w pobliżu materiałów łatwopalnych.

Opis systemu

System składa się z jednostki sterującej (HVC 60050-A1) oraz od 2 do 10 modułów bateryjnych (ARK 2.5H-A1) połączonych szeregowo. Jednostka sterująca zawiera wyłącznik DC, złącza komunikacyjne i zasilające. Moduły bateryjne posiadają wbudowany system zarządzania baterią (BMS).

System magazynowania energii Growatt ARK
System magazynowania energii Growatt ARK

Montaż

System można montować na ścianie lub na podłodze:

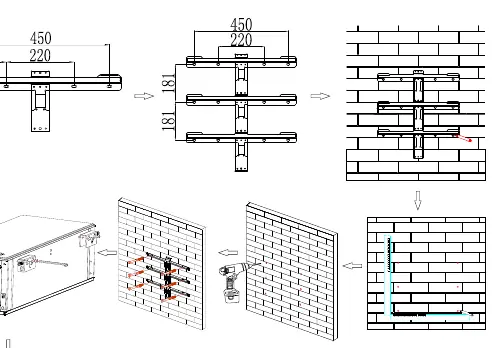

Schemat montażu ściennego
Schemat montażu ściennego

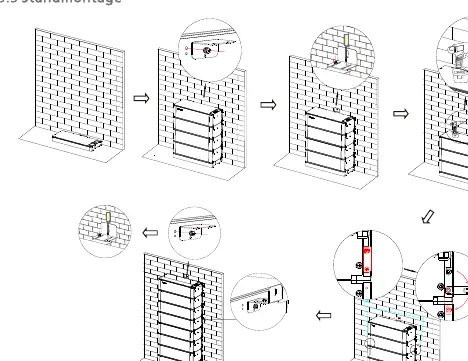

Schemat montażu podłogowego
Schemat montażu podłogowego
Dodatkowe zdjęcie montażowe ze strony 15
Dodatkowe zdjęcie montażowe ze strony 15
  • Montaż ścienny: Wymaga ściany o nośności min. 150 kg. Należy zachować odstępy: 300 mm od bocznych ścian i 500 mm od podłogi. Maksymalnie 4 moduły w rzędzie.
  • Montaż podłogowy: Wymaga podstawy (batteriesockel). Można układać do 10 modułów. Przy więcej niż 6 modułach zaleca się układ dwurzędowy.

W obu przypadkach należy użyć wiertarki, śrubokręta, klucza, miarki i multimetru. Po montażu należy sprawdzić stabilność stosu baterii.

Podłączenie elektryczne

Podłączenie musi być wykonane zgodnie ze schematami dla montażu jedno- lub dwurzędowego. Kluczowe kroki:

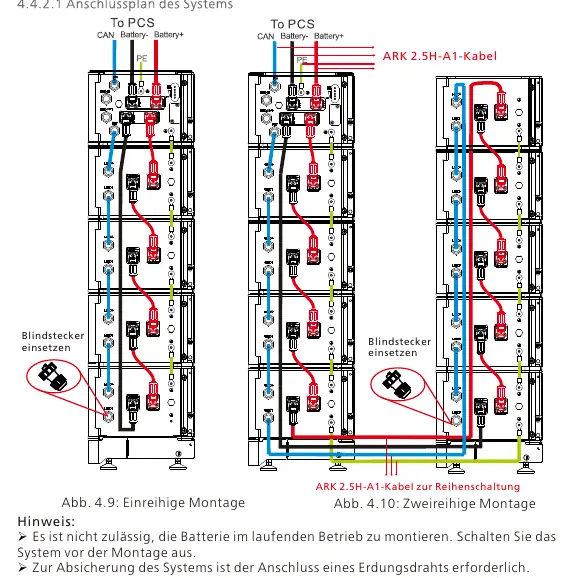

Schemat połączeń systemu
Schemat połączeń systemu
  • Podłącz kable zasilające zgodnie z kolorami.
  • Podłącz kable komunikacyjne (CAN) między modułami.
  • Ważne: Na ostatnim module bateryjnym należy zainstalować zaślepkę (blindstecker), aby system działał poprawnie.
  • Podłącz przewód uziemiający (6 mm²) do każdego modułu.

Obsługa

Aby włączyć system, należy upewnić się, że wyłącznik DC jest w pozycji ON, a następnie przytrzymać przycisk POWER przez ponad 5 sekund. System jest włączony, gdy diody RUN/ALM oraz SOC świecą się prawidłowo. Wyłączenie następuje poprzez przełączenie wyłącznika DC na jednostce sterującej w pozycję OFF.

Rozwiązywanie problemów

W przypadku wystąpienia błędu (dioda ALM miga lub świeci):

  • Błąd komunikacji CAN: Sprawdź połączenia między PCS a baterią oraz obecność zaślepki na ostatnim module.
  • Zbyt wysoka temperatura: Zatrzymaj pracę systemu i poczekaj na schłodzenie.
  • Błąd napięcia: Jeśli dioda ALM świeci na czerwono, może być wymagana interwencja serwisu.

Konserwacja

W przypadku długiego przestoju zaleca się ładowanie baterii co 3 miesiące do 40% SOC. Wymiana modułów wymaga wyłączenia systemu i odłączenia zasilania. Używaj tylko oryginalnych części zamiennych.

Informacje o producencie

Growatt New Energy

Profil marki

Praktyczna pomoc

Typowe problemy

Dioda ALM miga na czerwono (błąd komunikacji)

Sprawdź, czy zaślepka (blindstecker) jest zainstalowana w ostatnim module bateryjnym oraz czy kable komunikacyjne są dobrze dociśnięte.

Zbyt wysoka temperatura

Zatrzymaj pracę systemu. Bateria automatycznie wznowi pracę po obniżeniu temperatury.

System nie włącza się

Sprawdź, czy wyłącznik DC na jednostce sterującej jest w pozycji ON i czy kable zasilające są poprawnie podłączone.

Przed użyciem

  • Sprawdź kompletność zestawu zgodnie z listą przewozową
  • Upewnij się, że ściana/podłoga wytrzyma ciężar systemu (min. 150 kg dla ściany)
  • Przygotuj narzędzia izolowane i środki ochrony osobistej (rękawice, okulary)
  • Sprawdź, czy napięcie modułów przed połączeniem różni się o mniej niż 0,5 V
  • Upewnij się, że masz zaślepkę (blindstecker) dla ostatniego modułu

Ilustracje i schematy

  • Schemat 1.1: Opis portów jednostki sterującej HVC 60050-A1
  • Schemat 4.9/4.10: Schemat okablowania dla montażu jedno- i dwurzędowego
  • Schemat 4.1/4.8: Instrukcja montażu ściennego i podłogowego

Zgodność modelu

  • Wymaga zewnętrznego falownika (PCS) do pracy
  • Możliwość łączenia od 2 do 10 modułów ARK 2.5H-A1 w szeregu
  • Wymaga dedykowanego kabla do połączenia z PCS (sprzedawany oddzielnie)
