Instrukcja obsługi akumulatora litowo-żelazowo-fosforanowego V-TAC 48100E ESS
Szybki przewodnik po instalacji, obsłudze i konserwacji akumulatora V-TAC 48100E ESS. Dowiedz się, jak bezpiecznie podłączyć, skonfigurować i serwisować swój system magazynowania energii.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Akumulator V-TAC 48100E ESS to zaawansowany system magazynowania energii oparty na technologii litowo-żelazowo-fosforanowej (LFP). Instrukcja zawiera kluczowe wytyczne dotyczące bezpieczeństwa, instalacji, konfiguracji połączeń równoległych oraz konserwacji. Przed przystąpieniem do pracy należy upewnić się, że instalacja jest wykonywana przez wykwalifikowany personel, a wszystkie narzędzia są izolowane.
Opis urządzenia
Akumulator wyposażony jest w system zarządzania baterią (BMS), który monitoruje napięcie, prąd oraz temperaturę. Posiada wskaźniki LED stanu naładowania (SOC), alarmu oraz pracy. Urządzenie obsługuje komunikację RS485/CAN, co umożliwia monitorowanie pracy systemu.
Instalacja i podłączenie
Przed instalacją należy sprawdzić kompletność zestawu i stan techniczny akumulatora. Instalacja wymaga montażu w szafie lub na stelażu przy użyciu śrub M6. Kluczowe kroki obejmują:
- Podłączenie uziemienia do punktu uziemiającego akumulatora i szafy.
- Podłączenie kabli zasilających (dodatni i ujemny) do szyn zbiorczych.
- Konfigurację adresów DIP dla komunikacji w przypadku łączenia równoległego wielu jednostek.
- Podłączenie kabli komunikacyjnych RS485/CAN.
Uruchomienie i ustawienia
Po zakończeniu połączeń należy włączyć zasilanie ładowarki, a następnie przełącznik akumulatora (MCB). Prawidłowa praca jest sygnalizowana świeceniem diody RUN i brakiem świecenia diody ALM. Należy pamiętać o ustawieniu odpowiednich parametrów systemu zgodnie z wymaganiami projektowymi.
Konserwacja i przechowywanie
Akumulator jest bezobsługowy, jednak wymaga regularnych przeglądów co 3-6 miesięcy. Należy sprawdzać stan połączeń, czystość obudowy oraz czytelność wskaźników. W przypadku długotrwałego przechowywania, akumulator powinien być naładowany do 40-50% SOC i przechowywany w suchym, dobrze wentylowanym miejscu w temperaturze 15-35°C.
Rozwiązywanie problemów
W przypadku wystąpienia awarii, należy sprawdzić stan połączeń kablowych, ustawienia przełączników DIP oraz stan naładowania. Jeśli dioda alarmu świeci, należy zidentyfikować przyczynę (np. błąd komunikacji, zbyt niskie napięcie) i podjąć odpowiednie kroki naprawcze opisane w tabeli FAQ w instrukcji.
Informacje o producencie
V-TAC Europe
Praktyczna pomoc
Typowe problemy
Wskaźniki nie świecą
Sprawdź poprawność podłączenia kabla zasilającego, włącz wyłącznik zasilania lub naładuj akumulator, jeśli jest w stanie uśpienia.
Brak możliwości rozładowania/ładowania
Sprawdź stan terminali, upewnij się, że wyłącznik jest włączony oraz sprawdź ciągłość linii komunikacyjnej BMS.
Błąd komunikacji
Sprawdź stan kabla sieciowego, upewnij się, że akumulator nie jest w stanie uśpienia i sprawdź ustawienia adresów DIP.
Przed użyciem
- Sprawdź wygląd zewnętrzny akumulatora pod kątem uszkodzeń lub wycieków.
- Upewnij się, że używasz izolowanych narzędzi.
- Sprawdź, czy akumulator jest w stanie wyłączonym przed rozpoczęciem instalacji.
- Potwierdź spójność napięcia i stanu naładowania (SOC) przed łączeniem równoległym.
- Upewnij się, że szafa montażowa spełnia wymogi środowiskowe (IP55+ w trudnych warunkach).
Parametry w praktyce
- Nominalne napięcie
- 48V lub 51.2V w zależności od liczby ogniw (15S/16S).
- Nominalna pojemność
- 100Ah dla modelu 48100E.
- Moment dokręcania terminali
- 7 N·m - kluczowy dla bezpieczeństwa połączeń elektrycznych.
Ilustracje i schematy
- Panel przedni zawiera wskaźniki SOC, przyciski DIP, porty komunikacyjne RJ45 oraz wyłącznik zasilania.

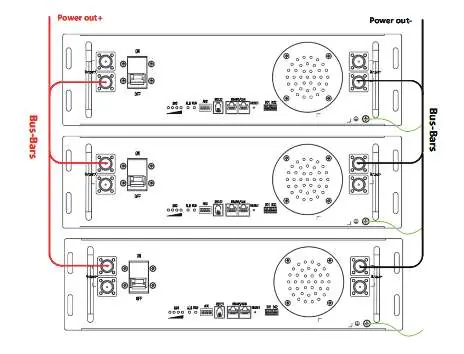

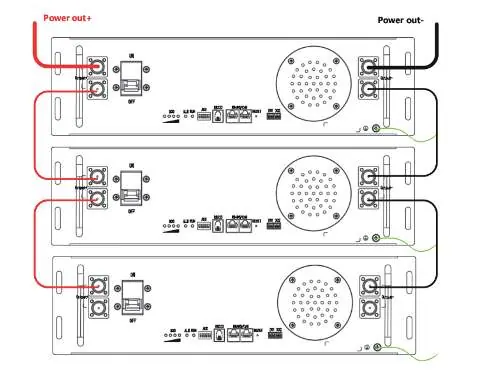

- Schematy połączeń pokazują sposób łączenia równoległego z wykorzystaniem szyn zbiorczych (bus-bars) dla prądów powyżej 100A.
Zgodność modelu
- Akumulator nie obsługuje łączenia szeregowego.
- Wymaga dedykowanego systemu komunikacji RS485/CAN przy łączeniu wielu jednostek.
- W środowiskach o wysokim ryzyku korozji (blisko morza/źródeł zanieczyszczeń) wymagana jest szafa klimatyzowana IP55 lub wyższa.
Autor opracowania
Piotr Nowak
Analityk dokumentacji PDF
Opracowuje instrukcje obsługi pod kątem przejrzystości, bezpieczeństwa i szybkiego odnalezienia informacji potrzebnych przed użyciem produktu.
