Instrukcja obsługi systemu magazynowania energii DEYE BOS-G

Najważniejsze informacje z instrukcji

System DEYE BOS-G to modułowy wysokonapięciowy system baterii litowo-jonowych. Instalacja i konserwacja muszą być przeprowadzane wyłącznie przez wykwalifikowany i autoryzowany personel. System wymaga pracy w zamkniętym, ognioodpornym pomieszczeniu z odpowiednią wentylacją i zabezpieczeniami przeciwpożarowymi. Wszelkie pytania techniczne można kierować na adres e-mail [email protected] lub pod numer telefonu +86 0574 8612 0560.

Opis urządzenia i elementy zestawu

System składa się z modułów bateryjnych (pojemność 5,12 kWh każdy) oraz skrzynki sterowania wysokiego napięcia. Możliwa jest konfiguracja od 3 do 12 modułów w szeregu, co pozwala na uzyskanie całkowitej energii od 15,36 kWh do 61,44 kWh. Zestaw zawiera stelaż (rack), moduły bateryjne, skrzynkę sterowania, okablowanie oraz elementy montażowe.

Instalacja i montaż

Montaż systemu powinien odbywać się na płaskiej, suchej powierzchni o odpowiedniej nośności.

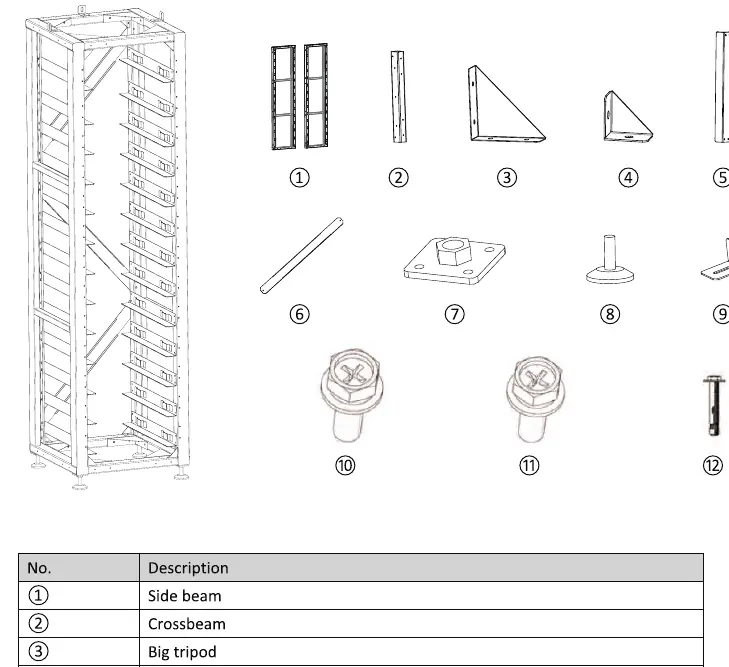

• Zmontuj stelaż, łącząc belki boczne, poprzeczne, trójnogi i podstawę.
• Zainstaluj moduły bateryjne w stelażu, zaczynając od dołu.
• Zabezpiecz moduły za pomocą śrub M4*12.

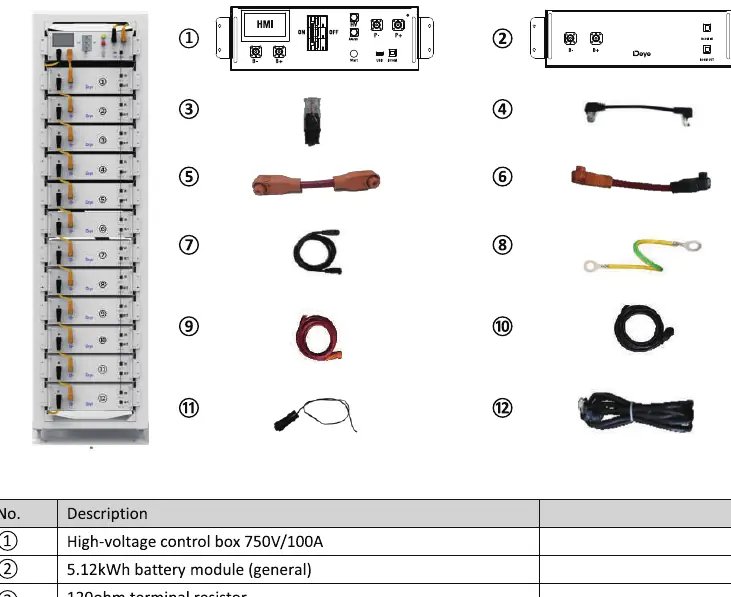

• Podłącz okablowanie komunikacyjne i zasilające zgodnie z instrukcją, pamiętając o zabezpieczeniu portu OUT ostatniego modułu rezystorem 120ohm.
• Podłącz przewody uziemiające do skrzynki sterowania i stelaża.

Uruchomienie i obsługa

Po zakończeniu połączeń elektrycznych, włącz wyłącznik powietrzny na skrzynce sterowania, a następnie naciśnij przycisk START. Po około 8 sekundach powinna zaświecić się żółta kontrolka HV. Interfejs użytkownika na ekranie HMI pozwala na monitorowanie napięcia, prądu, stanu naładowania (SoC) oraz temperatury.

Konserwacja i serwis

Raz w roku należy przeprowadzić kontrolę wizualną oraz sprawdzić dokręcenie wszystkich połączeń elektrycznych. Zalecane momenty dokręcania: uziemienie skrzynki sterowania 4,5 Nm, pozostałe połączenia 1,2 Nm. System należy wyłączać i restartować raz w roku. Aktualizacje oprogramowania układowego (firmware) można przeprowadzać za pomocą pamięci USB lub oprogramowania HVESS-Monitor.

Rozwiązywanie problemów

System posiada wbudowany system diagnostyki błędów. W przypadku wystąpienia awarii, na ekranie pojawi się odpowiedni kod błędu (np. OV - przepięcie, UV - zbyt niskie napięcie, OT - przegrzanie, OC - przetężenie). Szczegółowe tabele z warunkami wyzwalania alarmów i zabezpieczeń znajdują się w sekcji 8 instrukcji.

Bezpieczeństwo i utylizacja

Baterie litowo-jonowe wymagają szczególnej ostrożności. Zabrania się otwierania, demontażu, wystawiania na działanie ognia lub wysokich temperatur. W przypadku wycieku elektrolitu należy natychmiast przemyć miejsce wodą i skontaktować się z lekarzem. Zużyte baterie nie mogą być wyrzucane do odpadów domowych; podlegają obowiązkowi zwrotu do punktów recyklingu.
