Instrukcja obsługi systemu magazynowania energii Savant Power Storage 20 [100A]

Szybki przewodnik po instalacji i obsłudze systemu Savant Power Storage 20 [100A]. Zawiera schematy połączeń, opis paneli, diod LED oraz instrukcję montażu krok po kroku.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

System Savant Power Storage 20 [100A] to zaawansowane rozwiązanie do magazynowania energii. Przed przystąpieniem do instalacji należy upewnić się, że powierzchnia montażowa jest w stanie utrzymać ciężar systemu wynoszący 272 kg. Instalacja wymaga przestrzegania lokalnych przepisów elektrycznych oraz użycia dedykowanego zestawu montażowego. System musi być podłączony do urządzenia Power Director w celu pełnej konfiguracji.

Opis paneli i złączy

Inwerter posiada panel przedni z przyciskiem ON/OFF, przełącznikiem sieciowym (Grid Switch) oraz portami komunikacyjnymi. Dostęp do obszaru okablowania uzyskuje się po zdjęciu panelu przedniego. Bateria wyposażona jest w panel statusu z przełącznikiem zasilania, przyciskiem resetu, przyciskiem startu oraz wskaźnikami LED informującymi o stanie pracy i błędach.

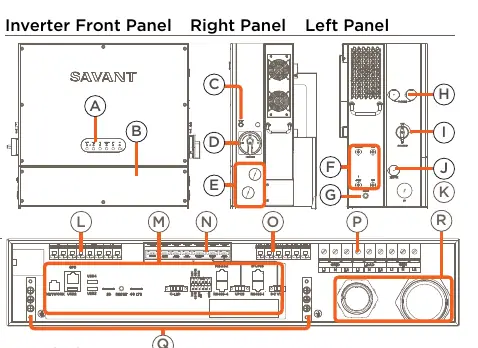

Panel przedni inwertera
Panel przedni inwertera
Panel statusu baterii
Panel statusu baterii

Diody LED i stany pracy

System wykorzystuje wskaźniki LED do komunikacji stanu:

  • Network (Inwerter): Solid Red oznacza start systemu, Blinking Green oznacza połączenie z routerem, Solid Green oznacza poprawne połączenie z internetem.
  • Status (Inwerter): Solid Green oznacza normalną pracę, Blinking Red sygnalizuje błąd komunikacji.
  • Run (Inwerter): Solid Green oznacza normalną pracę ładowania, Solid Red oznacza błąd inwertera.
  • Status LED (Bateria): Solid Green oznacza normalną pracę, Solid Red oznacza błąd lub ochronę, Blinking Yellow oznacza trwający proces uruchamiania lub aktualizacji.

Instalacja systemu

Proces instalacji obejmuje:

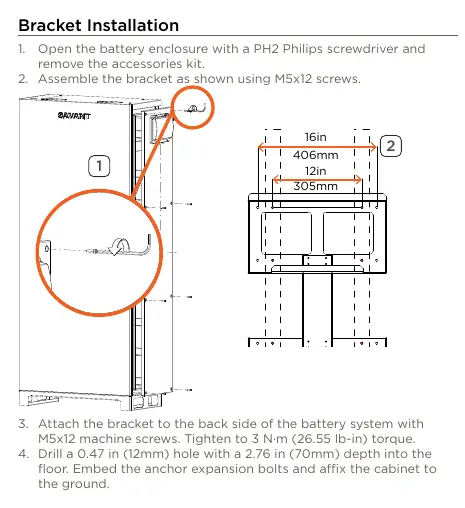

Montaż wspornika
Montaż wspornika

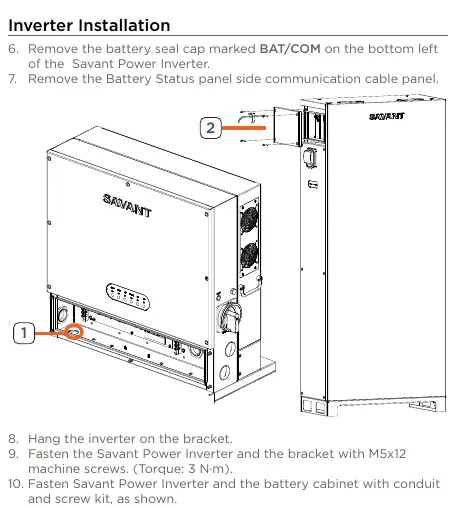

Montaż inwertera
Montaż inwertera
  1. Otwarcie obudowy baterii i wyjęcie zestawu akcesoriów.
  2. Montaż wspornika na ścianie przy użyciu śrub M6x50.
  3. Zamocowanie wspornika do tylnej części systemu baterii za pomocą śrub M5x12.
  4. Zakotwiczenie szafki do podłoża za pomocą śrub rozporowych.
  5. Zawieszenie inwertera na wsporniku i zabezpieczenie go śrubami M5x12.
  6. Podłączenie modułów baterii od dołu do góry, zabezpieczając je śrubami M4x8.

Okablowanie

Kluczowe kroki połączeń:

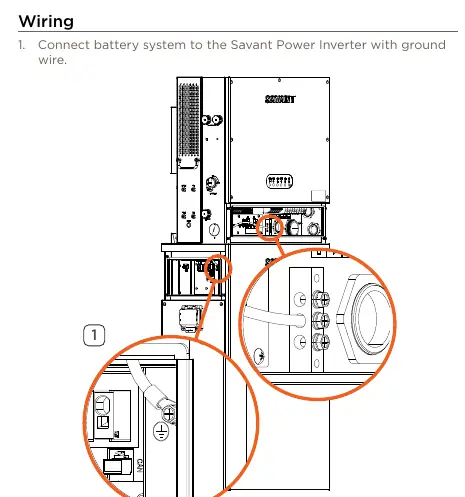

Schemat połączeń
Schemat połączeń
  • Podłącz uziemienie między systemem baterii a inwerterem.
  • Wykonaj połączenia REF, BAT- oraz BAT+ z inwertera do panelu dostępu baterii przez kanał kablowy.
  • Podłącz przewód DC 12V między inwerterem a panelem baterii.
  • Podłącz port BCMS inwertera do złącza CANBUS na panelu baterii.
  • Podłącz system do sieci za pomocą kabla CAT5 lub wyższego do tego samego przełącznika sieciowego, co Power Director.

Dane techniczne

System charakteryzuje się następującymi parametrami:

  • Temperatura pracy (Inwerter): -25°C do 55°C.
  • Temperatura pracy (Bateria): 0°C do 45°C.
  • Pojemność baterii: 52 Ah / 20 kWh.
  • Maksymalna moc: 12.5 kW.
  • Waga: 272 kg.
  • Łączność: Wi-Fi 2.4 GHz IEEE 802.11 b/g/n.

Praktyczna pomoc

Typowe problemy

Dioda Network miga na czerwono

System jest gotowy do połączenia sieciowego.

Dioda Status świeci na czerwono

Wewnętrzny błąd komunikacji jednostki zarządzania energią.

Dioda Run świeci na czerwono

Wykryto błąd jednostki inwertera.

Dioda Status LED baterii miga na żółto

Trwa uruchamianie systemu lub aktualizacja oprogramowania.

Przed użyciem

  • Sprawdź zawartość zestawu (inwerter, 8 modułów baterii, akcesoria montażowe).
  • Upewnij się, że ściana montażowa wytrzyma ciężar systemu (272 kg).
  • Przygotuj narzędzia: śrubokręt PH2, wiertarka.
  • Oznacz moduły baterii numerami 1-8 przed instalacją.
  • Upewnij się, że masz dostęp do Power Director w celu konfiguracji.

Parametry w praktyce

Pojemność baterii
52 Ah / 20 kWh całkowitej energii.
Maksymalna moc
12.5 kW mocy wyjściowej.

Ilustracje i schematy

  • Panel przedni inwertera zawiera przycisk ON/OFF, przełącznik sieciowy oraz porty komunikacyjne.
  • Panel baterii posiada przełącznik zasilania, przycisk resetu oraz wskaźniki stanu LED.
  • Schemat instalacji pokazuje kolejność montażu wspornika i zawieszania inwertera.

Zgodność modelu

  • Wymaga połączenia z Power Director.
  • Obsługuje Wi-Fi 2.4 GHz IEEE 802.11 b/g/n.
  • Wymaga kabla CAT5 lub wyższego do połączenia sieciowego.
