Instrukcja obsługi systemu magazynowania energii Dyness POWERBOX Pro

Szybki przewodnik po instalacji, konfiguracji i obsłudze systemu magazynowania energii Dyness POWERBOX Pro. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć inwerter, ustawić przełączniki DIP oraz rozwiązywać typowe problemy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

System Dyness POWERBOX Pro to modułowy akumulator litowo-żelazowo-fosforanowy (LiFePO4) przeznaczony do domowych systemów magazynowania energii. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, konfiguracji komunikacji z inwerterem oraz procedur serwisowych. Przed przystąpieniem do prac należy upewnić się, że system jest wyłączony, a instalator posiada odpowiednie przeszkolenie.

Opis urządzenia i elementy zestawu

Urządzenie posiada stopień ochrony IP65, co pozwala na instalację wewnątrz i na zewnątrz budynków. Panel przedni zawiera gniazda wyjściowe DC (dodatnie i ujemne), porty komunikacyjne CAN/RS485, przycisk Reset oraz wskaźniki LED stanu modułów. W zestawie znajdują się m.in. wsporniki montażowe, kable zasilające, kabel komunikacyjny oraz śruby rozporowe.

Panel przedni urządzenia
Panel przedni urządzenia

Instalacja i montaż

Montaż może odbywać się na podłodze lub na ścianie. Ściana musi być wykonana z cegły lub cementu o grubości co najmniej 100mm. Należy zachować odpowiednie odstępy montażowe (300mm z boków). Podczas instalacji konieczne jest stosowanie środków ochrony osobistej: rękawic izolacyjnych, gogli ochronnych i obuwia ochronnego.

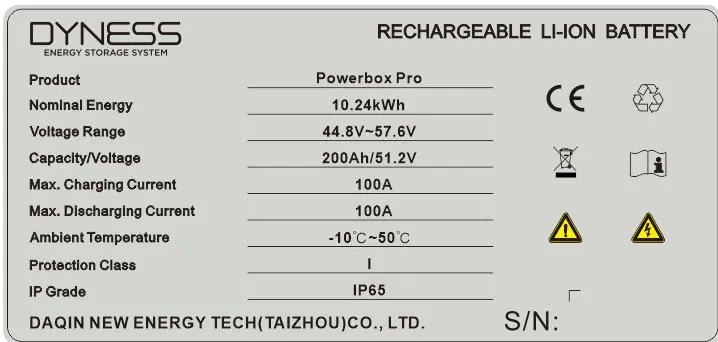

Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 16
Dodatkowe zdjęcie montażowe ze strony 16
Dodatkowe zdjęcie montażowe ze strony 17
Dodatkowe zdjęcie montażowe ze strony 17

Podłączenie elektryczne

Przed podłączeniem kabli należy sprawdzić ciągłość obwodu multimetrem. Kable zasilające (czerwony dla bieguna dodatniego, czarny dla ujemnego) należy podłączyć do odpowiednich gniazd inwertera. Wymagane jest również podłączenie uziemienia do obudowy akumulatora (przewód min. 6mm2). W przypadku systemów równoległych (do 5 jednostek) należy użyć dedykowanej skrzynki rozdzielczej.

Punkt uziemienia
Punkt uziemienia

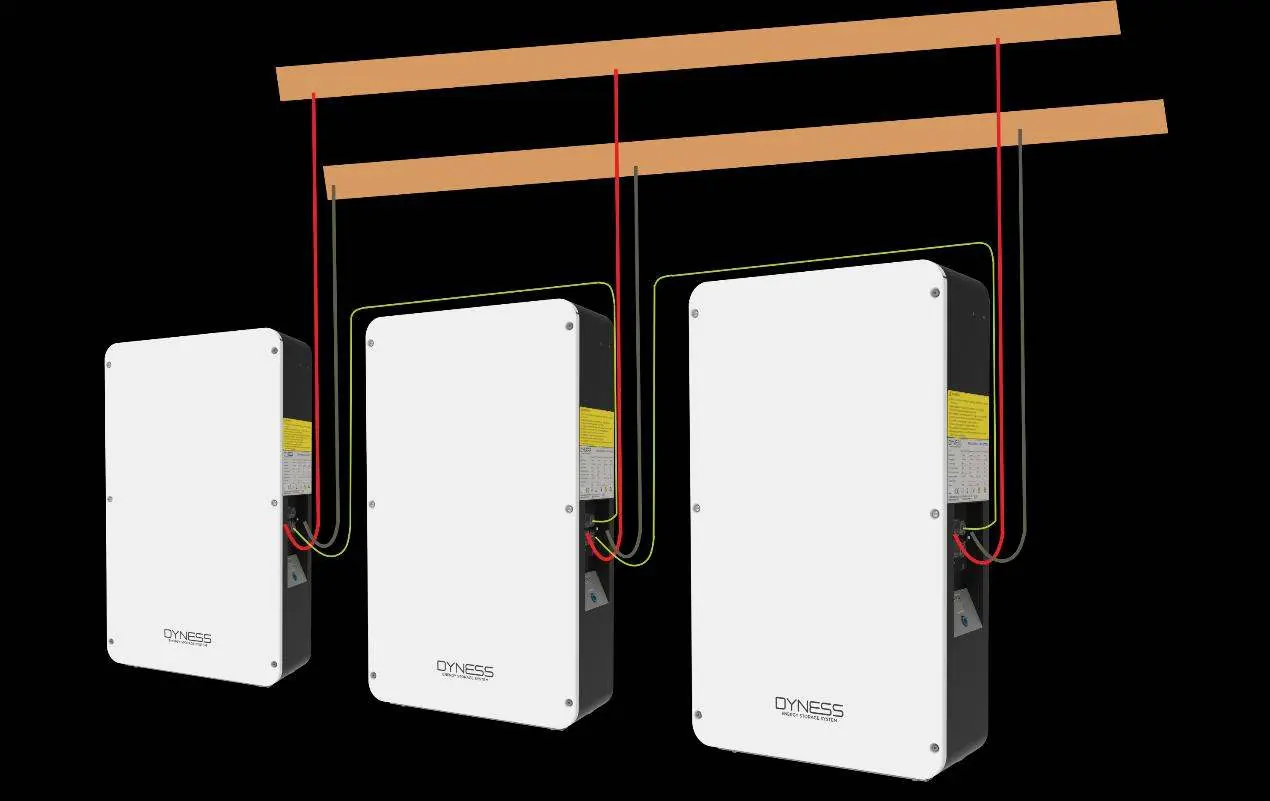

Schemat połączeń równoległych systemu
Schemat połączeń równoległych systemu

Konfiguracja przełączników DIP

Przełączniki DIP służą do wyboru protokołu komunikacyjnego i adresu modułu. Fabryczne ustawienie dla większości inwerterów (Goodwe, Solis, Lux, Deye, Victron, SMA itp.) to 0010. W przypadku zmiany ustawień konieczny jest kontakt z producentem w celu autoryzacji otwarcia obudowy.

Obsługa i wskaźniki LED

System uruchamia się przyciskiem Reset. Diody LED informują o stanie pracy: zielone światło oznacza normalną pracę (SOC 11-100%), żółte alarm, a czerwone aktywację zabezpieczeń (np. nadprądowe, temperaturowe). W przypadku awarii należy sprawdzić kody błędów zgodnie z tabelami w instrukcji.

Konserwacja i rozwiązywanie problemów

W przypadku długotrwałego przechowywania akumulator należy ładować co 6 miesięcy. Jeśli system nie reaguje, sprawdź stan wyłącznika DC oraz poprawność połączeń komunikacyjnych. Wszelkie naprawy muszą być wykonywane przez autoryzowany personel.

Praktyczna pomoc

Typowe problemy

Wskaźnik nie reaguje po włączeniu systemu

Upewnij się, że przycisk zasilania (Reset) został przytrzymany przez 3 sekundy.

Brak wyjścia DC po włączeniu

Sprawdź, czy wyłącznik DC (DC breaker) na boku obudowy jest włączony.

Brak wyjścia DC, świeci czerwona dioda, buzzer piszczy

Napięcie akumulatora jest zbyt niskie. Należy naładować system.

Dioda LED1 miga na żółto

Wystąpił błąd komunikacji. Sprawdź kable komunikacyjne zewnętrzne i wewnętrzne.

Diody 1 i 2 migają naprzemiennie

Błąd adresowania modułów. Sprawdź połączenia kabli komunikacyjnych i ustawienia przełączników DIP modułów podrzędnych.

Przed użyciem

  • Sprawdź, czy wyłącznik DC jest w pozycji OFF przed instalacją.
  • Upewnij się, że ściana montażowa ma odpowiednią nośność i grubość (min. 100mm).
  • Sprawdź polaryzację kabli zasilających przed podłączeniem do inwertera.
  • Ustaw przełączniki DIP zgodnie z modelem inwertera.
  • Zarejestruj produkt na oficjalnej stronie Dyness po instalacji, aby aktywować gwarancję.

Parametry w praktyce

Nominalna energia
10.24kWh
Napięcie nominalne
51.2V
Max prąd ładowania/rozładowania
100A
Stopień ochrony
IP65 (odporność na pył i wodę)

Ilustracje i schematy

  • Schemat połączeń równoległych pokazuje podłączenie do 5 jednostek Powerbox Pro.
  • Panel przedni zawiera gniazda zasilania (BAT+, BAT-), porty komunikacyjne (CAN IN, CAN OUT) oraz przycisk zasilania.

Zgodność modelu

  • Współpracuje z inwerterami: Goodwe, Solis, Lux, Sofar, Deye, Victron, Imeon, Sungrow, SMA, Renac, Delios, SAJ.
