Instrukcja obsługi mobilnego filtra powietrza Laguna 151-MFlux5
Szybki przewodnik po instrukcji obsługi mobilnego filtra powietrza Laguna 151-MFlux5. Dowiedz się, jak poprawnie zmontować urządzenie, sparować pilot, wymieniać filtry HEPA oraz rozwiązywać najczęstsze problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

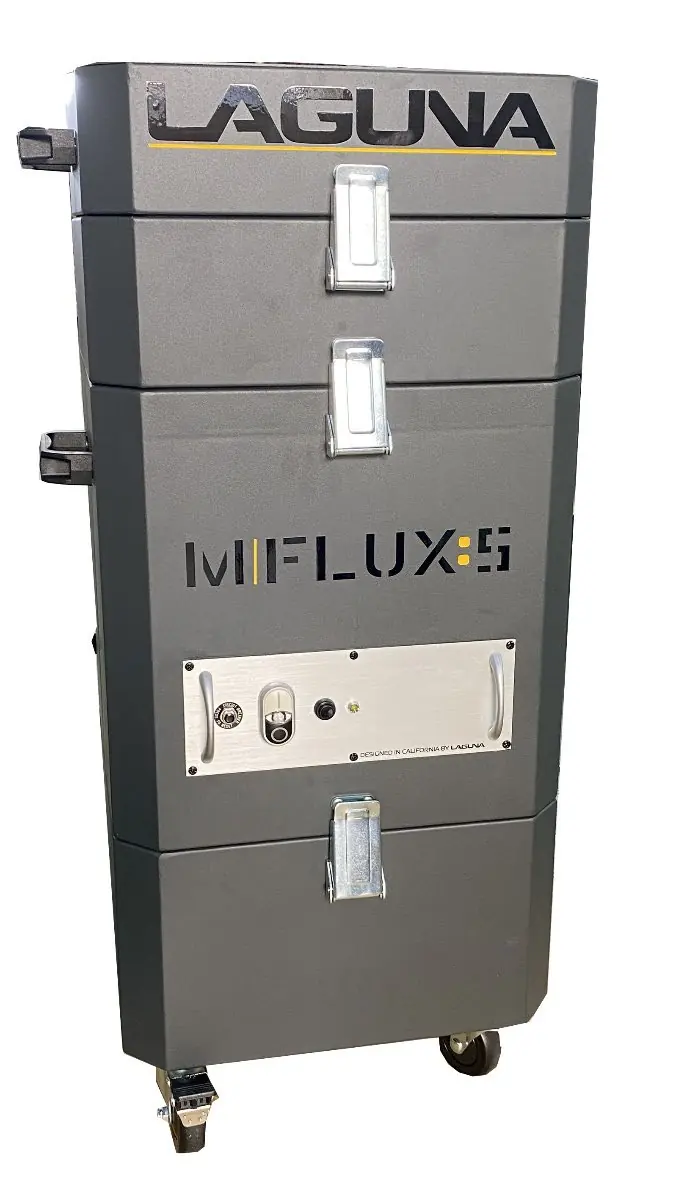

Mobilny filtr powietrza Laguna 151-MFlux5 jest przeznaczony do filtrowania powietrza w pomieszczeniach. Urządzenie nie jest przeznaczone do zbierania pyłu drzewnego z maszyn stolarskich. Przed uruchomieniem należy upewnić się, że urządzenie stoi na stabilnym podłożu, a kółka są zablokowane. Regularna konserwacja i wymiana filtrów HEPA są kluczowe dla zachowania wydajności urządzenia.
Opis urządzenia

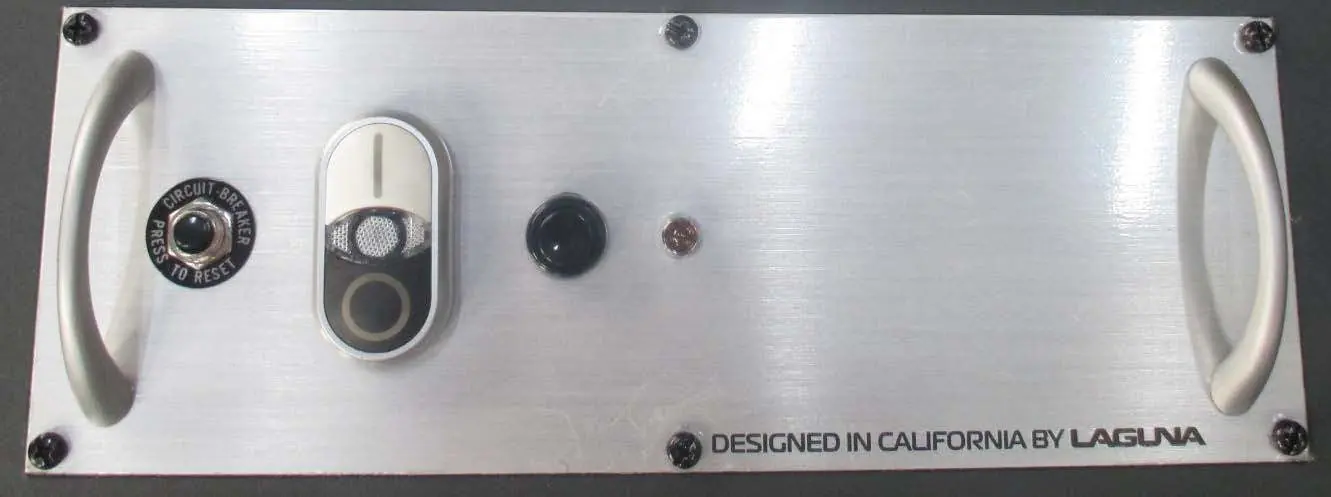

Panel sterowania znajduje się na obudowie i zawiera:
- Wyłącznik automatyczny (Circuit breaker): wyskakuje w przypadku przeciążenia. Należy odczekać chwilę i wcisnąć przycisk reset.
- Włącznik ON/OFF: służy do uruchamiania i wyłączania urządzenia.
- Przycisk parowania/resetu: służy do parowania pilota oraz resetowania wskaźnika wymiany filtra.
- Wskaźnik LED wymiany filtra: informuje o konieczności wymiany filtra HEPA.
Montaż
Urządzenie dostarczane jest w jednym opakowaniu. Montaż ogranicza się do przykręcenia czterech uchwytów za pomocą dołączonych śrub sześciokątnych po obu stronach obudowy.
Obsługa
Urządzenie można obsługiwać za pomocą panelu sterowania lub dołączonego pilota zdalnego sterowania (wymaga baterii 12V typu 27A). Aby sparować pilot: upewnij się, że urządzenie jest włączone, przytrzymaj przycisk parowania na panelu do usłyszenia dwóch sygnałów dźwiękowych, a następnie naciśnij przycisk parowania na pilocie do usłyszenia trzech sygnałów.
Konserwacja i wymiana filtra HEPA

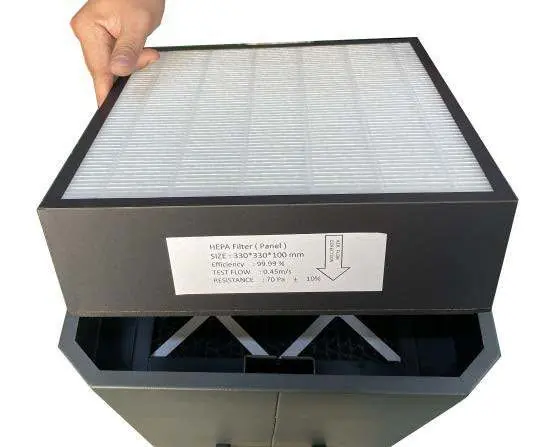

Wskaźnik LED filtra miga dwukrotnie, gdy filtry wymagają wymiany (po ok. 4000 godzin pracy). Aby wymienić filtr: odłącz urządzenie od zasilania, otwórz zatrzaski po obu stronach, zdejmij cztery mocowania filtra, wymień filtr HEPA (zwracając uwagę na kierunek przepływu powietrza oznaczony strzałką), zamontuj mocowania i zamknij zatrzaski. Po wymianie należy 5-krotnie nacisnąć przycisk resetowania timera na panelu.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem, sprawdź zasilanie, bezpieczniki oraz czy wyłącznik automatyczny na panelu nie został wyzwolony. W przypadku nadmiernych wibracji lub hałasu, sprawdź dokręcenie wszystkich śrub, stan wentylatora oraz czy urządzenie stoi na płaskiej powierzchni.
Dane techniczne
- Moc silnika: 750 W
- Zasilanie: 230 V / 50 Hz
- Maksymalny przepływ powietrza: 530 m3/h
- Filtr: 2x HEPA (99,99% skuteczności dla cząstek powyżej 0,3 mikrona)
- Wymiary filtra: 330 x 330 x 100 mm
Praktyczna pomoc
Typowe problemy
Urządzenie nie startuje lub wyzwala bezpiecznik
Sprawdź zasilanie, upewnij się, że bezpiecznik w budynku jest sprawny. Sprawdź, czy wyłącznik automatyczny na panelu urządzenia nie został wyzwolony (wciśnij przycisk reset).
Nadmierne wibracje lub hałas
Sprawdź, czy urządzenie stoi na płaskiej powierzchni. Dokręć wszystkie śruby i nakrętki. Sprawdź wentylator pod kątem uszkodzeń lub poluzowania.
Wskaźnik filtra miga
Oznacza to konieczność wymiany filtra HEPA. Po wymianie naciśnij przycisk resetowania timera na panelu 5 razy.
Przed użyciem
- Sprawdź stan techniczny urządzenia i przewodu zasilającego.
- Upewnij się, że wszystkie osłony są zamontowane.
- Zablokuj kółka przed uruchomieniem.
- Upewnij się, że wloty i wyloty powietrza są drożne.
- Sprawdź, czy filtry są poprawnie zainstalowane.
Parametry w praktyce
- Przepływ 530 m3/h
- Wydajność oczyszczania powietrza w warunkach optymalnych.
- Filtr HEPA 99,99%
- Wysoka skuteczność filtracji cząstek o wielkości powyżej 0,3 mikrona.
Ilustracje i schematy
- Schemat elektryczny (strona 10) pokazuje połączenia silnika, wyłącznika, wskaźnika 4000h oraz przycisków sterujących.

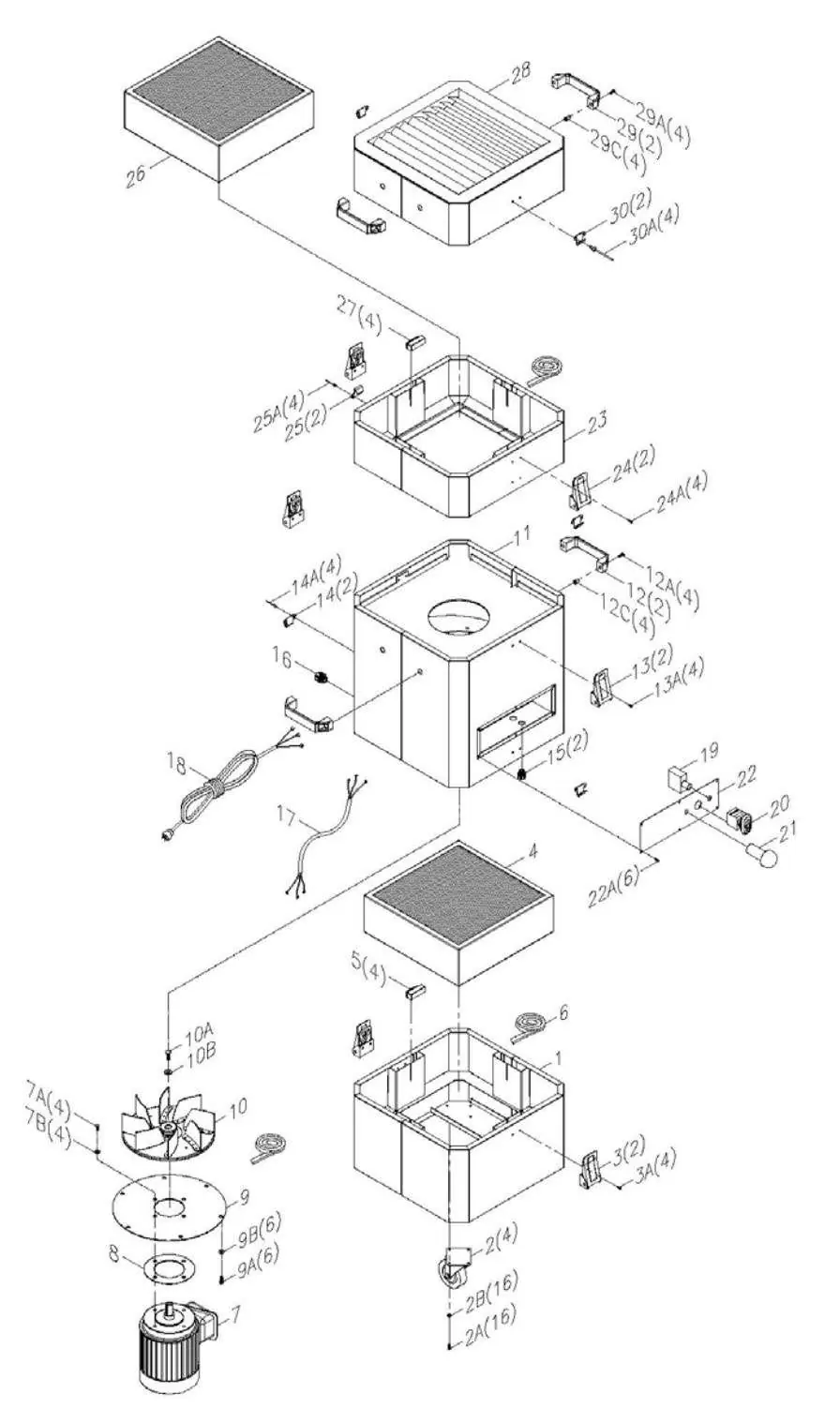

- Lista części (strona 12) zawiera wykaz wszystkich komponentów, w tym filtrów, silnika, wentylatora i elementów obudowy.
Zgodność modelu
- Urządzenie nie jest przeznaczone do zbierania pyłu drzewnego.
- Używaj tylko oryginalnych części zamiennych i akcesoriów zalecanych przez IGM.
- Wymagane zasilanie 230V/50Hz.
