Instrukcja obsługi pilarki stołowej Laguna 151-Fusion1
Szybki przewodnik po instrukcji obsługi pilarki stołowej Laguna 151-Fusion1. Dowiedz się, jak bezpiecznie zmontować, ustawić i konserwować urządzenie oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pilarka stołowa Laguna 151-Fusion1 jest przeznaczona wyłącznie do cięcia drewna i materiałów drewnopochodnych. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z używaniem osłon, klina rozszczepiającego oraz popychaczy. Urządzenie wymaga podłączenia do sprawnego systemu odciągu pyłu.
Opis urządzenia

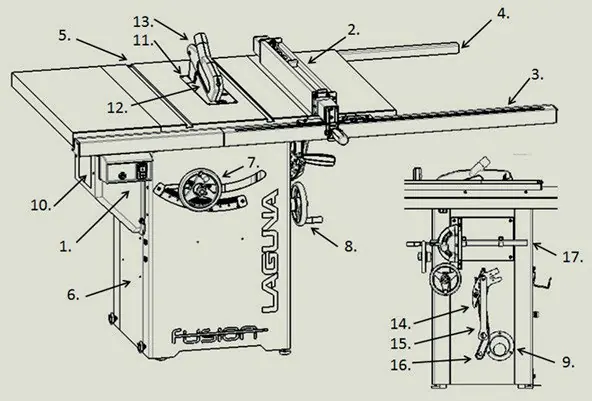

Główne elementy pilarki obejmują stół z rowkami na prowadnicę kątową, ogrodzenie (prowadnicę wzdłużną), silnik z napędem paskowym, pokrętła regulacji wysokości i kąta nachylenia tarczy oraz wyłącznik magnetyczny z zabezpieczeniem przeciążeniowym.
Montaż i instalacja
Urządzenie jest ciężkie, dlatego do jego ustawienia wymagane są co najmniej dwie osoby. Montaż obejmuje:
- Złożenie podstawy i zamontowanie nóg.
- Przykręcenie skrzydeł stołu.
- Montaż szyn prowadzących (tylnych i przednich) oraz ich wypoziomowanie względem blatu.
- Instalację ogrodzenia i sprawdzenie jego równoległości względem tarczy.
- Wypoziomowanie maszyny za pomocą kółek/nóżek poziomujących.
Obsługa i regulacje
Przed każdą regulacją należy odłączyć maszynę od zasilania. Kluczowe czynności to:
- Wymiana tarczy: Wymaga zdjęcia osłony, klina rozszczepiającego i wkładki stołu. Należy zablokować wrzeciono i odkręcić nakrętkę.

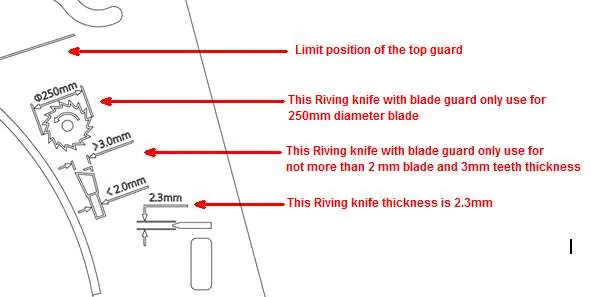

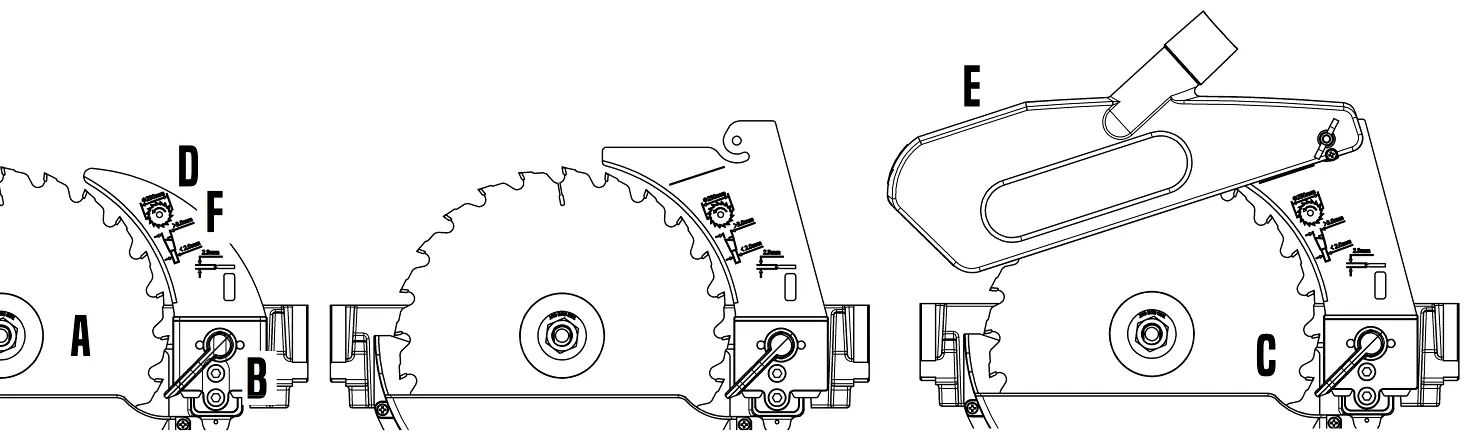

- Regulacja klina rozszczepiającego: Klin musi być ustawiony w linii z tarczą, w odległości 3-8 mm od zębów tarczy.
- Regulacja ogrodzenia: Możliwa jest regulacja równoległości względem tarczy oraz wysokości ślizgów.
- Kąty cięcia: Pokrętła pozwalają na precyzyjne ustawienie wysokości i kąta nachylenia tarczy (0-45 stopni).
Konserwacja
Regularna konserwacja zapewnia długą żywotność maszyny:
- Codziennie: Sprawdzanie śrub montażowych, stanu tarczy, osłon i przewodów.
- Cotygodniowo: Czyszczenie blatu, rowków i ogrodzenia.

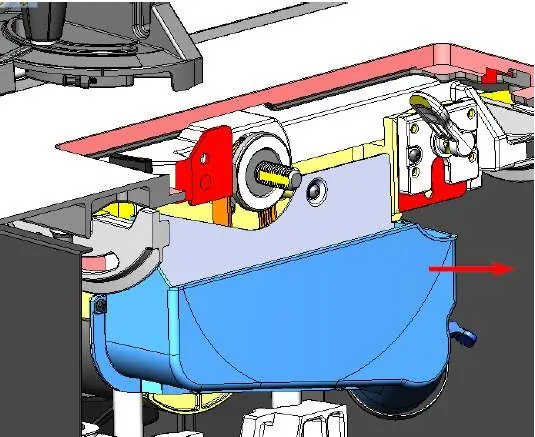

- Comiesięcznie: Usuwanie pyłu z wnętrza obudowy i silnika, sprawdzanie naciągu paska.
- Co 6-12 miesięcy: Smarowanie ślizgów, przekładni ślimakowej i śruby pociągowej.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź bezpiecznik, kondensator rozruchowy oraz połączenia elektryczne. Jeśli maszyna wibruje lub jest zbyt głośna, sprawdź dokręcenie śrub silnika, stan paska oraz łożyska. W przypadku przeciążenia zmniejsz prędkość posuwu lub sprawdź, czy tarcza nie jest tępa.
Praktyczna pomoc
Typowe problemy
Maszyna nie uruchamia się lub wybija bezpiecznik
Sprawdź kondensator rozruchowy, wyłącznik, połączenia elektryczne oraz czy napięcie w sieci jest zgodne z tabliczką znamionową.
Nadmierny hałas lub wibracje
Sprawdź dokręcenie śrub silnika i komponentów, stan paska napędowego oraz czy tarcza nie jest wygięta.
Maszyna traci moc podczas cięcia
Zmniejsz prędkość posuwu, sprawdź czy tarcza jest ostra i czy pasek nie ślizga się na kołach pasowych.
Przed użyciem
- Sprawdź, czy wszystkie śruby montażowe są dokręcone.
- Upewnij się, że tarcza jest ostra i poprawnie zamontowana.
- Sprawdź, czy klin rozszczepiający i osłona są na swoim miejscu.
- Podłącz system odciągu pyłu.
- Upewnij się, że maszyna jest wypoziomowana.
- Załóż okulary ochronne, ochronniki słuchu i maskę przeciwpyłową.
Parametry w praktyce
- Moc wejściowa
- 1450 W
- Średnica tarczy
- 250 mm (otwór 30 mm)
- Waga maszyny
- 110 kg
Ilustracje i schematy
- Mapa komponentów wewnętrznych (strona 28) ułatwia identyfikację części przy serwisowaniu.

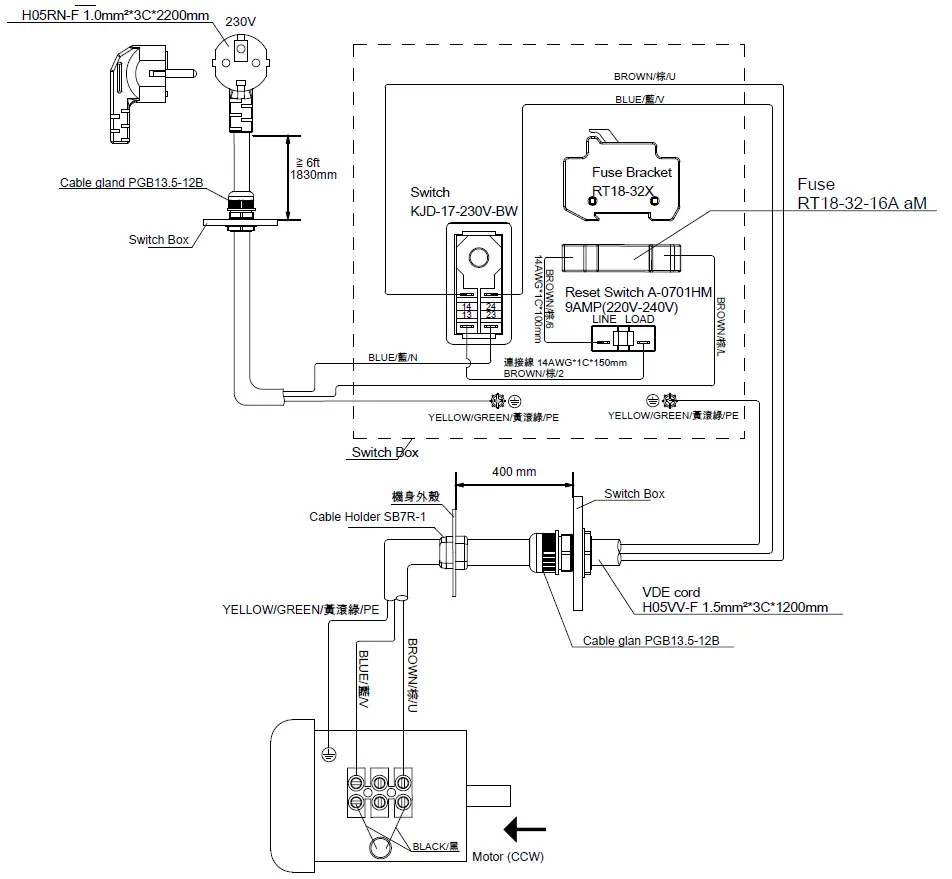

- Schemat elektryczny (strona 29) pokazuje połączenia wyłącznika, bezpiecznika i silnika.
Zgodność modelu
- Maszyna przeznaczona wyłącznie do cięcia drewna i materiałów drewnopochodnych.
- Nie używać tarcz HSS lub chromowanych.
- Wymagane użycie odciągu pyłu o wydajności min. 934 m3/h.
