Instrukcja obsługi pilarki tarczowej Bosch PKS 18 LI
Szybki przewodnik po instrukcji obsługi pilarki tarczowej Bosch PKS 18 LI. Dowiedz się, jak bezpiecznie montować tarczę, ustawiać głębokość cięcia, używać prowadnicy równoległej i dbać o urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bosch PKS 18 LI to akumulatorowa pilarka tarczowa przeznaczona do wykonywania cięć wzdłużnych i poprzecznych w drewnie. Przed rozpoczęciem pracy należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi ochrony przed odrzutem oraz obsługi osłony wahadłowej. Urządzenie wymaga stosowania akumulatorów Bosch PBA 18V.

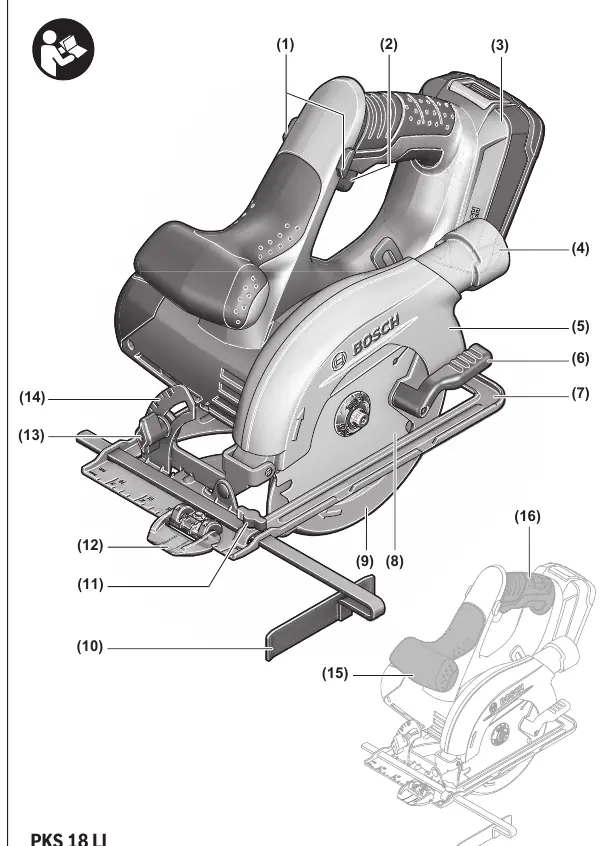

Opis urządzenia
Główne elementy pilarki to:
- Włącznik/wyłącznik z blokadą (1, 2)
- Akumulator (3)
- Króciec odsysający (4)
- Osłona wahadłowa (9)
- Prowadnica równoległa (10)
- Okienko CutControl (12)
- Skala głębokości cięcia (26)
Montaż i przygotowanie

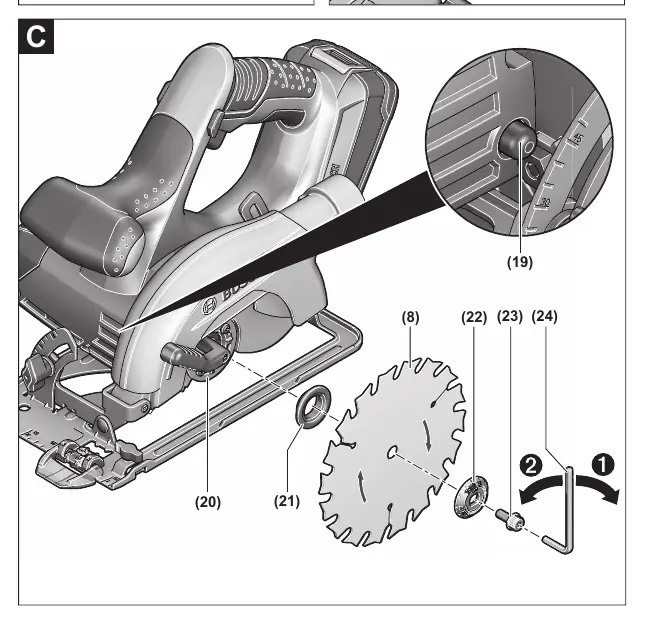

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. wymiana tarczy, konserwacja) należy wyjąć akumulator. W celu wymiany tarczy:
- Połóż pilarkę na obudowie silnika.
- Wciśnij i przytrzymaj przycisk blokady wrzeciona (19).
- Użyj klucza imbusowego (24), aby odkręcić śrubę mocującą (23).
- Odchyl osłonę wahadłową (9) i zdejmij kołnierz mocujący (22) oraz tarczę (8).
- Załóż nową tarczę, zwracając uwagę na kierunek obrotów (strzałka na tarczy musi być zgodna ze strzałką na osłonie).
- Dokręć śrubę mocującą (moment 6-9 Nm).
Obsługa

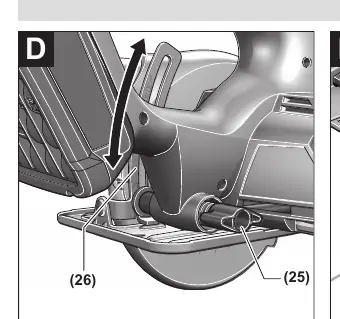

Ustawianie głębokości cięcia: Poluzuj śrubę motylkową (25), ustaw żądaną głębokość na skali (26) i dokręć śrubę. Tarcza powinna wystawać poniżej materiału na mniej niż wysokość jednego zęba.
Ustawianie kąta cięcia: Poluzuj śrubę motylkową (13), ustaw żądany kąt na skali (14) i dokręć śrubę.

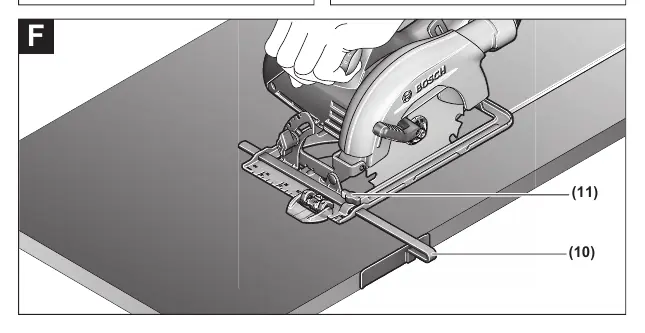

Prowadnica równoległa: Wsuń prowadnicę (10) w podstawę (7) i zablokuj śrubą motylkową (11) na żądanej szerokości.
Konserwacja i czyszczenie
Zawsze utrzymuj pilarkę i szczeliny wentylacyjne w czystości. Osłona wahadłowa musi poruszać się swobodnie i zamykać automatycznie. Usuwaj pył i wióry za pomocą sprężonego powietrza lub pędzla. Nie używaj tarcz HSS.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Tarcza zacina się w materiale
Sprawdź, czy tarcza jest ostra i odpowiednia do materiału. Upewnij się, że nie wywierasz zbyt dużego nacisku podczas cięcia.
Urządzenie wyłącza się automatycznie
Akumulator jest rozładowany lub zadziałało zabezpieczenie ECP. Naładuj akumulator.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy tarcza jest poprawnie zamontowana i dokręcona.
- Upewnij się, że osłona wahadłowa porusza się swobodnie.
- Załóż okulary ochronne i maskę przeciwpyłową.
Parametry w praktyce
- Prędkość obrotowa
- 4300 obr./min
- Średnica tarczy
- 150 mm
Ilustracje i schematy
- (1) Blokada włącznika
- (2) Włącznik/wyłącznik
- (3) Akumulator
- (4) Króciec odsysający
- (9) Osłona wahadłowa
Zgodność modelu
- Kompatybilna z akumulatorami Bosch PBA 18V.
- Nie używać z tarczami HSS.
