Niniejsza instrukcja dotyczy piły stołowej MAX 31139 o mocy 1500W. Dokument zawiera wytyczne dotyczące bezpiecznego montażu, obsługi oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka porażenia prądem, pożaru lub poważnych obrażeń ciała.
Opis urządzenia

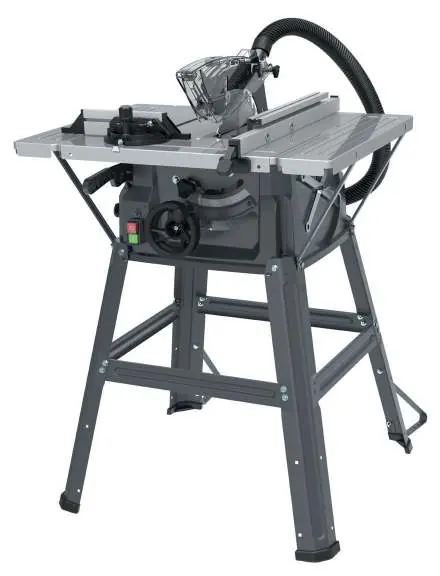

Piła stołowa MAX 31139 składa się z następujących głównych elementów:
- Stół pilarski
- Osłona tarczy
- Popychacz
- Tarcza piły
- Klin rozszczepiający
- Prowadnica równoległa
- Prowadnica ukośnica
- Pokrętło regulacji wysokości i kąta tarczy
- Wyłącznik (wł./wył.)
- Zabezpieczenie przed przeciążeniem
Montaż i przygotowanie
Przed montażem należy przygotować czyste i równe podłoże. Montaż obejmuje następujące kroki:
- Montaż ramy: Przykręć nogi (29) do rogów piły za pomocą śrub (b). Zamontuj poprzeczki (30, 31) za pomocą śrub (b) i nakrętek (c).
- Montaż rozszerzeń stołu: Zamontuj elementy przedłużające (33) do stołu (1) za pomocą śrub (b) i nakrętek (c).
- Montaż osłony tarczy: Zamontuj osłonę (2) na klinie rozszczepiającym (5) za pomocą śruby (15). Upewnij się, że osłona porusza się swobodnie.
Ustawienia
- Głębokość cięcia: Użyj pokrętła (8), aby podnieść lub obniżyć tarczę. Tarcza powinna wystawać maksymalnie na wysokość jednego zęba ponad materiał.
- Prowadnica równoległa: Użyj dźwigni blokującej (12), aby ustawić i zablokować prowadnicę w żądanej pozycji.
- Kąt tarczy: Użyj pokrętła (9), aby ustawić kąt tarczy w zakresie 0-45 stopni.
Obsługa
Podczas pracy należy przestrzegać następujących zasad:
- Włącz urządzenie przyciskiem (11).
- Materiał podawaj równomiernie, nie wywierając nadmiernego nacisku.
- W razie niebezpieczeństwa natychmiast wyłącz piłę czerwonym przyciskiem (11).
- Jeśli tarcza się zablokuje, wyłącz urządzenie i odłącz zasilanie przed usunięciem przyczyny.
- Urządzenie posiada zabezpieczenie przed przeciążeniem (B). W przypadku wyłączenia, odczekaj 30 minut przed ponownym uruchomieniem.
Konserwacja
- Regularnie usuwaj pył i trociny za pomocą odkurzacza lub szczotki.
- Sprawdzaj, czy otwory wentylacyjne silnika nie są zatkane.
- Smaruj części ruchome lekkim olejem.
- W przypadku zużycia szczotek węglowych, należy wymienić obie.
Bezpieczeństwo
Zawsze stosuj środki ochrony osobistej: okulary ochronne, ochronniki słuchu i maskę przeciwpyłową. Nigdy nie pracuj bez osłony tarczy i klina rozszczepiającego. Nie używaj tarcz HSS. Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone.
Praktyczna pomoc
Typowe problemy
Piła nie uruchamia się lub wyłącza się podczas pracy.
Sprawdź zabezpieczenie przed przeciążeniem (B). Jeśli urządzenie się przegrzało, odczekaj 30 minut, naciśnij przycisk ochrony przed przeciążeniem i spróbuj ponownie.
Tarcza zacina się w materiale.
Sprawdź, czy klin rozszczepiający jest prawidłowo ustawiony (3-5 mm od tarczy). Upewnij się, że tarcza jest ostra i czysta.
Przed użyciem
- Sprawdź, czy wszystkie śruby i nakrętki są dokręcone.
- Upewnij się, że tarcza jest czysta i ostra.
- Sprawdź, czy osłona tarczy porusza się swobodnie.
- Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone.
- Załóż okulary ochronne, ochronniki słuchu i maskę przeciwpyłową.
Parametry w praktyce
- Prędkość: 5000 obr./min
- Prędkość obrotowa tarczy bez obciążenia.
- Tarcza piły: Ø210 mm
- Średnica tarczy tnącej.
- Głębokość cięcia: 70/45 mm
- Maksymalna głębokość cięcia przy kącie 90° i 45°.
Ilustracje i schematy
- Rysunek 1a: Widok ogólny piły z oznaczeniami części.
- Rysunek 1b: Wykaz części montażowych.
- Rysunek 4: Wymiana tarczy piły.
- Rysunek 24: Przycisk ochrony przed przeciążeniem.
Zgodność modelu
- Używać tylko tarcz zgodnych z danymi technicznymi i normą EN 847-1.
