Instrukcja obsługi pilarki łańcuchowej WEN 4015 14 cali
Szybki przewodnik po instrukcji obsługi pilarki łańcuchowej WEN 4015 14 cali. Dowiedz się, jak bezpiecznie montować, napinać łańcuch, obsługiwać urządzenie i rozwiązywać problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pilarka łańcuchowa WEN 4015 jest przeznaczona wyłącznie do cięcia drewna. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka porażenia prądem, pożaru lub obrażeń ciała. Urządzenie wymaga regularnego smarowania łańcucha i sprawdzania jego napięcia co 10 minut pracy. Nigdy nie używaj pilarki powyżej wysokości ramion i zawsze zachowuj bezpieczną odległość od linii energetycznych.
Montaż prowadnicy i łańcucha
- Umieść pilarkę na stabilnej powierzchni.
- Odkręć nakrętkę osłony ostrza w kierunku przeciwnym do ruchu wskazówek zegara.
- Załóż łańcuch na prowadnicę, upewniając się, że zęby są skierowane w kierunku obrotów.
- Umieść łańcuch na zębatce, dopasowując otwór prowadnicy do sworznia napinającego.
- Załóż osłonę i dokręć nakrętkę, a następnie wyreguluj napięcie łańcucha.
Napinanie łańcucha
Prawidłowo napięty łańcuch powinien dać się odciągnąć od prowadnicy na około 3 mm (1/8 cala). Aby wyregulować napięcie:
- Poluzuj nakrętkę osłony ostrza o jeden pełny obrót.
- Użyj śruby napinającej (zgodnie z ruchem wskazówek zegara, aby dokręcić; przeciwnie, aby poluzować).
- Po uzyskaniu odpowiedniego napięcia, dokręć nakrętkę osłony.
Obsługa i bezpieczeństwo
Aby włączyć pilarkę, naciśnij przycisk bezpieczeństwa, a następnie ściśnij spust. Aby wyłączyć, zwolnij spust. Podczas pracy zawsze trzymaj pilarkę obiema rękami (prawa na tylnym uchwycie, lewa na przednim). Unikaj cięcia końcówką prowadnicy, aby zapobiec zjawisku odrzutu (kickback).
Konserwacja i przechowywanie
- Regularnie czyść otwory wentylacyjne sprężonym powietrzem lub odkurzaczem.
- Utrzymuj obudowę w czystości, używając wilgotnej szmatki.
- Przed przechowywaniem usuń napięcie z łańcucha i opróżnij zbiornik oleju.
- Przechowuj w chłodnym, suchym miejscu, z dala od bezpośredniego światła słonecznego.
Rozwiązywanie problemów
Jeśli pilarka nie działa, sprawdź, czy jest podłączona do zasilania i czy przycisk bezpieczeństwa został wciśnięty. W przypadku przegrzewania się łańcucha, sprawdź poziom oleju i naprężenie. Jeśli jakość cięcia jest niska, naostrz lub wymień łańcuch.
Dane techniczne
- Napięcie: 120V, 60 Hz, 9A
- Długość prowadnicy: 14 cali (356 mm)
- Prędkość łańcucha: 39 stóp na sekundę
- Pojemność zbiornika oleju: 150 ml
Praktyczna pomoc
Typowe problemy
Piła nie włącza się
Sprawdź, czy wtyczka jest w gniazdku, czy przedłużacz jest sprawny oraz czy wciśnięto przycisk bezpieczeństwa przed spustem.
Przegrzewanie się prowadnicy lub łańcucha
Sprawdź poziom oleju, naprężenie łańcucha lub czy nie forsujesz cięcia. Naostrz łańcuch, jeśli jest tępy.
Luźny łańcuch
Wyreguluj naprężenie łańcucha zgodnie z instrukcją. Jeśli problem powraca, sprawdź, czy prowadnica nie jest zużyta.
Słaba jakość cięcia
Sprawdź, czy łańcuch nie jest założony odwrotnie, czy jest naostrzony i czy prowadnica nie wymaga wymiany.
Przed użyciem
- Sprawdź poziom oleju w zbiorniku (uzupełnij w razie potrzeby).
- Sprawdź stan łańcucha i prowadnicy pod kątem uszkodzeń.
- Upewnij się, że łańcuch jest prawidłowo napięty.
- Załóż odzież ochronną (okulary, rękawice, ochrona słuchu).
- Sprawdź, czy przewód zasilający nie jest uszkodzony.
Parametry w praktyce
- Długość prowadnicy
- 14 cali (356 mm) - określa maksymalną średnicę ciętego drewna.
- Pojemność zbiornika oleju
- 150 ml - wystarcza na około 10 minut pracy.
- Prędkość łańcucha
- 39 stóp na sekundę - prędkość robocza łańcucha.
Ilustracje i schematy
- Rysunki montażowe pokazują demontaż osłony, zakładanie łańcucha na zębatkę i prowadnicę.

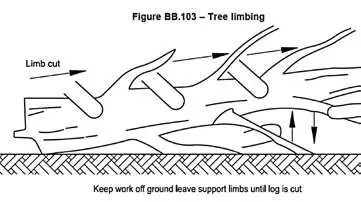

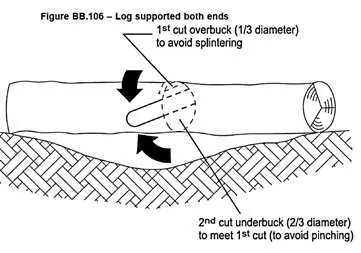

- Schematy cięcia ilustrują techniki obalania drzew, przerzynki (bucking) i okrzesywania.
Zgodność modelu
- Kompatybilna z łańcuchem Oregon 14" model 91PJ052X.
- Kompatybilna z ostrzem Oregon model 140SDEA041.
