Instrukcja obsługi piły taśmowej Laguna 14BX
Szybki przewodnik po obsłudze i konserwacji piły taśmowej Laguna 14BX. Dowiedz się, jak poprawnie zamontować urządzenie, ustawić naciąg brzeszczotu, prowadnice ceramiczne oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznej obsługi, montażu i konserwacji piły taśmowej Laguna 14BX. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Maszyna wymaga podłączenia do zasilania 230V i zaleca się stosowanie wyłącznika 16A z charakterystyką C. Urządzenie powinno być używane z wydajnym systemem odciągu trocin (min. 1699 m³/h).

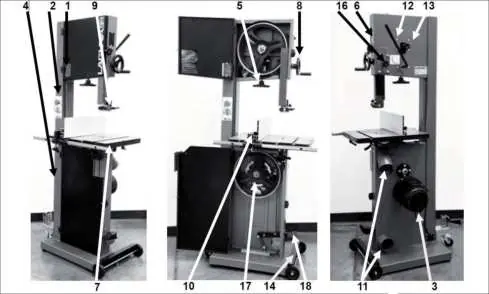

Opis urządzenia
Piła taśmowa Laguna 14BX składa się z ramy w kształcie litery U, silnika o mocy 1,9 kW, dwóch kół zamachowych (flywheels) oraz żeliwnego stołu. Kluczowe elementy sterujące obejmują:
- Włącznik/wyłącznik z przyciskiem bezpieczeństwa.
- Pokrętło naciągu brzeszczotu z wskaźnikiem.
- System prowadnic ceramicznych (górnych i dolnych).
- Pedał hamulca do szybkiego zatrzymania maszyny.
- Opcjonalny zestaw mobilny i oświetlenie.
Montaż i instalacja
Proces montażu obejmuje następujące kroki:
- Przygotowanie: Ustaw maszynę na solidnym, płaskim podłożu, blisko źródła zasilania i odciągu.
- Nóżki i zestaw mobilny: Zamontuj gumowe nóżki lub opcjonalny zestaw mobilny zgodnie z instrukcją.
- Stół: Zamontuj żeliwny stół do czopów (trunions), używając dołączonych śrub i podkładek.
- Prowadnica (Fence): Zamontuj szynę prowadnicy i ustaw ją równolegle do brzeszczotu.
- Oświetlenie: Jeśli posiadasz opcjonalne oświetlenie, zamontuj je w górnej części maszyny i podłącz do gniazda 220V.
Obsługa i regulacja
Prawidłowa praca piły zależy od precyzyjnych ustawień:
- Naciąg brzeszczotu: Użyj pokrętła naciągu. Brzeszczot powinien być naciągnięty tak, aby nie wpadał w wibracje, ale nie należy nadmiernie obciążać sprężyny.
- Prowadzenie brzeszczotu (Tracking): Wyreguluj pokrętło śledzenia (tracking knob) tak, aby brzeszczot biegł stabilnie na środku kół.
- Prowadnice ceramiczne: Ustaw prowadnice tak, aby znajdowały się tuż za zębami brzeszczotu, nie dotykając ich. Regularnie sprawdzaj stan ceramiki.
- Regulacja stołu: Upewnij się, że stół jest ustawiony pod kątem 90 stopni względem brzeszczotu przy użyciu kątownika.
Konserwacja
Regularna konserwacja zapewnia długą żywotność maszyny:
- Czyszczenie: Usuwaj trociny z kół i wnętrza maszyny. Używaj sprężonego powietrza lub odkurzacza.
- Smarowanie: Elementy ruchome (prowadnice, mechanizmy) smaruj środkami na bazie teflonu. Unikaj zwykłych olejów, które przyciągają kurz.
- Pasek napędowy: Regularnie sprawdzaj stan paska pod kątem pęknięć i zużycia.
- Opony kół: Jeśli opony są zużyte lub zanieczyszczone, wyczyść je papierem ściernym o ziarnistości 100.
Rozwiązywanie problemów
W przypadku problemów z pracą maszyny:
- Maszyna nie startuje: Sprawdź zasilanie, wtyczkę oraz czy wyłącznik bezpieczeństwa nie jest wciśnięty.
- Silnik buczy, ale nie obraca koła: Sprawdź, czy prowadnice nie są zbyt ciasne lub czy wewnątrz nie ma zablokowanego drewna.
- Wibracje: Upewnij się, że maszyna stoi stabilnie na podłożu i sprawdź stan paska napędowego.
- Przegrzewanie brzeszczotu: Sprawdź naciąg, ostrość brzeszczotu oraz ustawienie prowadnic.
Praktyczna pomoc
Typowe problemy
Piła nie startuje
Sprawdź, czy wyłącznik bezpieczeństwa jest wyciągnięty, czy wtyczka jest wpięta do zasilania oraz czy bezpiecznik w instalacji nie został wyzwolony.
Silnik buczy, ale nie obraca koła
Odłącz zasilanie i sprawdź, czy prowadnice nie są zbyt ciasno ustawione lub czy wewnątrz maszyny nie zablokował się kawałek drewna.
Brzeszczot przegrzewa się
Sprawdź naciąg brzeszczotu, upewnij się, że brzeszczot nie jest tępy oraz sprawdź, czy prowadnice nie są zbyt ciasno ustawione.
Wibracje maszyny
Upewnij się, że maszyna stoi stabilnie na podłożu i nie kołysze się. Sprawdź stan paska napędowego.
Przed użyciem
- Sprawdź, czy wszystkie osłony są zamontowane i sprawne.
- Upewnij się, że brzeszczot jest poprawnie naciągnięty i wycentrowany na kołach.
- Sprawdź, czy prowadnice ceramiczne są ustawione z minimalnym luzem, nie dotykając zębów brzeszczotu.
- Upewnij się, że stół jest wypoziomowany i zablokowany w żądanej pozycji.
- Usuń wszelkie narzędzia i luźne przedmioty z obszaru roboczego.
Parametry w praktyce
- Prześwit (Throat)
- 346 mm - maksymalna szerokość ciętego materiału.
- Pochylenie stołu
- -7° do +45°.
Ilustracje i schematy
- Schemat elektryczny (str. 18) przedstawia połączenia silnika, wyłączników i zabezpieczeń.

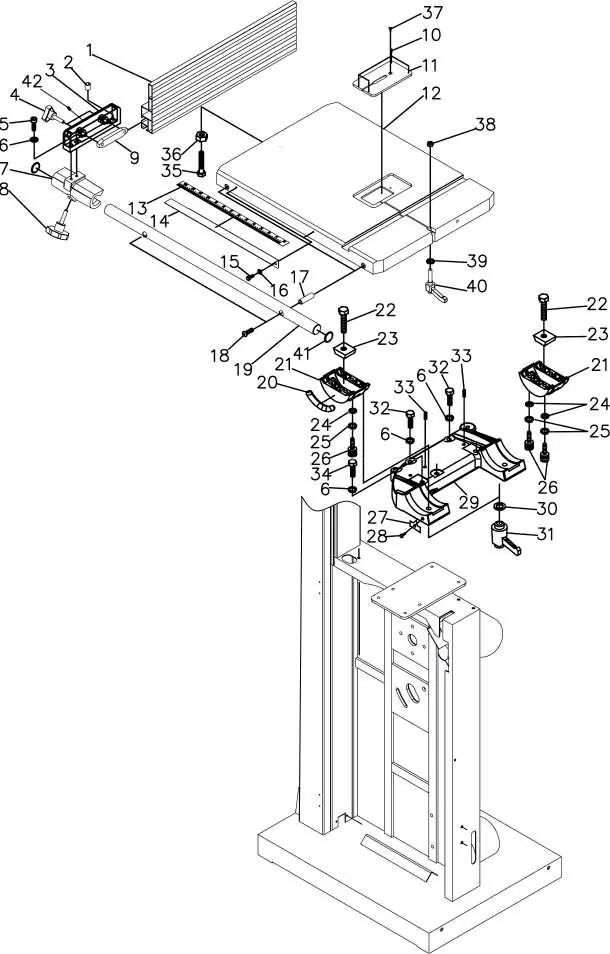

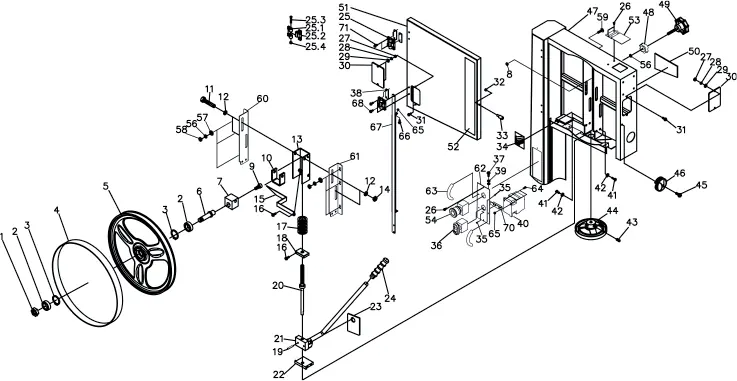

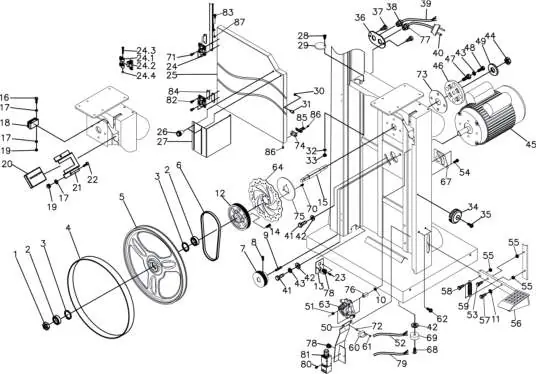

- Rysunki złożeniowe (str. 18-26) pokazują szczegółową budowę zespołu kół, prowadnic i stołu, co ułatwia identyfikację części.
Zgodność modelu
- Zalecane użycie wyłącznika 16A z charakterystyką C.
- Wymaga odciągu trocin o wydajności min. 1699 m³/h.
