Instrukcja obsługi pilarki tarczowej Meec Tools 12V 85mm

Najważniejsze informacje

Niniejsza instrukcja dotyczy pilarki tarczowej Meec Tools 12V z serii Multiseries. Urządzenie przeznaczone jest do prostych cięć w drewnie, cięć w poprzek włókien oraz cięć ukośnych. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń ciała.

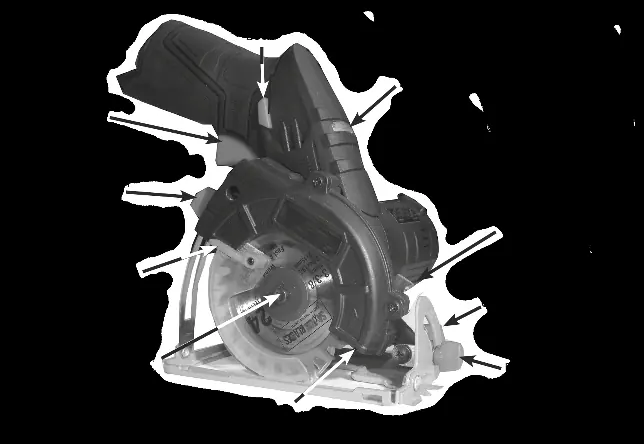

Opis urządzenia

Pilarka wyposażona jest w zintegrowane oświetlenie LED, regulację kąta cięcia oraz gumowane powierzchnie chwytne. Główne elementy to:

• 1-10: Wskaźnik stanu akumulatora, blokada trzpienia, blokada prowadnicy, blokada ukosu, oświetlenie LED, śruba blokady trzpienia, dźwignia zwalniania osłony, blokada głębokości, spust, blokada spustu.
• 11-14: Wskaźnik ładowania, wskaźnik temperatury, śruba skrzydełkowa głębokości, skala głębokości.
• 15-24: Dźwignia blokady osłony, trzpień, osłona, kołnierz, tarcza, zacisk, śruba zaciskowa, laser, oznaczenia pomocnicze.

Przygotowanie do pracy

Przed przystąpieniem do pracy należy wyjąć akumulator. Akumulator wkłada się od przodu w podstawę urządzenia, aż do momentu, gdy czerwona linia przestanie być widoczna. Stan naładowania można sprawdzić, naciskając spust (4) – trzy zielone diody oznaczają pełne naładowanie (≥ 2/3), dwie (≥ 1/3), jedna (< 1/3), a migająca dioda oznacza rezerwę.

Montaż i wymiana tarczy

Przed wymianą tarczy należy zawsze wyjąć akumulator i użyć rękawic ochronnych. Procedura:

1. Umieść urządzenie na stabilnym podłożu.
2. Wciśnij i przytrzymaj przycisk blokady wrzeciona (6).
3. Użyj klucza imbusowego (5), aby odkręcić śrubę zaciskową (25).
4. Odsuń ruchomą osłonę tarczy (21) i zdejmij kołnierz (24) oraz tarczę (23).
5. Wyczyść tarczę i elementy montażowe.
6. Załóż nową tarczę, zwracając uwagę na kierunek obrotów (strzałka na tarczy musi zgadzać się ze strzałką na osłonie).
7. Zamontuj kołnierz i dokręć śrubę zaciskową momentem 6-9 Nm.

Obsługa

Regulacja głębokości cięcia: Poluzuj śrubę motylkową (17), ustaw żądaną głębokość według skali (18) i dokręć śrubę.

Regulacja kąta ukosu: Poluzuj śrubę motylkową (10), ustaw żądany kąt według skali (9) i dokręć śrubę.

Uruchamianie: Wciśnij przycisk blokady (3), a następnie naciśnij spust (4). Urządzenie posiada funkcję hamulca, która zatrzymuje tarczę po zwolnieniu spustu.

Konserwacja

Utrzymuj urządzenie i otwory wentylacyjne w czystości. Ruchome osłony muszą poruszać się swobodnie. Usuwaj pył i wióry za pomocą pędzla. Nieużywane tarcze można zabezpieczyć cienką warstwą bezkwasowego oleju, którą należy usunąć przed użyciem.
