Instrukcja obsługi wyrzynarki akumulatorowej Bosch GST 12V-70 Professional

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy wyrzynarki akumulatorowej Bosch GST 12V-70 Professional. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń. Urządzenie jest przeznaczone do cięcia drewna, tworzyw sztucznych, metalu, płyt ceramicznych i gumy na stabilnym podłożu.

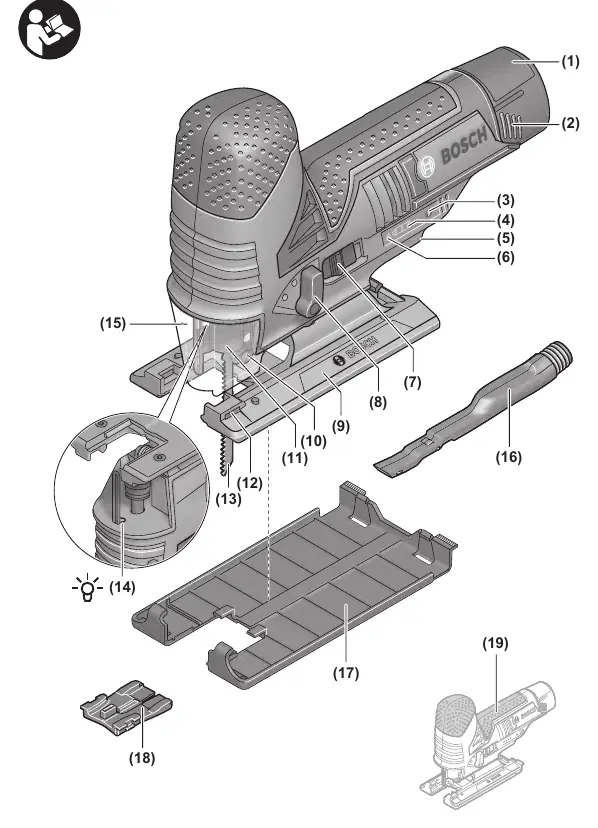

Opis urządzenia

Główne elementy wyrzynarki to:

• Akumulator (1) i przycisk odblokowujący (2)
• Włącznik/wyłącznik (7)
• Regulacja ruchu oscylacyjnego (8)
• Stopa (9)
• Uchwyt brzeszczotu (11)
• Oświetlenie robocze (14)
• System odsysania pyłu (15, 16)

Montaż

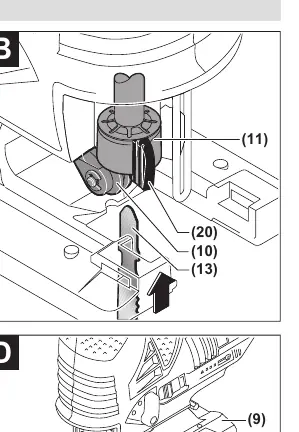

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi) oraz na czas transportu i przechowywania należy wyjąć akumulator. Wymiana brzeszczotu: Należy używać rękawic ochronnych. Wsunąć brzeszczot (13) w uchwyt (11) aż do zatrzaśnięcia. Dźwignia SDS (20) automatycznie zablokuje brzeszczot. Osłona przeciwodpryskowa: Zapobiega wyrywaniu powierzchni materiału przy cięciu drewna. Wsuwa się ją od przodu w stopę (9).

Obsługa

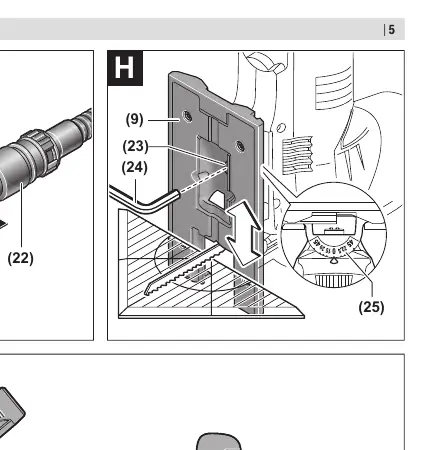

Ustawienia: Pendulum (ruch oscylacyjny) można ustawić w trzech stopniach za pomocą dźwigni (8). Kąt cięcia: Stopę (9) można przechylić do 45° w prawo lub lewo po poluzowaniu śruby (23). Praca: Włączanie odbywa się przez przesunięcie włącznika (7) do przodu. Prędkość skokową można regulować pokrętłem (5).

Wskazówki dotyczące pracy

Cięcie wgłębne: Dozwolone tylko w miękkich materiałach (drewno, płyty gipsowo-kartonowe). Używać tylko krótkich brzeszczotów. Chłodzenie: Przy cięciu metalu należy stosować chłodziwo lub smar wzdłuż linii cięcia.

Konserwacja i serwis

Utrzymywać urządzenie i otwory wentylacyjne w czystości. Regularnie czyścić uchwyt brzeszczotu. W razie problemów z odsysaniem pyłu, należy odłączyć system odsysania i usunąć pył oraz wióry. Rolkę prowadzącą (10) należy okresowo smarować kroplą oleju.
