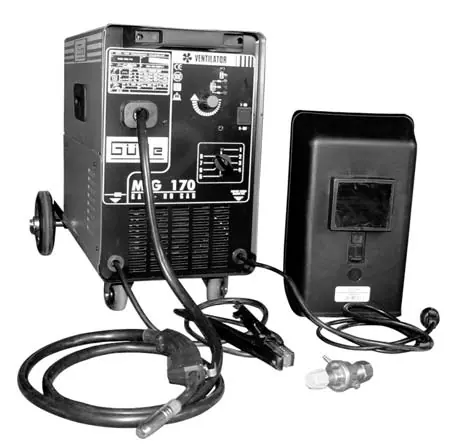

Instrukcja obsługi spawarki Güde MIG 155/4/A i MIG 170

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy spawarek gazowych Güde serii MIG (modele 155/4/A oraz 170). Urządzenia te wymagają przestrzegania rygorystycznych zasad bezpieczeństwa, w tym stosowania odpowiedniej odzieży ochronnej (rękawice, fartuch, odzież z włókien naturalnych), maski spawalniczej oraz zapewnienia odpowiedniej wentylacji pomieszczenia. Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest podłączone do uziemionego gniazda elektrycznego, a butla z gazem jest zabezpieczona i posiada sprawny reduktor.

Instalacja i podłączenie

Spawarka wymaga zasilania 230V. W przypadku konieczności użycia przedłużacza, musi on mieć przekrój przewodu odpowiadający specyfikacji urządzenia (3 x 1,5 mm2). Kluczowe kroki instalacji obejmują:

• Podłączenie gazu: Butlę należy umieścić na platformie z tyłu urządzenia i zabezpieczyć pasem. Należy sprawdzić szczelność wszystkich połączeń gazowych.
• Uziemienie: Zacisk masowy musi mieć pewny kontakt z obrabianym elementem. Powierzchnia styku musi być oczyszczona z rdzy, smaru i zanieczyszczeń.
• Montaż kół: Zestaw zawiera oś, koła, zawleczki i nakrętki klatkowe do montażu tylnych kół.

Obsługa i ustawienia

Urządzenie wyposażone jest w przełącznik ON-OFF. Ustawienia prądu spawania wybiera się za pomocą dwóch przełączników na przednim panelu, zgodnie z tabelą na obudowie. Prędkość podawania drutu reguluje się pokrętłem na przednim panelu; należy ją dobrać tak, aby uzyskać stabilny łuk spawalniczy.

Spawanie

Urządzenie obsługuje spawanie metodą MIG (Metal Inert Gas) oraz MAG (Metal Activ Gas). W przypadku spawania aluminium lub stali szlachetnej wymagany jest czysty ARGON. Gaz CO2 stosuje się wyłącznie do stali węglowej. Należy pamiętać o regularnym czyszczeniu dyszy gazowej i wymianie końcówek prądowych, jeśli są zużyte.

Konserwacja i rozwiązywanie problemów

W przypadku problemów z podawaniem drutu należy sprawdzić czystość dyszy, naciąg sprzęgła szpuli oraz stan rolki podajnika. Jeśli spaw jest porowaty, należy sprawdzić przepływ gazu (zalecane ok. 8 l/min), oczyścić strefę spawania i sprawdzić kąt nachylenia uchwytu. Urządzenie posiada zabezpieczenie termiczne – w przypadku przegrzania zapala się żółta kontrolka, a urządzenie automatycznie przerywa pracę do czasu ostygnięcia (ok. 20-30 minut).
