Instrukcja obsługi spawarki ESAB Caddy Tig 1500i i 2200i
Szybki przewodnik po instrukcji obsługi spawarki ESAB Caddy Tig 1500i oraz 2200i. Dowiedz się, jak bezpiecznie zainstalować urządzenie, podłączyć przewody, skonfigurować spawanie TIG/MMA oraz przeprowadzić podstawową konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy spawarek ESAB Caddy Tig 1500i oraz 2200i. Urządzenia te są przeznaczone do spawania metodą TIG oraz MMA. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z zagrożeniami związanymi z porażeniem prądem, oparami, promieniowaniem łuku oraz hałasem. Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel.
Opis urządzenia

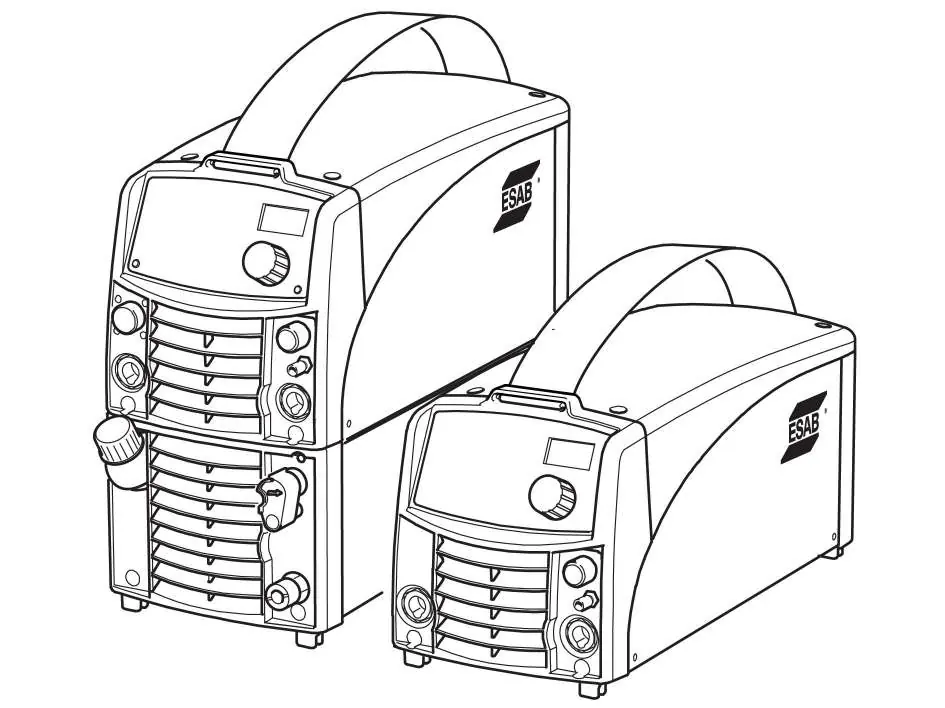

Spawarki Caddy Tig 1500i i 2200i to źródła prądu stałego (DC). Urządzenia wyposażone są w panele sterowania (TA33 lub TA34), które umożliwiają precyzyjne ustawienie parametrów spawania. Modele 2200i mogą współpracować z chłodnicą cieczy.
Instalacja i zasilanie
Urządzenie należy ustawić w miejscu zapewniającym swobodny przepływ powietrza przez wloty i wyloty chłodzące. Zasilanie sieciowe musi być zgodne z parametrami technicznymi (230V, 50/60 Hz). Należy zapewnić odpowiednie uziemienie oraz zabezpieczenie bezpiecznikami o właściwej charakterystyce (typu C MCB).
Obsługa i spawanie

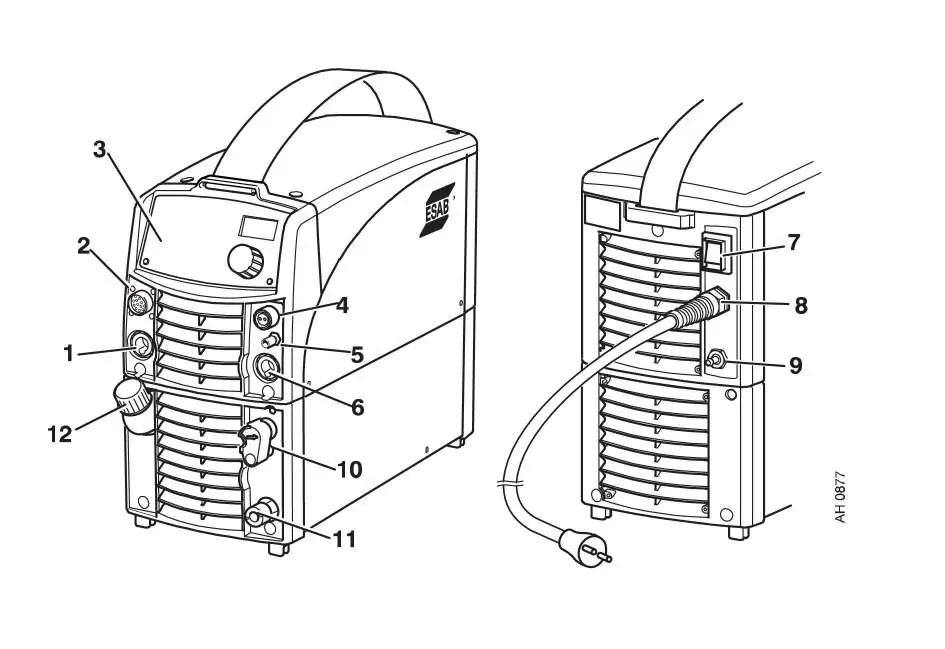

Przyłącza urządzenia obejmują gniazda dla kabla powrotnego i spawalniczego, przyłącze gazu osłonowego oraz opcjonalne przyłącza dla chłodnicy cieczy. W przypadku spawania TIG wymagane jest wyposażenie w uchwyt TIG, butlę z gazem, regulator oraz elektrody wolframowe. W przypadku spawania MMA, kabel spawalniczy należy podłączyć zgodnie z zaleceniami na opakowaniu elektrod.
Konserwacja
Regularna konserwacja jest kluczowa dla niezawodności urządzenia. Należy regularnie sprawdzać drożność otworów wentylacyjnych i w razie potrzeby przedmuchać wnętrze suchym sprężonym powietrzem. Części eksploatacyjne uchwytu spawalniczego powinny być regularnie czyszczone lub wymieniane.
Rozwiązywanie problemów
W przypadku wystąpienia usterek, takich jak brak łuku, przerwy w dostawie prądu lub częste załączanie wyłącznika termicznego, należy sprawdzić poprawność podłączeń, ustawienia prądu oraz czystość urządzenia. W razie poważniejszych awarii należy skontaktować się z autoryzowanym serwisem ESAB.
Dane techniczne
Urządzenia posiadają stopień ochrony IP23, co pozwala na pracę wewnątrz i na zewnątrz pomieszczeń. Cykl pracy jest określony dla temperatury otoczenia 40°C. Szczegółowe parametry prądu pierwotnego, zakresy ustawień oraz wymiary znajdują się w tabelach w sekcji Dane techniczne instrukcji.
Informacje o producencie
ESAB
Praktyczna pomoc
Typowe problemy
Brak łuku
Sprawdź, czy przełącznik zasilania jest włączony, obwód spawania jest prawidłowo podłączony, ustawiono odpowiednią wartość prądu oraz czy zasilanie sieciowe jest sprawne.
Przerwa w dostawie prądu podczas spawania
Sprawdź, czy zadziałały wyłączniki termiczne (przegrzanie) lub czy nie przepaliły się bezpieczniki zasilania sieciowego.
Wyłącznik termiczny często się załącza
Upewnij się, że urządzenie nie jest przeciążone (przekroczone wartości znamionowe) oraz że źródło prądu jest czyste i ma zapewnioną wentylację.
Słaba wydajność spawania
Sprawdź poprawność podłączenia obwodu, ustawienia prądu, rodzaj użytych elektrod oraz przepływ gazu osłonowego.
Przed użyciem
- Sprawdź, czy otwory wentylacyjne źródła prądu nie są zablokowane.
- Upewnij się, że przewód masowy jest prawidłowo podłączony do przedmiotu obrabianego.
- Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami urządzenia.
- Upewnij się, że masz odpowiednie elektrody i gaz osłonowy dla wybranej metody spawania.
- Jeśli używasz chłodnicy, sprawdź, czy węże są poprawnie podłączone.
Parametry w praktyce
- Stopień ochrony IP23
- Urządzenie jest zabezpieczone przed ciałami stałymi i wodą, przeznaczone do użytku wewnątrz i na zewnątrz.
- Napięcie obwodu otwartego
- Napięcie na wyjściu spawarki bez obciążenia. Wersje z VRD obniżają to napięcie dla zwiększenia bezpieczeństwa.
Ilustracje i schematy

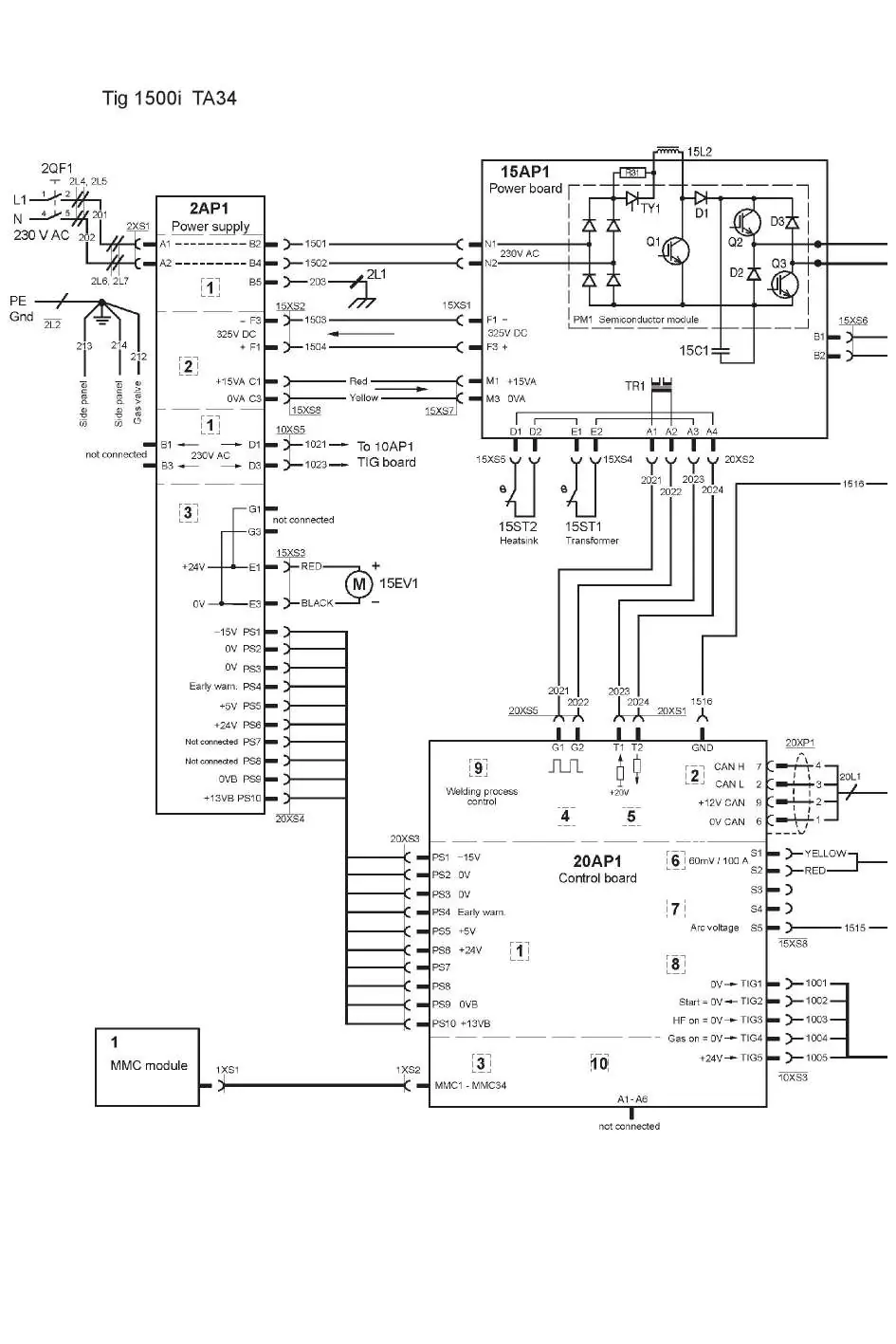

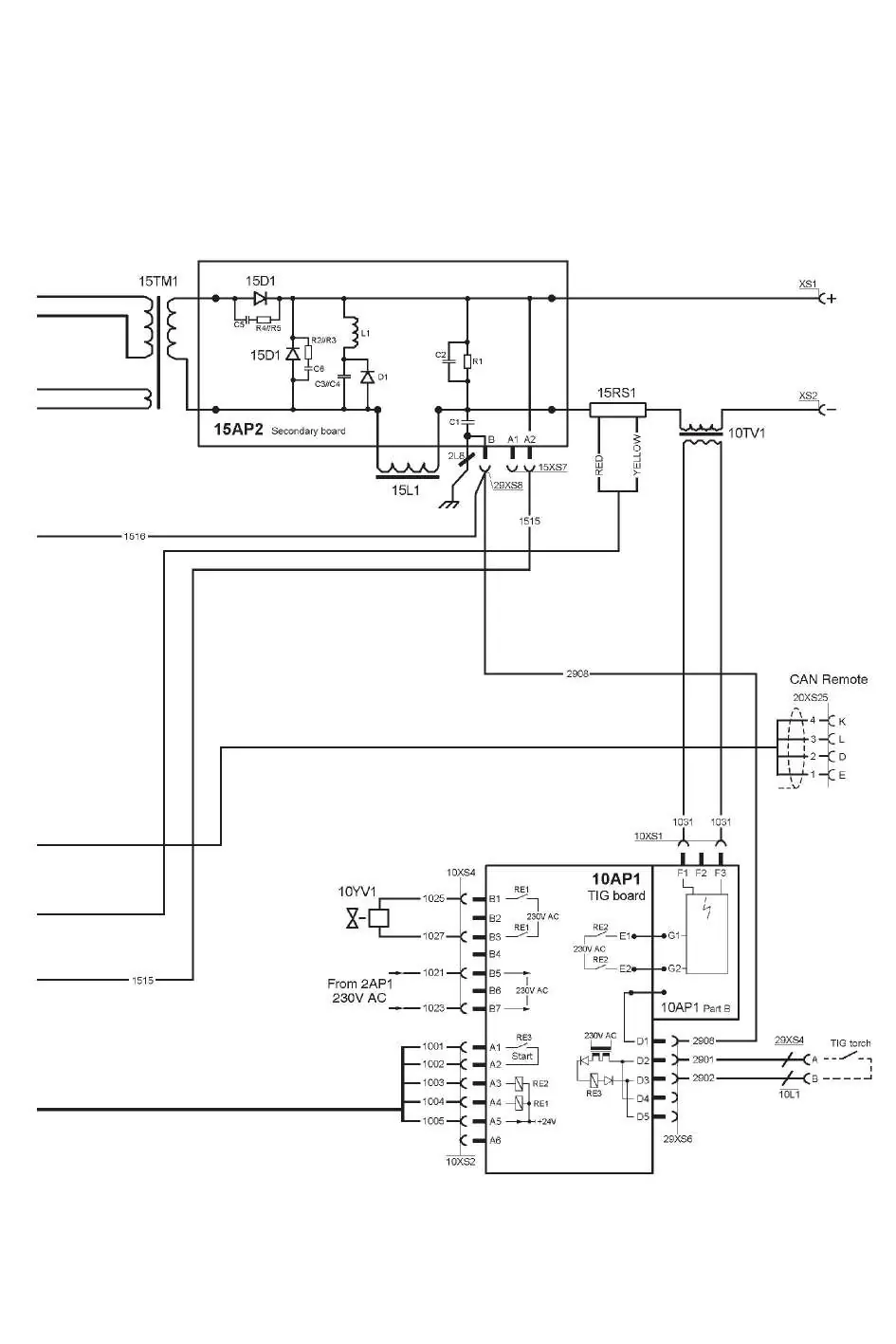

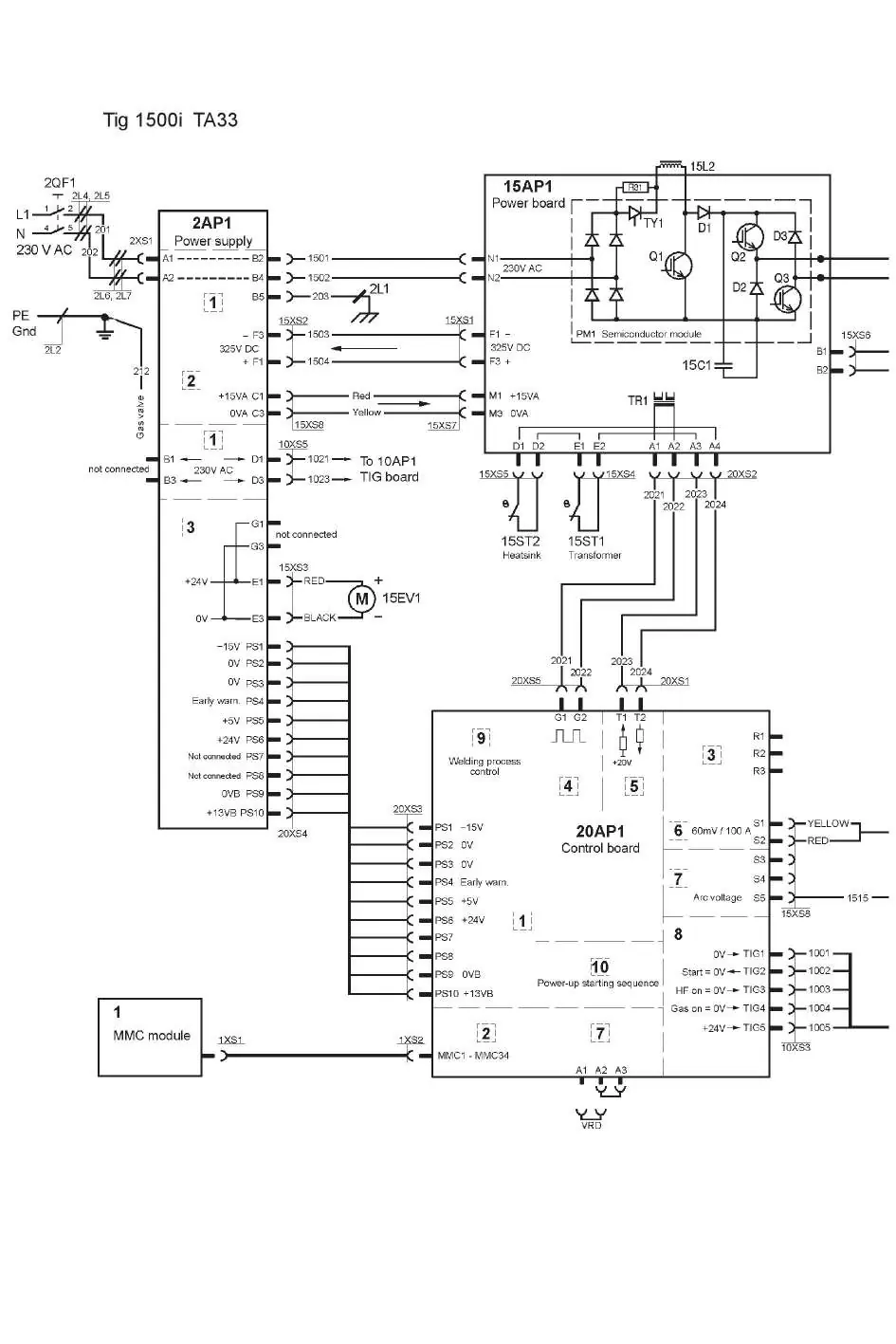

- Schematy elektryczne (str. 19-24) przedstawiają wewnętrzne połączenia dla różnych modeli.
- Panel sterowania (str. 7) pokazuje różnice w obsłudze między modelami TA33 i TA34.
Zgodność modelu
- Chłodnica CoolMini jest przeznaczona wyłącznie dla modelu Tig 2200i.
- Przystawka zdalnego sterowania działa tylko z panelem sterowania TA34.
